RT809F使用教程 —— MTK系列之MT822x在线读写方法_以清华同方MT8227方案电视主板为例

admin

一、接线方式

此板的RX TX接到了VGA口的4、11脚，可以直接通过VGA口的4、11脚在线读写，或者通过板载4PIN升级接口的RX/TX/GND与编程器锁紧座扩展口的TX/RX/GND相连，也可以在线读写，扩展口定义在“工具链面板”界面的中间位置有图示。

二、软件操作

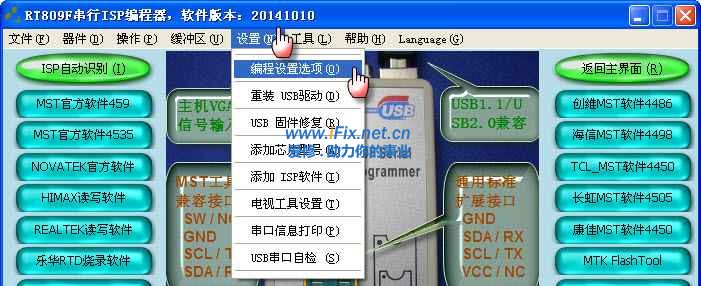

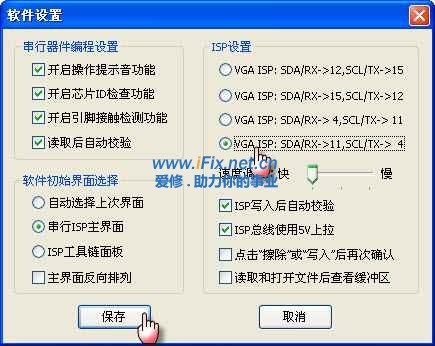

1、如果通过VGA口4、11脚读写，请先如下图设置线序为第四种，如果是通过编程器锁紧座的扩展口连接，设置线序为第一种：

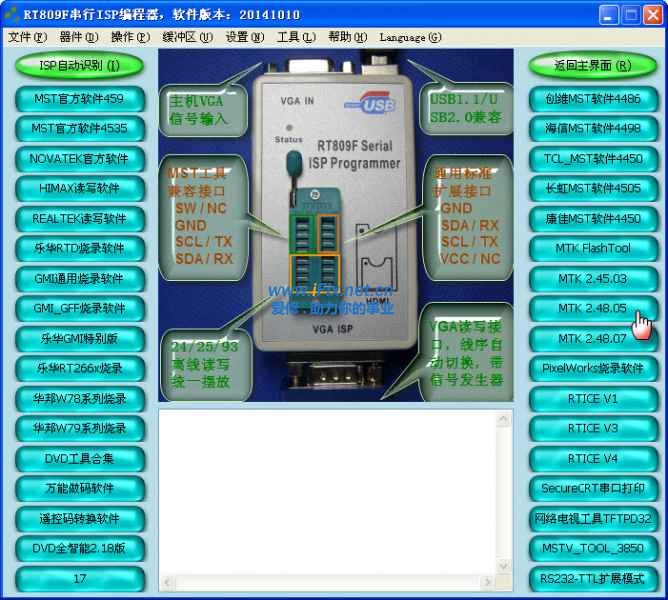

2、从“工具链面板”界面手动打开MTK官方软件：

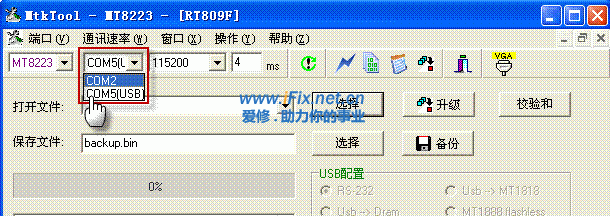

3、弹出下图的界面，先选择RT809F的USB口转出来的COM，这里是COM5：

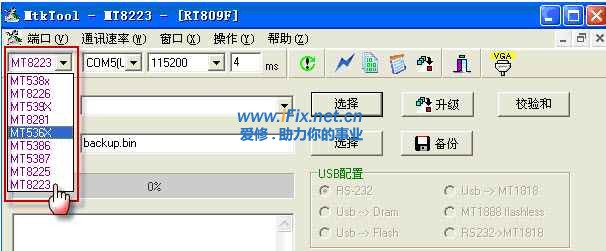

根据读写的主芯片型号，选择相应的类型：

MT8222/MT8223/MT8226/MT8227都选择MT8223；

MT5325/MT5308，选择MT539X；

MT5301D/MT5301E，选择MT5365；

这里我们测试的板卡主芯片为MT8227，所以选择MT8223：

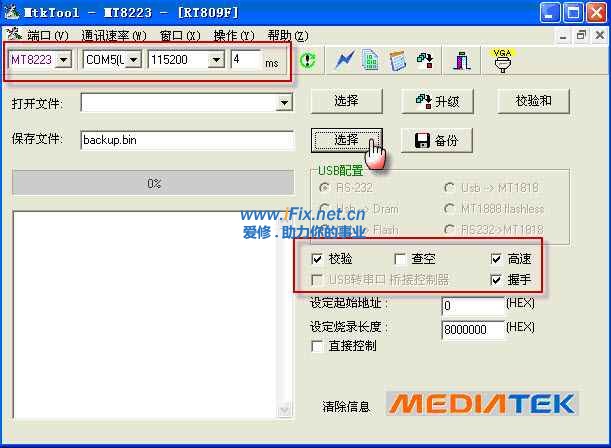

3、按照图示设置好后，板卡上电，选择保存位置，开始备份芯片的数据：

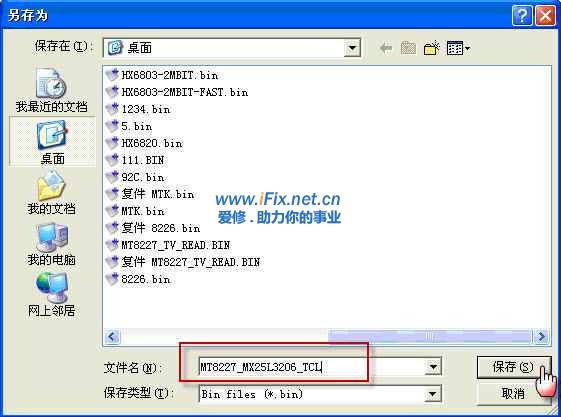

输入详细的文件名，然后点击保存：

然后点击 ，弹出 ，选择NOR，点确定。

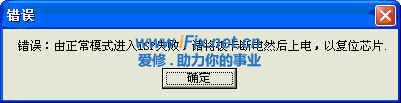

如果弹出这个提示，点确定即可；如果出错，不能读取，需要按照提示，将板卡断电然后重新加电，然后再次备份：

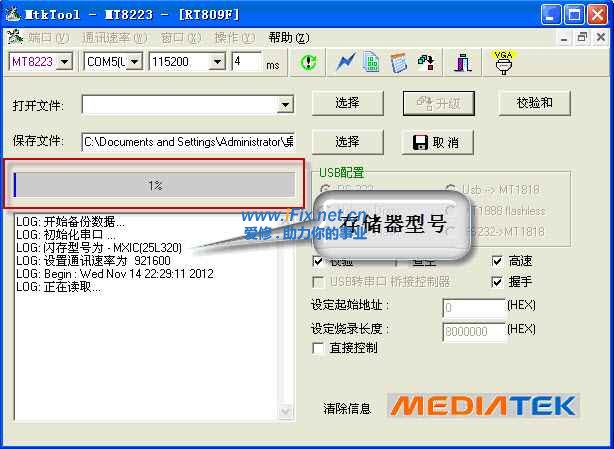

MTK外接SPI闪存读取比较慢，请耐心等待，如果等不急，拆下存储器直接离线读取吧，非常快。

4、烧录板卡时的设置与读取相同，然后打开文件，再升级：

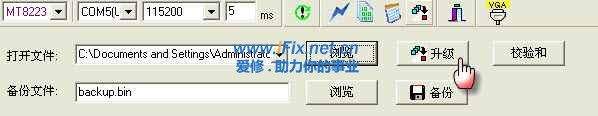

点这里选择文件：



点升级开始烧录板卡

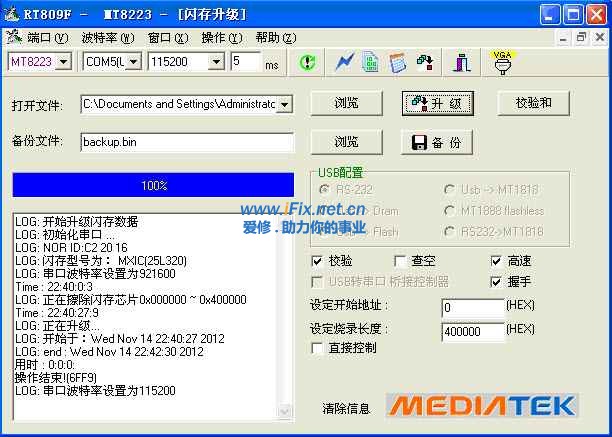

先自动擦除，然后自动写入：

专修坏机

好精彩，怎么只有我一个人来看啊？谢谢老师傅的分享。

蓝天白云

很详细内容一看很明白希望能多多这样的教材，谢谢了

RUIHUA

我用RT809F读MTK8227很久都读不出来啊，

海门能仁

读取是很慢的，几个小时有可能，还是离线快一点

江夏维修

我ＭＳＴ6Ｍ181ＶＳ都读不出来好晕哦

admin

江夏维修 发表于 2014-11-14 16:57
我ＭＳＴ6Ｍ181ＶＳ都读不出来好晕哦

http://www.ifix.net.cn/thread-14422-1-1.html
注意：此类板卡读写时，点击“ISP自动识别” 、“读取” 、“写入”按钮的操作必须在AC加电3秒内完成，以抢占总线，否则主板的ISP总线会关闭，导致识别不到主芯片或存储器。

加电和点击按钮的时间间隔非常重要，间隔太短，主电源尚未稳定，也会出错。间隔太长，总线已经关闭，也会出错，请多尝试几次，找准节奏就好操作了。

江夏维修

admin 发表于 2014-11-14 17:25
http://www.ifix.net.cn/thread-14422-1-1.html
注意：此类板卡读写时，点击“ISP自动识别” 、“读取” ...

太谢谢了，我试一下先

电子派

太详细了，有了这些指导文件，以后就不用愁了，谢谢管理员，辛苦了！

柳太家电

非常感谢 管理员的详细解说
