RDA8503芯片驱动板在线读写教程

[Copy link]
Post time: 2019-6-17 10:15:03
| Show all posts |Read mode

下面演示RT809F对TP.RD8503.PB819的读取、擦除、写入过程,使用RT809H时也一样,只是编程器软件不同。


准备

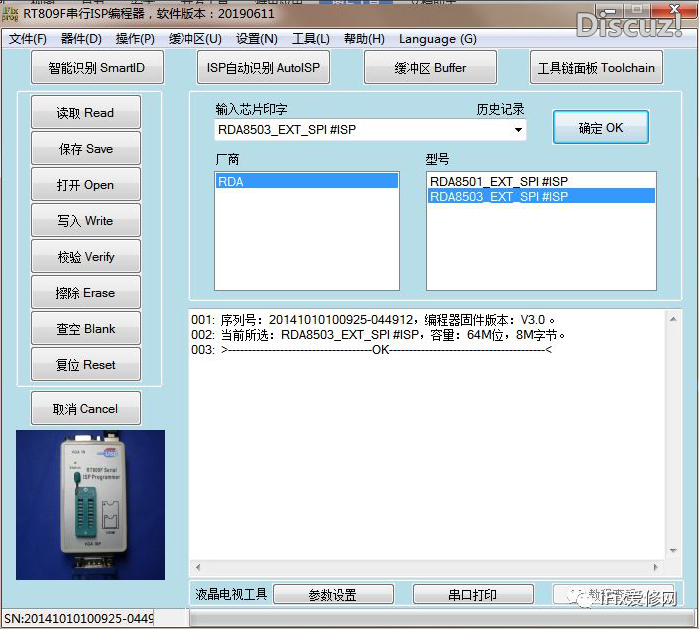

1.打开RT809F的软件,在“输入芯片印字”下方输入 RDA ,选择“ RDA8503_EXT_SPI #ISP ”并确定

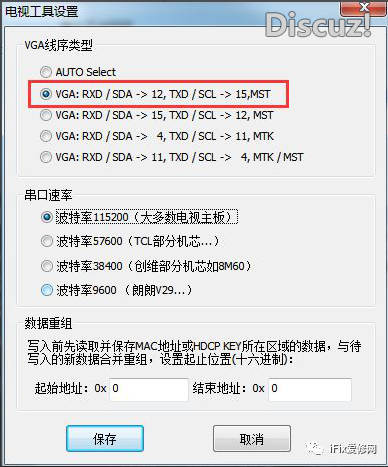

2.选择线序,以确保正常连接。点击“参数设置”,选择合适的VGA线序类型,我手上的这个板是这个线序,选中并点保存:

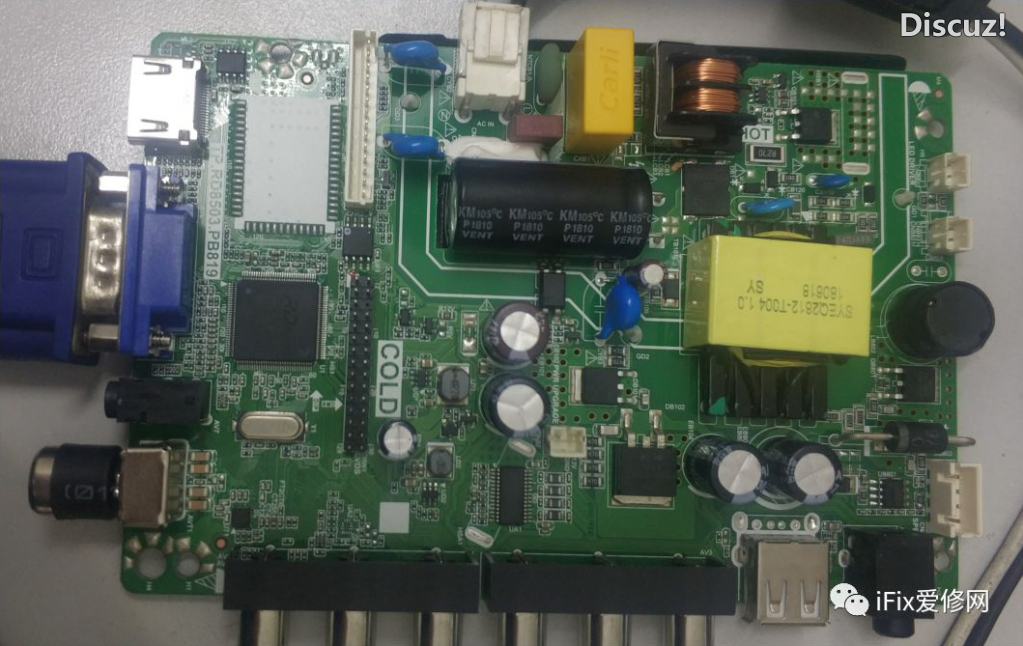

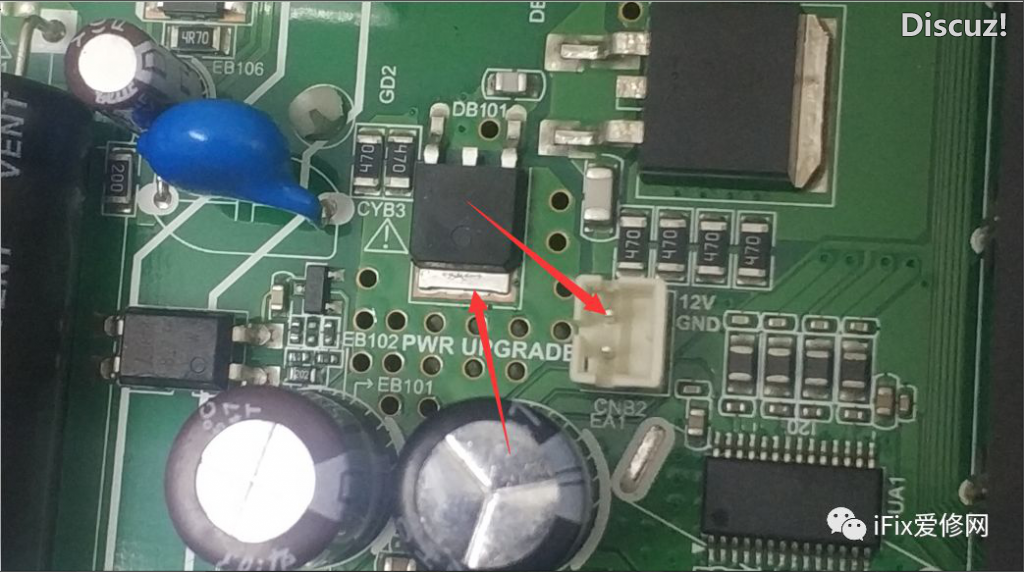

3.此步相当重要,在操作前(读取、写入)请确保12V已放电完成,电压测试点:下图红色箭头所指位置,若未放电完成就开始操作是不能够正确识别到芯片的,从而达不到正确读写的目的。



读取

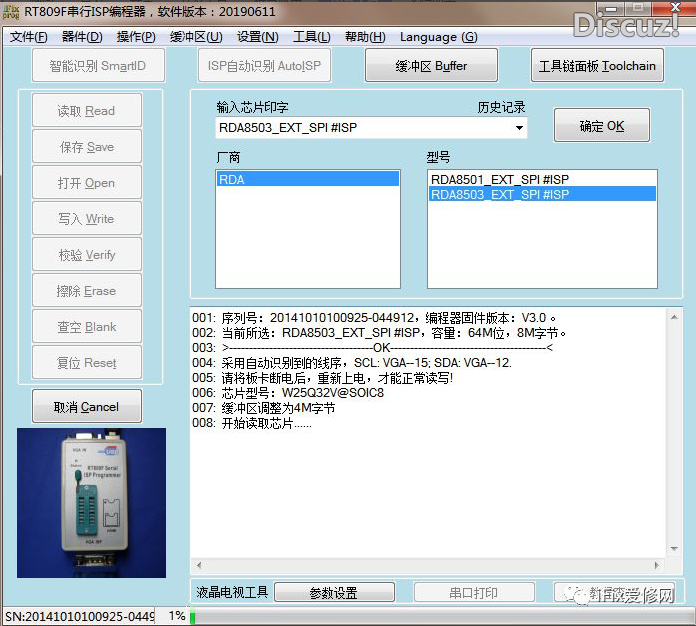

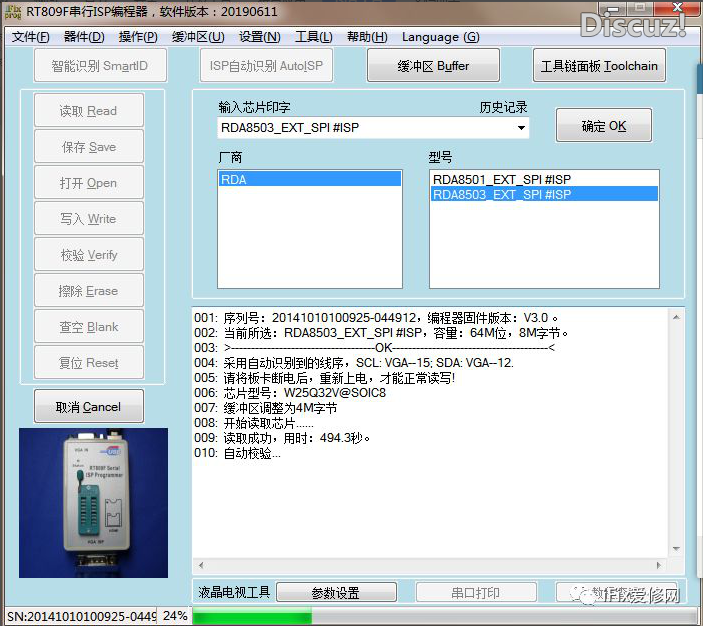

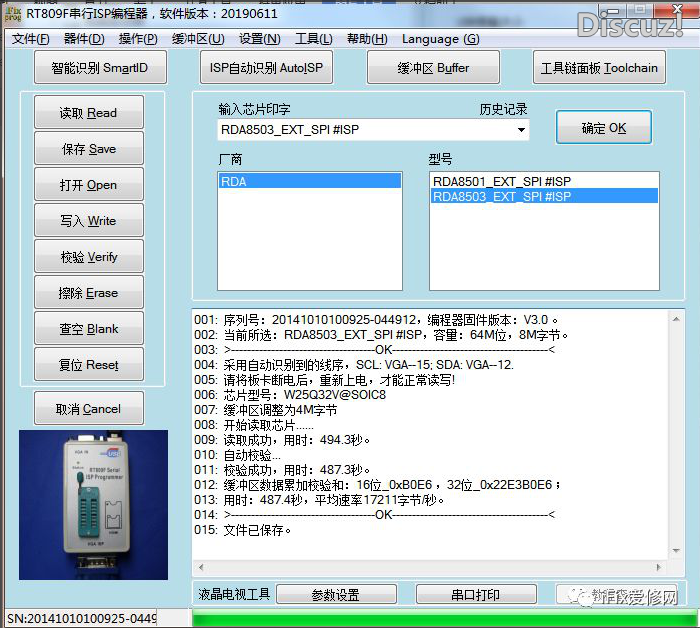

好习惯是从备份开始的,点“读取”,再给主板通电。【注意:在读取时要核对软件识别到的芯片型号是否与板上芯片容量一致】



读取完成,保存到电脑合适的位置。




擦除

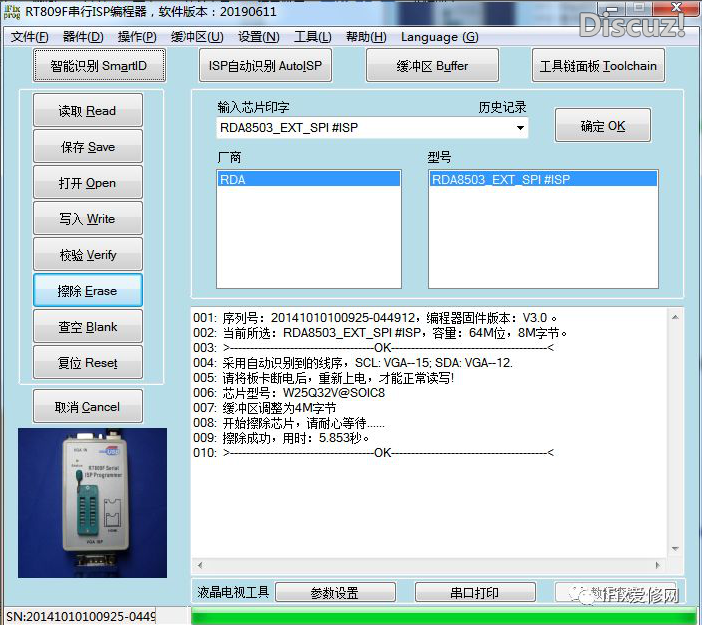

擦除的前两步与读取时一致,写入前仍然是要断电,等待放电完成后点击“擦除”再上电。





写入

1. 前两步与准备时一致,写入前仍然是要断电,等待放电完成。

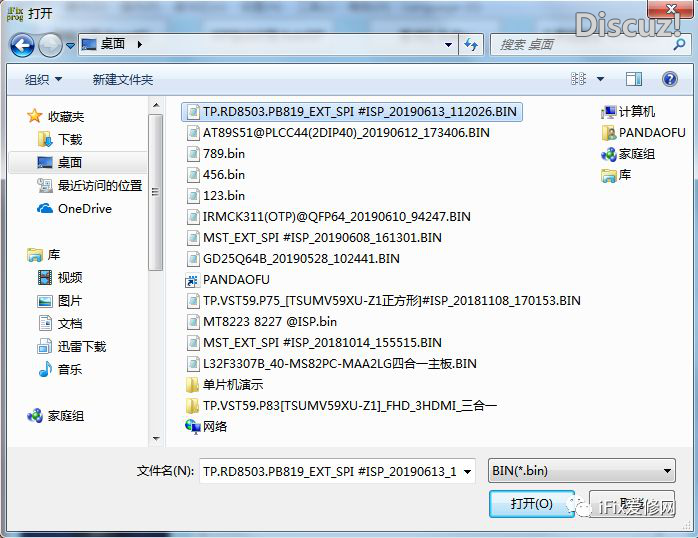

2. 点“打开”找到待写入的数据并确定

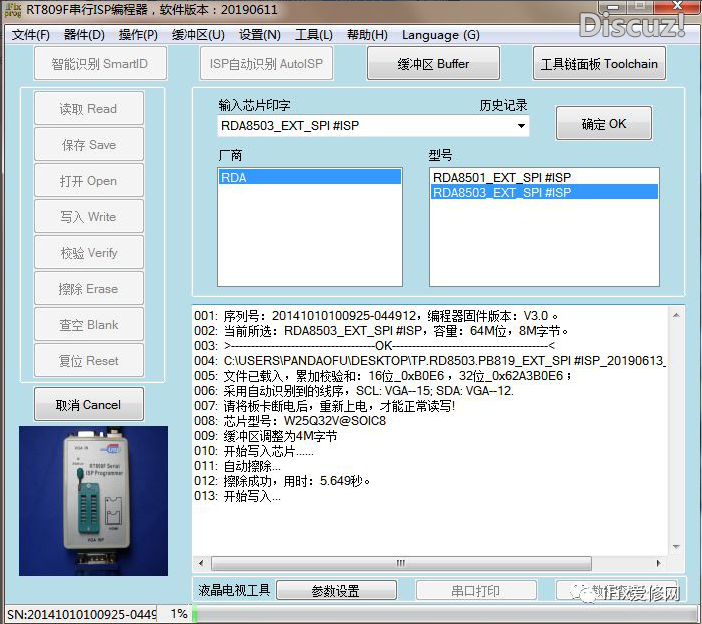

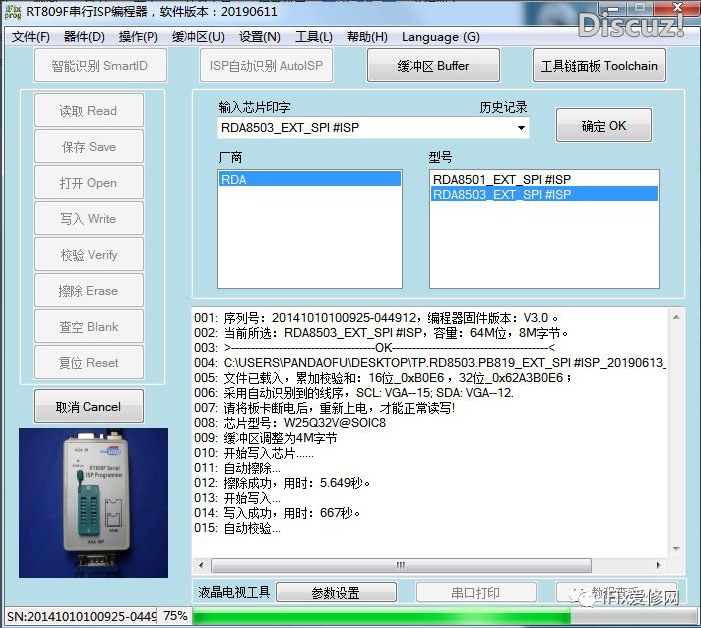

3. 点“写入”,给主板接通电源

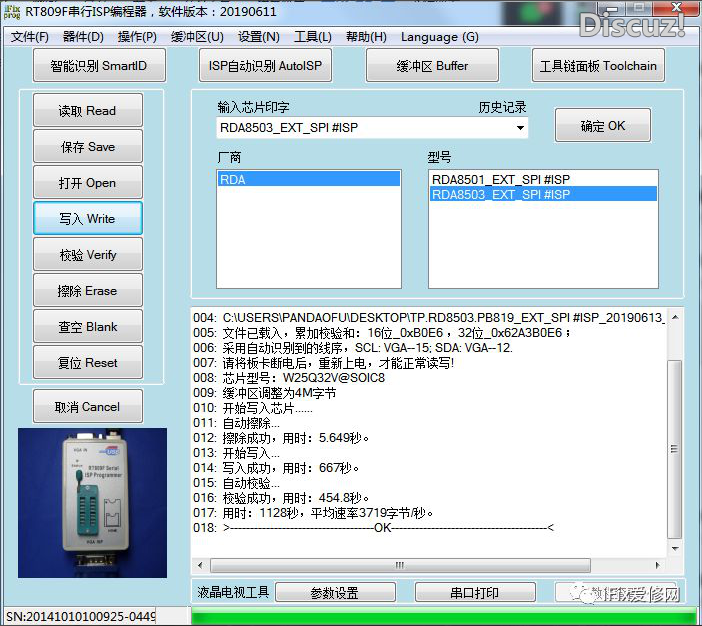

4. 写入完成





异常排查

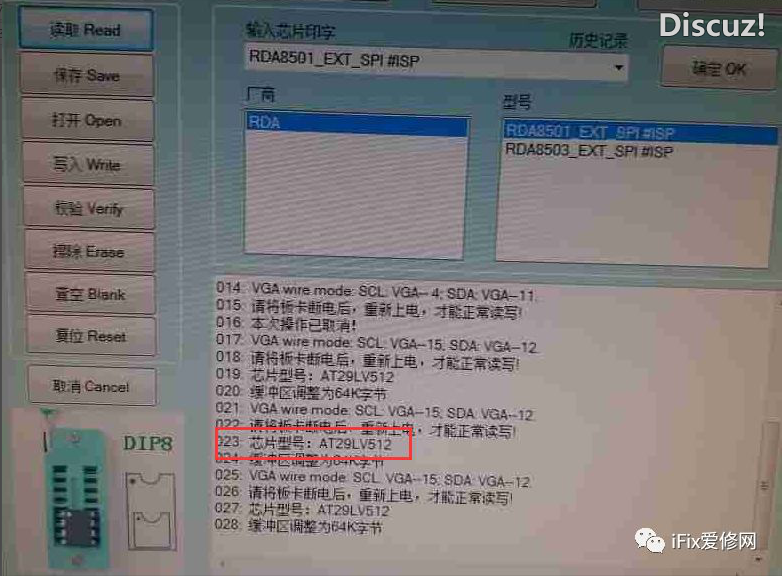

现象:点读取时,若提示如下图:



请按后面的步骤进行处理或者将编程器软件升级到最新版本即可解决问题。

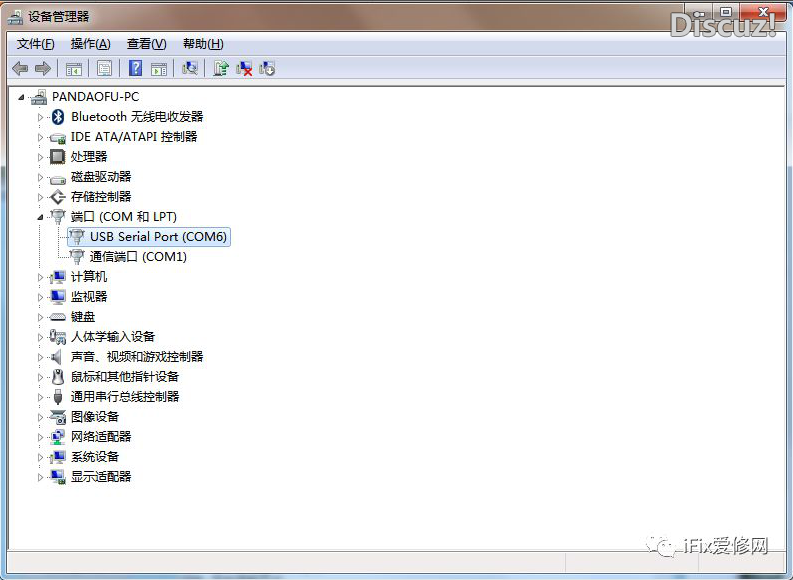

1) 打开电脑的“设备管理器”,找到“端口(COM和LPT)”,点开以后选择USB Serial Port(COMx),鼠标光标选中它 并右键选择“属性”

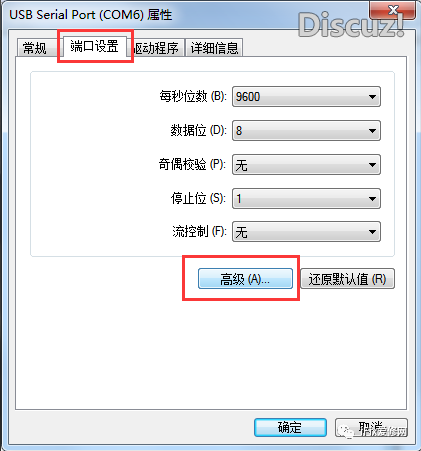

2) 选择“端口设置”,选择“高级”

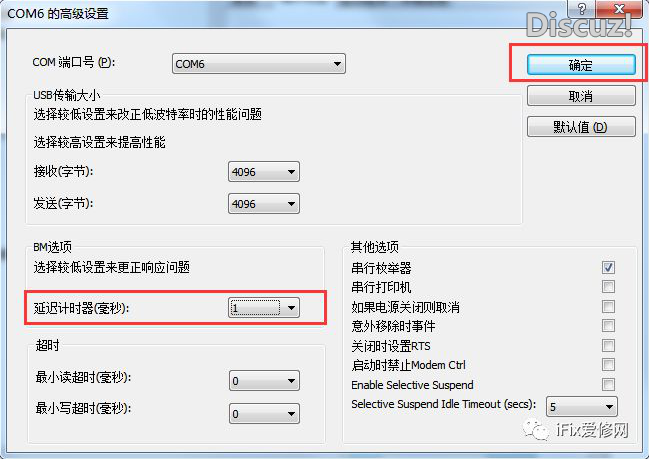

3) 将“延迟计时器(毫秒)”选为1,依次点两次“确定”退出,设备管理器会自动刷新一次。



4) 关闭RT809软件,再重新打开,即可正常读写。



“百人精英计划”名额有限,
7月报名正在进行中
请感兴趣的同学尽快,先到先得!

报名联系方式
国内
电话:020-28667686(潘老师)
微信:RDDZ2017
网络课程 碎片时间
随时随地 轻松学习

Reply

Use magic Report

Post time: 2019-6-17 16:33:03
| Show all posts
Thanx a lot for the tutorial
Reply Support Not support

Use magic Report

Post time: 2019-6-20 18:56:49
| Show all posts
Thank you so much for your post.
Reply Support Not support

Use magic Report

Post time: 2019-6-22 14:14:13
| Show all posts

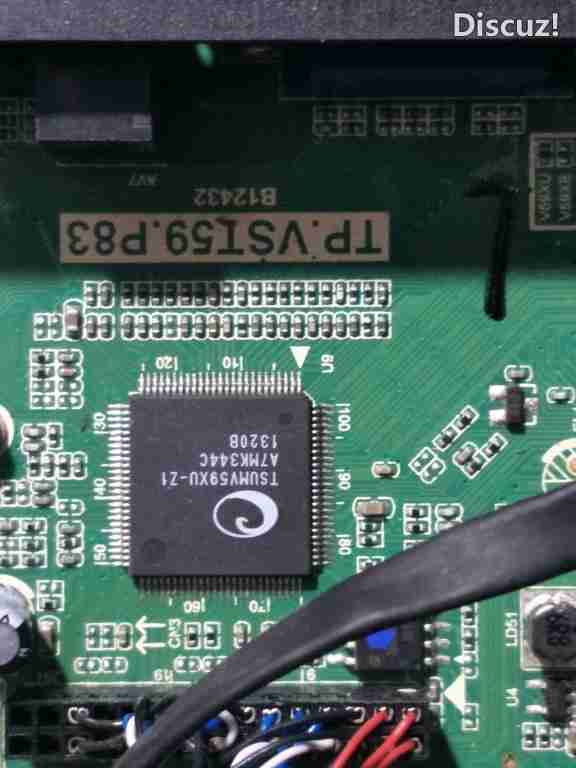

shirleyhuang..TSUMV59XU-Z1..RT809F怎么输入芯片印字谢谢指点
Reply Support Not support

Use magic Report

Post time: 2019-6-22 14:28:25
| Show all posts
新飞乐家电 2019-6-22 14:14
shirleyhuang..TSUMV59XU-Z1..RT809F怎么输入芯片印字谢谢指点

isp自动识别即可
Reply Support Not support

Use magic Report

Post time: 2019-6-22 14:31:28
| Show all posts
技术支持007谢谢我试试
