[使用教程] RT809F使用教程_自主软件在线读写MT8227_以康佳MT8227机芯35017303板为例

[复制链接]
发表于 2015-11-6 14:03:53 | 显示全部楼层 |阅读模式
编  程 器:RT809F
软件版本:20150418以上
主  芯  片:MT8227
存  储  器:GD25Q32
机        芯:康佳MT8227机芯
板        号:35017303

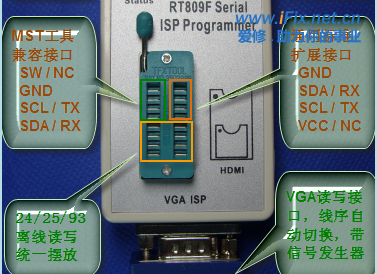

此主板VGA口并没有连接RX/TX,板上有个xs510是专用升级接口,所以必须按照上图所示通过简易座飞线与板子xs510插座通讯,连接方法:如图标示,xs510的TX连接809F的RX,xs510的RX连接809F的TX,xs510的GND连接809F的GND。

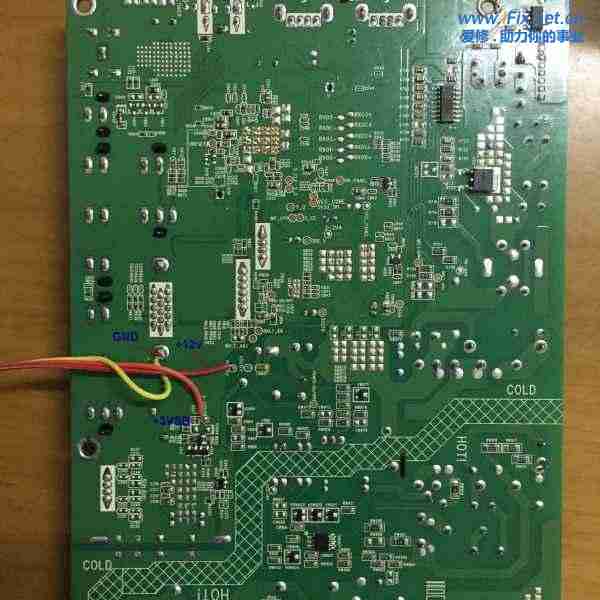

板子供电:如上图,板子需接入3VSB待机电压和主供电12V电压,如果采用220V供电也可以,务必保证主供电正常输出

A、备份方法概要:手动设置VGA线序——>选择芯片型号——>读取——>保存

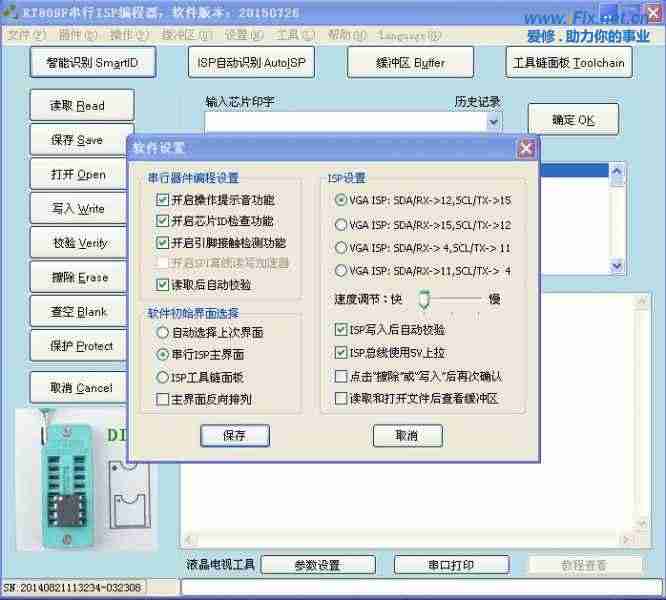

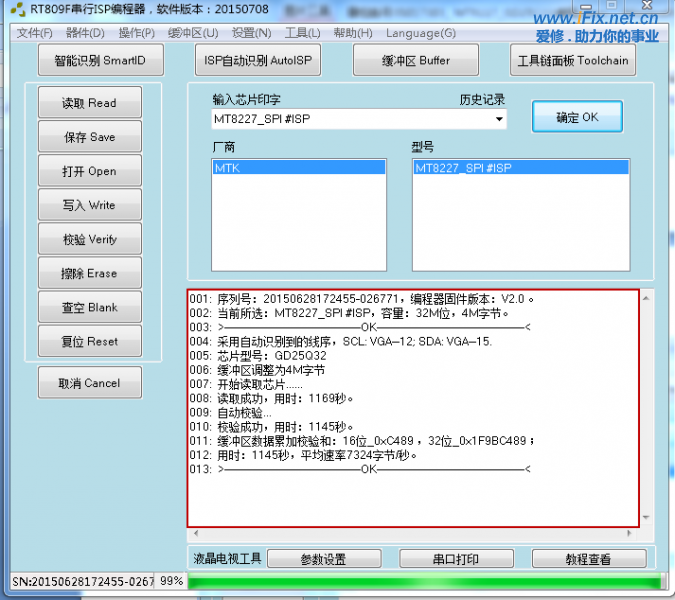

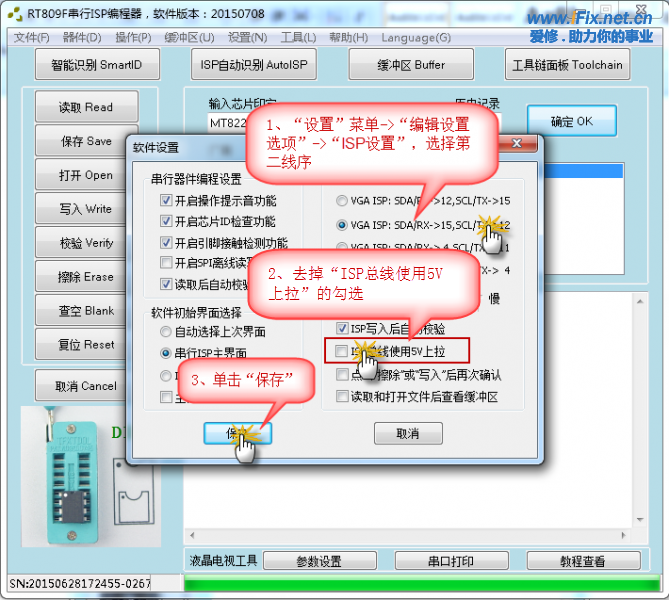

第一步:打开软件到主界面,如下图所示,设置VGA线序1或者2,去掉“ISP总线使用5V上拉”选项的勾选。
注意:从锁紧座接口飞线RX/TX时,线序只能选择1或者2,如果连不上,可以换线序2或者1再试,相当于将RX/TX对调了。

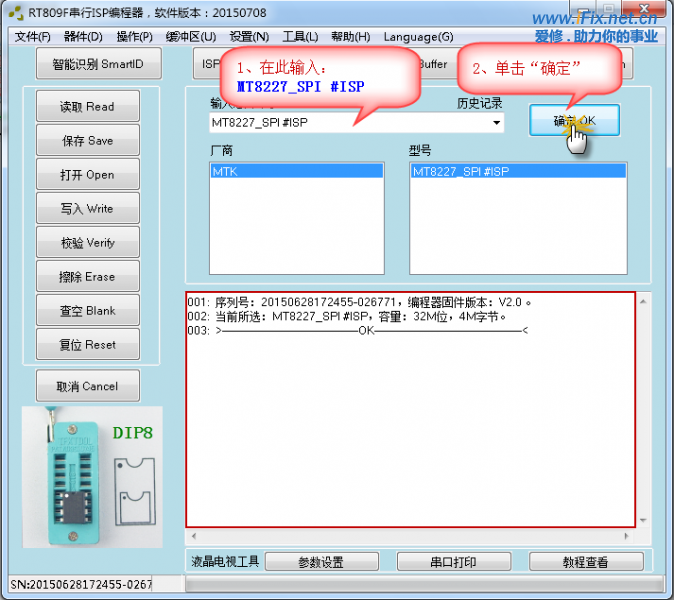

第二步:在软件主页面,“输入芯片印字”输入框中,输入型号MT8227_SPI #ISP


第三步:
板子必须至少满足以下条件的一种后,才能正常读写
   1、能正常开机,让板子进入开机状态。(如果开机状态也连不上,参考下一条。)
   2、不能正常开机,给板子强制加电,在加电前,先用镊子短接25存储器的5脚和6脚,然后加电,等待3秒后,松开短接的镊子,也可以让板子进入读写状态
         遇上板卡不联机的情况,一定要按照这个方式试下。再次强调,不联机请检查:短接25芯片的5/6脚再上电,板卡必须有3.3V和12V供电

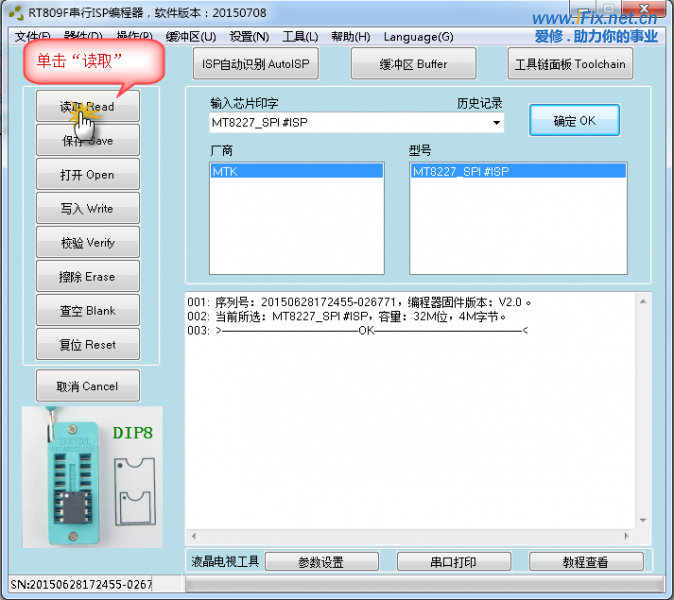

   在软件主页面,单击“读取”按钮。注意,如果是全新的空白芯片,只要供电正常就可以直接读写。



第四步:在读取完成以后,点击“保存”按钮,保存文件。填写文件名称时,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号,以便今后使用。

B烧录方法概要:手动设置VGA线序——>选择芯片型号——>打开文件——>写入

第一步:同上

第二步:同上

第三步:

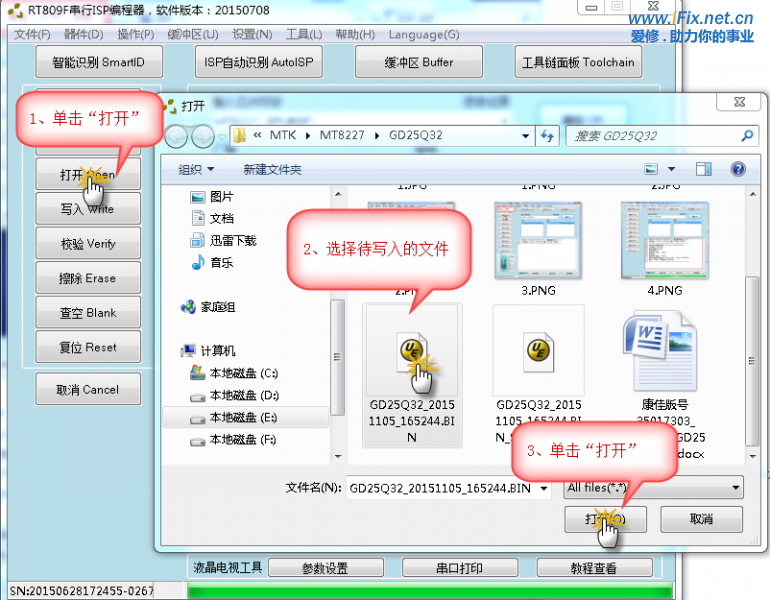

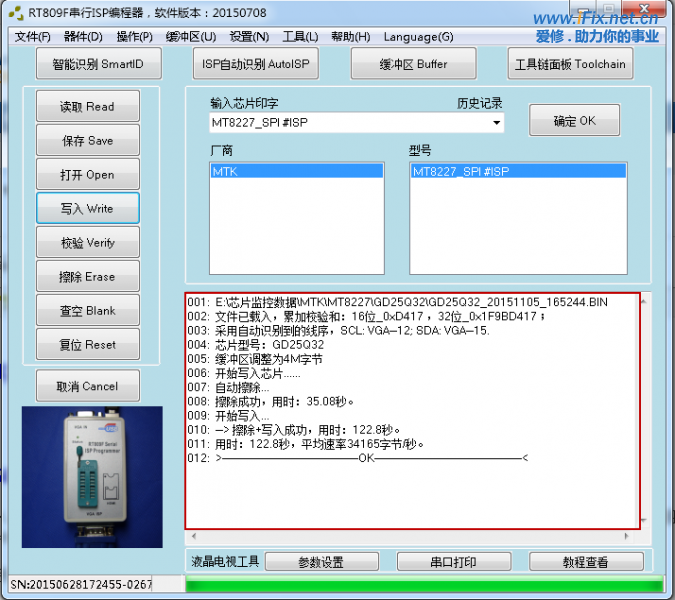

在软件主页面,单击“打开”按钮,选择要写入的文件


第四步:
板子必须完成以下操作的一种后,才能正常读写
   1、能正常开机,让板子进入开机状态。
   2、不能正常开机,给板子强制供电。在供电前,先用镊子短接25存储器的5脚和6脚,然后接电,等待3秒后,松开短接的镊子,也可以让板子进入读写状态。

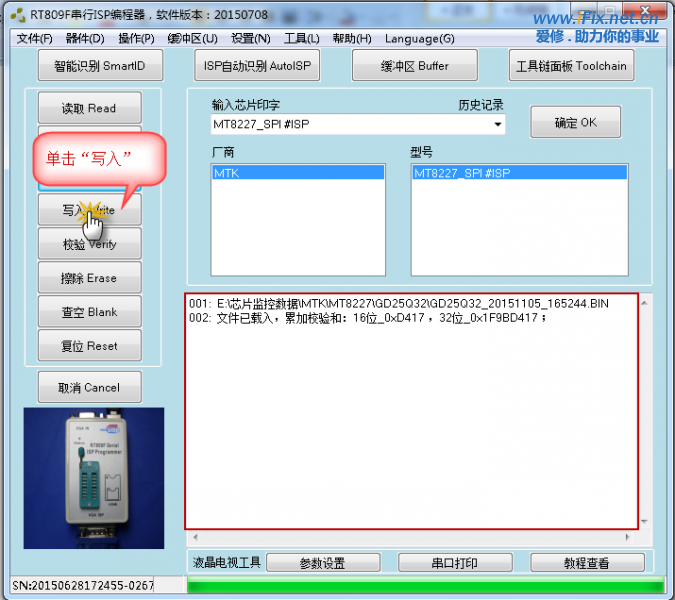

   在软件主页面,单击“写入”按钮。注意,如果是全新的空白芯片,只要供电正常就可以直接读写。



康佳版号35017303_ MT8227_GD25Q32.rar (2 MB, 下载次数: 836)
回复

使用道具 举报

发表于 2015-11-6 15:24:25 | 显示全部楼层
谢谢楼主的经验,,,,,
回复 支持 反对

使用道具 举报

发表于 2015-11-10 16:31:24 | 显示全部楼层
好资料新手学习谢谢
回复 支持 反对

使用道具 举报

发表于 2015-11-11 08:24:55 | 显示全部楼层
操作好详细,正好新手能看懂了。谢谢指导。论坛有你更精彩
回复 支持 反对

使用道具 举报

发表于 2015-11-12 20:47:31 | 显示全部楼层
多谢分享1111=
回复 支持 反对

使用道具 举报

发表于 2015-12-9 11:01:46 | 显示全部楼层
为何我的不能读取呢,线序1 2都试过,机子是正常的。以前遇到的都不能读取,现在再试一下也不能读取,康佳 板号是35017303,用官方软件也不行,每一次都是拆下来读取,比较麻烦

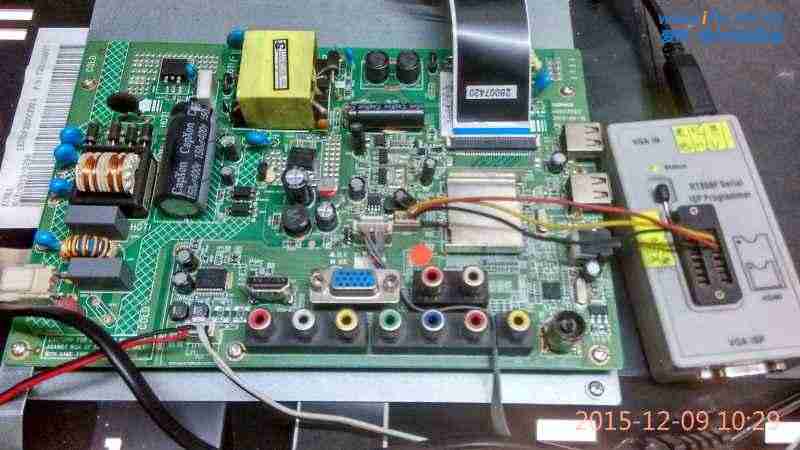

这是连接线图,应该没错

这是连接线图,应该没错

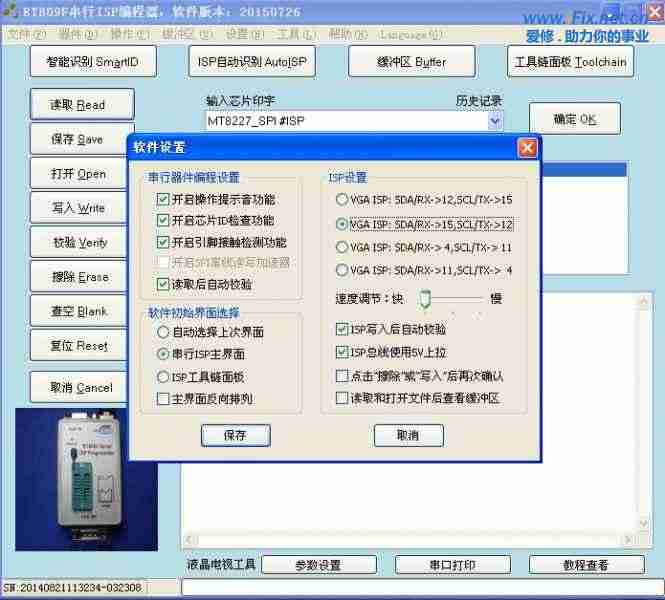

设置线序1

设置线序1

设置线序2

设置线序2

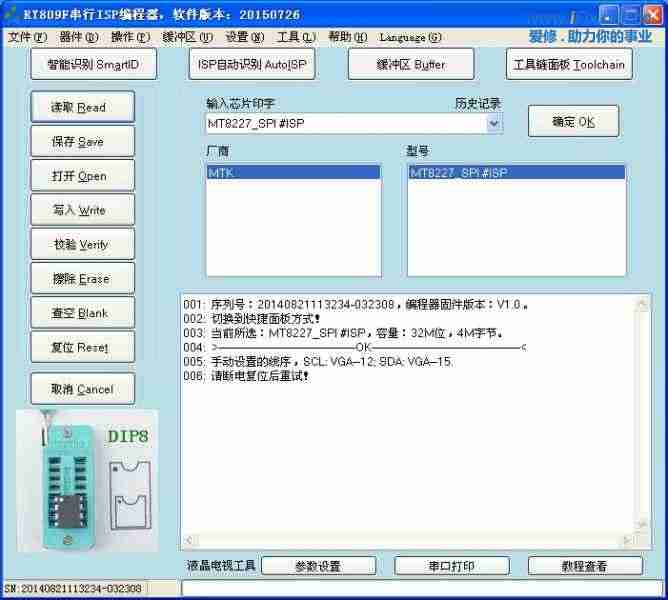

两个线序都不能读取
