RT809官方教程——海信自制逻辑板（4736板）软件读写方法

shirleyhuang

几天前，接到程泽远师傅（世昌电子）需要备份逻辑板数据的需求，需要备份的逻辑板为海信自制逻辑板，型号：RSAG7.820.4736，由于市场占用量不是很大，前期没有添加，当然，只要有需求，iFix团队是不会拒绝的，程泽远兄弟也非常给力，当天就把逻辑板发过来了，非常感谢他的支持！

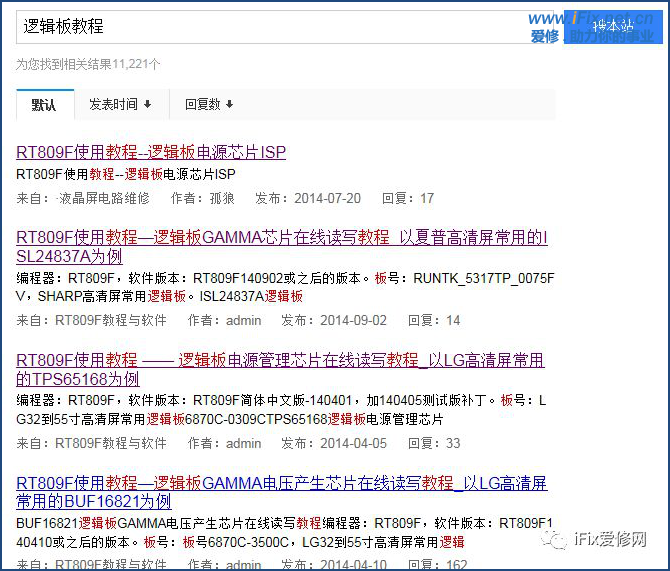

iFix团队在两天两夜的奋战中，海信4736逻辑板读写功能添加完成，很多兄弟可能都知道RT809系列编程器修主板是必不可少的神器，但是不知道的是对逻辑板刷写功能也是非常的强大，相关教程都已放在官网论坛，直接搜索“逻辑板教程”就可以看到了，里面有大量的逻辑板读写教程。

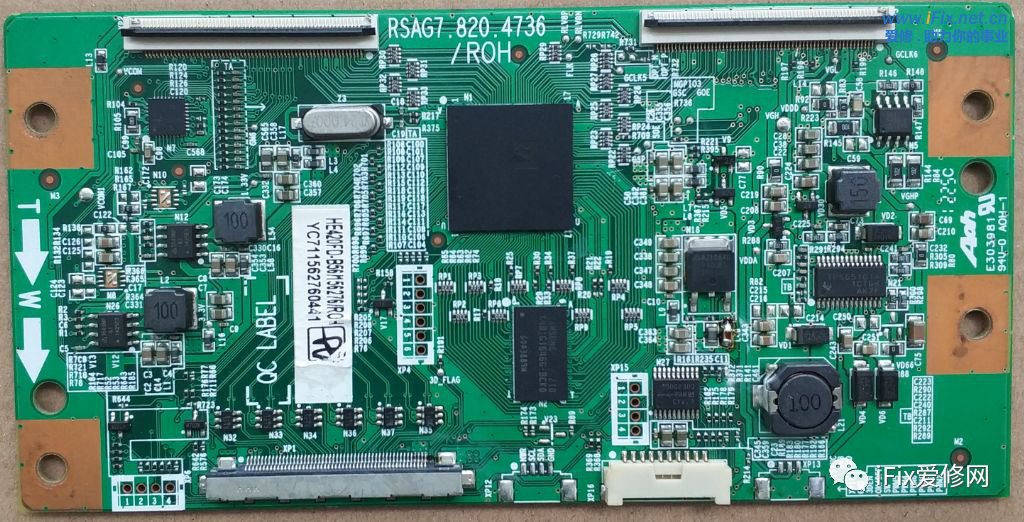

海信4736逻辑板基本由三大部分组成，DC-DC电路部分，格式变换电路部分和GAMMA电路部分。

DC-DC部分由TPS65161及周边电路组成，所有输出电压由硬件调节，此板不用备份；

格式变换电路所有参数存放在N24（F40-100）内，软件读写较为简单，直接拆下用窄8脚通用座读写，或飞线读写。

GAMMA电路由IML7991及周边电路组成，IML7991为可编程GAMMA缓冲器，DVR和VCOM缓冲器使用嵌入式非易失存储器(NVM），通过I2C接口，可以直接对其编程。

对GAMMA芯片编程，iFix君应该不用多说，很多朋友都应该知道其意义和价值，下面就给大家演示此板GAMMA软件读写方法。

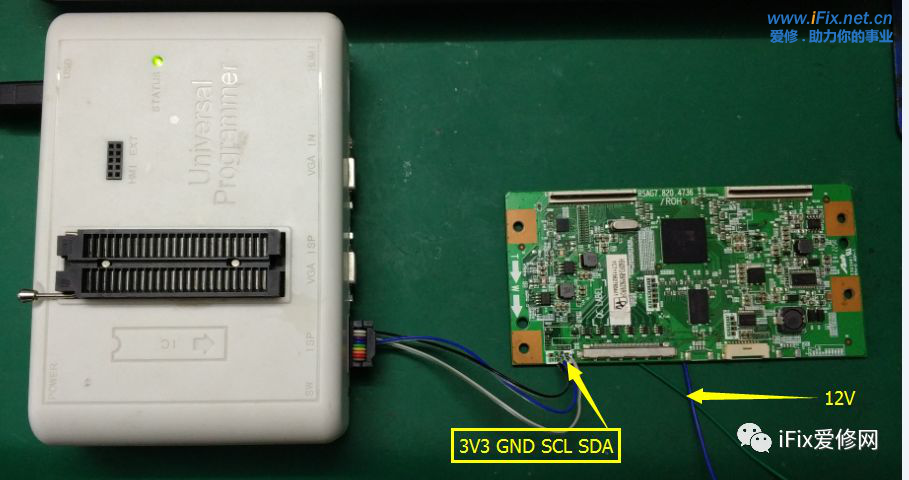

1、按下图接好GND（黑色）、SCL（蓝色）、SDA（灰色）然后连接RT809H编程器ISP端口，上屏供电处接12V；

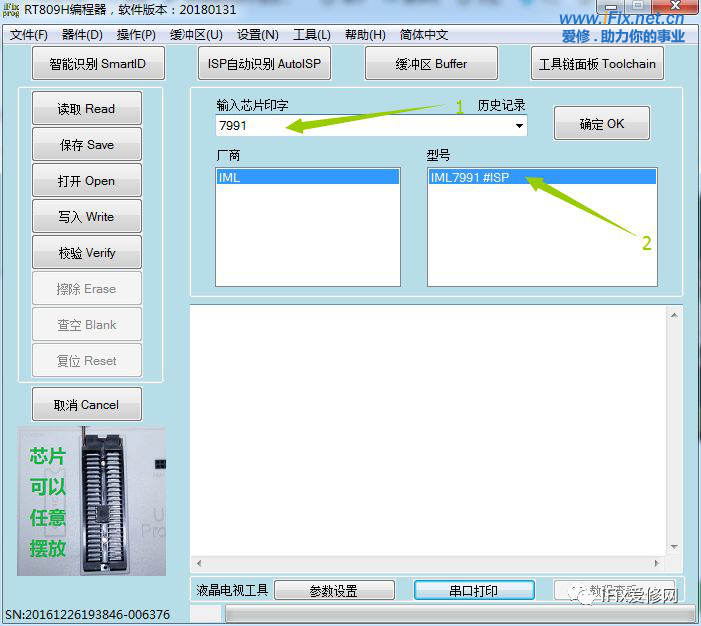

2、打开RT809H操作界面，在输入芯片印字下方输入7991，在型号框内双击“IML7991 #ISP”；

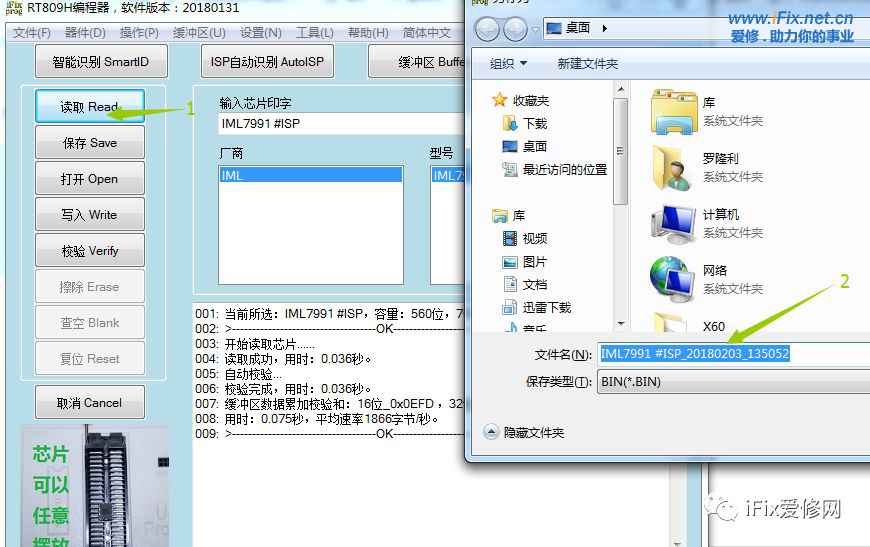

3、点读取，读取时间很快，读出来的文件保存好就行了，写入时点打开--写入就行了。

操作简单吧，更多的逻辑板读写教程请到官网查找，新型逻辑板读写也在不停的添加中......

微信公众号回复4736下载此板GAMMA软件。

微信扫一扫下方的二维码，关注iFix官方公众号，及时获取最新的精品维修教程!
