RT809官方教程——创维8S52机芯维修知识

  [复制链接]
发表于: 2018-2-5 13:47:32
| 显示全部楼层 |阅读模式
本帖最后由 shirleyhuang 于 2018-2-5 13:49 编辑


创维8S52机芯的电视型号有60E510E,65E510E,采用Mstar方案,主芯片型号为MSD6A818QVB,挂载两片DDR3(512MX2),EMMC为东芝4G,型号:THGBM5G5A1JBAIR.。
引导存放位置在外挂Nor Flash(U106)内,FM24CC4A(U107)存放用户信息,屏参等,主程序为通用程序。

今天我们来捋一捋维修此板需要掌握的一些维修知识。

一、查看打印

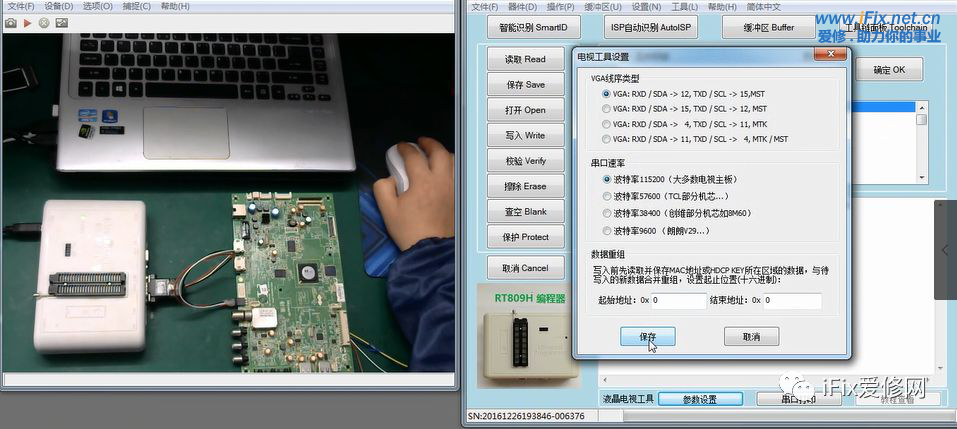

打印串口在主板CN27端口,连接好编程器,打开RT809H操作界面,点下方参数设置,设置好线序后保存;

点下方串口打印,主板通电,即可看到打印信息;

二、控制台进入方法

先点RT809H操作界面下面的“关闭”,打开超级终端“SecureCRT”并连接,按住回车键不松,主板上电,即可进入控制台;

如果需要读写引导程序,需要在控制台下输入“du”,关闭串口运行,这个步骤一定要做的,如果本身主板串口关闭的,则不需要做这个步骤。

三、引导程序读写

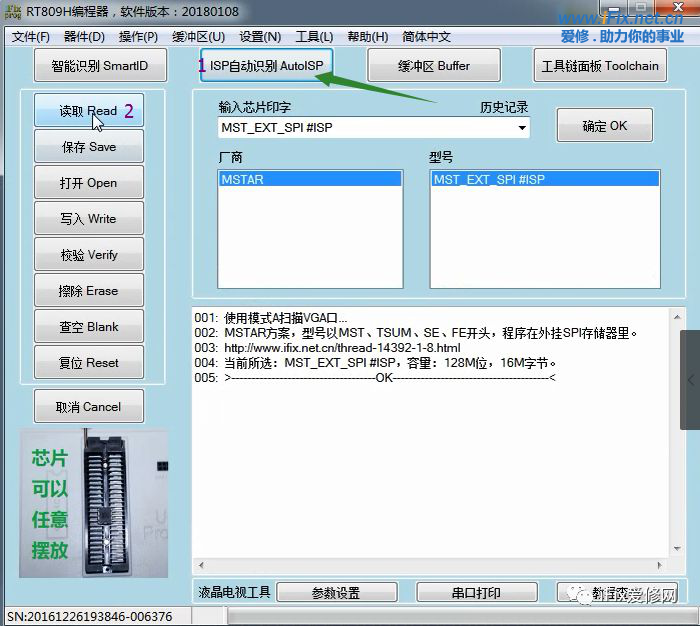

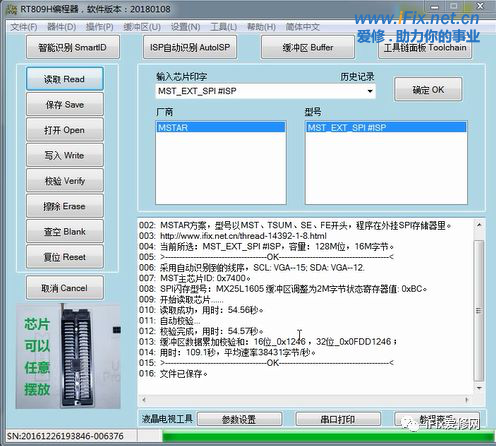

关闭超级终端“SecureCRT”,点RT809H操作界面的“ISP自动识别”,需要读取备份时,就点“读取”,备份这个习惯一定要养成。

点读取后,会开始识别到主芯片类型和外挂Nor Flash型号和容量,并开始读取引导程序,时间大约不到两分钟,写入方法一样;

四、强制升级

先点RT809H操作界面下方参数设置,然后点保存,这个步骤一定要做的,这也是很多兄弟问,为什么有时没打印了?是因为编程器还在ISP在线读写状态,只有重新保存参数设置后才能切换回串口打印状态。

打开“SecureCRT”并连接,按住回车键不松,主板上电,进入控制台,升级之前先擦空,在控制台下输入“mmc erase”后回车,几秒后擦空完成;

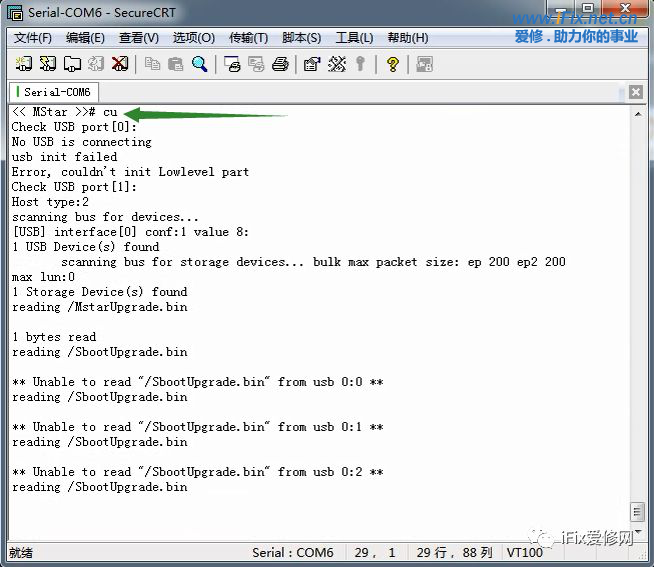

厂家U盘升级包插入主板USB口,主板重新上电,进入控制台,在控制台下输入“cu”后回车开始识别软件并升级。

五、RT809H飞线写入

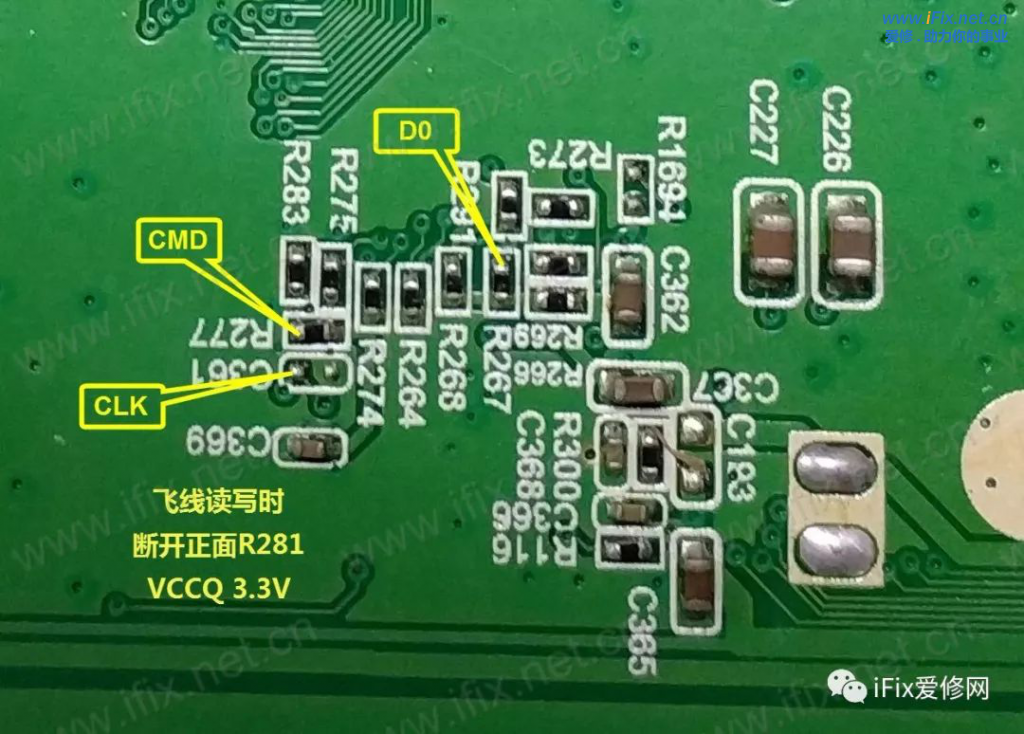

1、按照点位图焊接CLK、CMD、D0、GND,断开CLK通讯电阻R281。

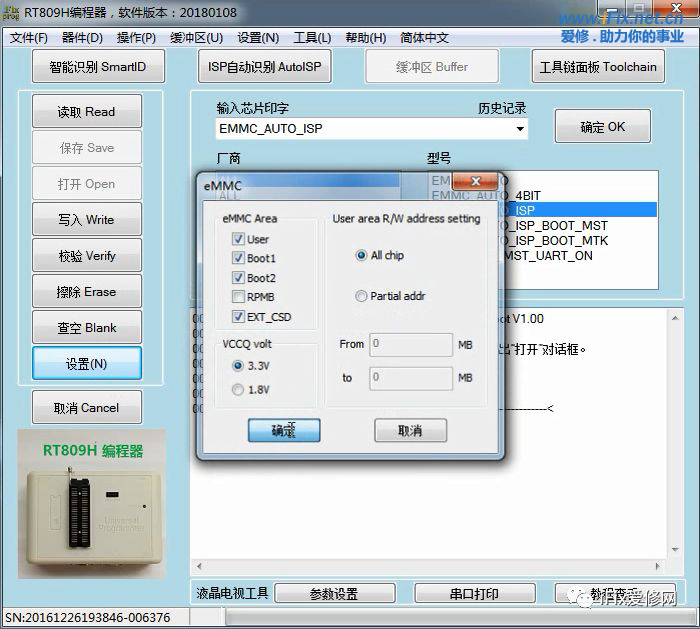

2、打开RT809H操作界面,在输入芯片印字下方输入EMMC,在下方的型号框内选择“EMMC_AUTO_ISP”,点左侧“设置”,在弹出来的小框里按下图设置后确定;

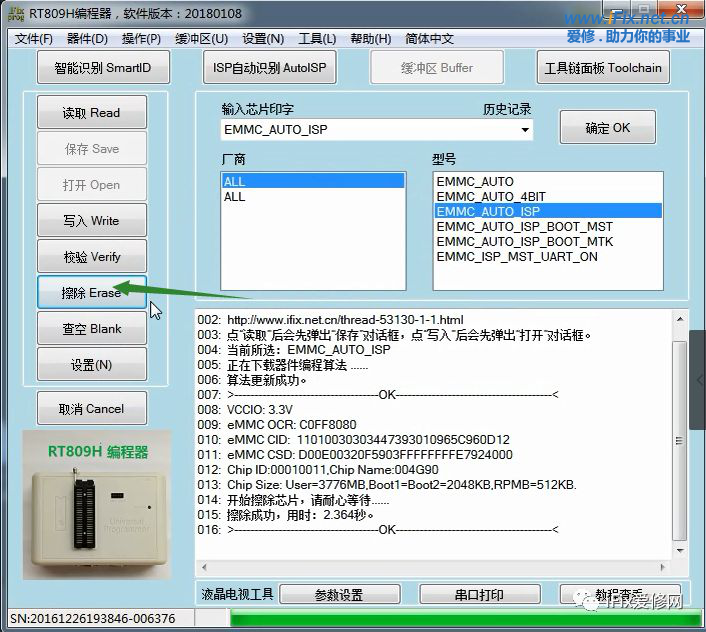

3、写入之前,点一下“擦除”,几秒后擦除完成;

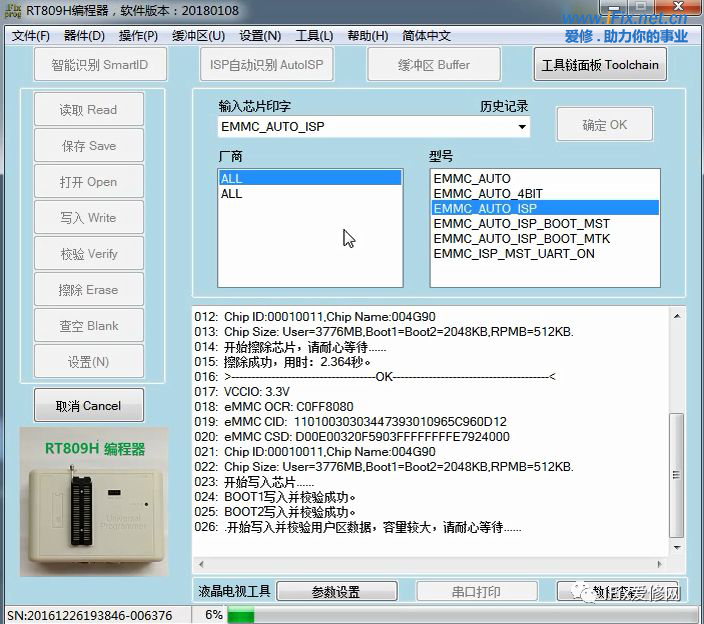

4、点“写入”,导入软件后,开始自动写入,耐心等待;

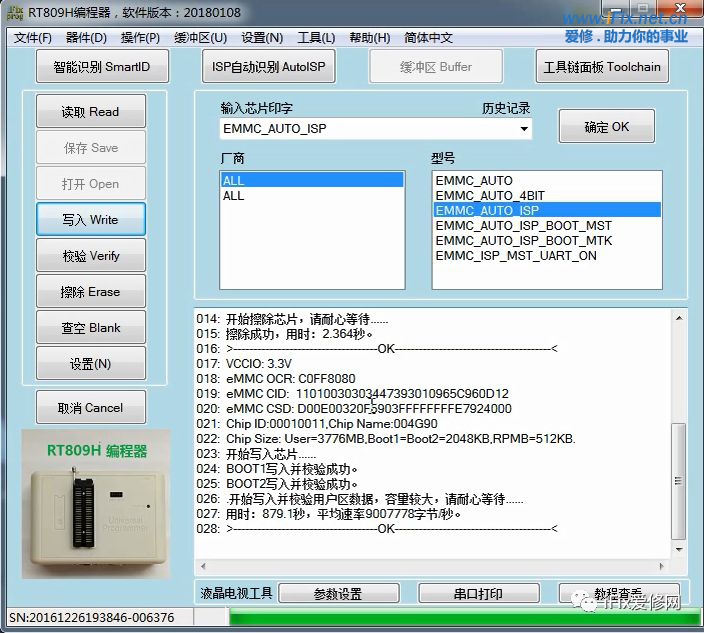

5、大约15分钟左右写入完成,恢复电路,准备测试写入是否成功;

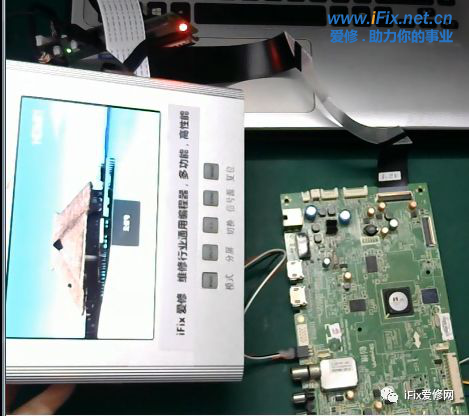

6、主板各项功能正常,写入成功!

六、屏参调整

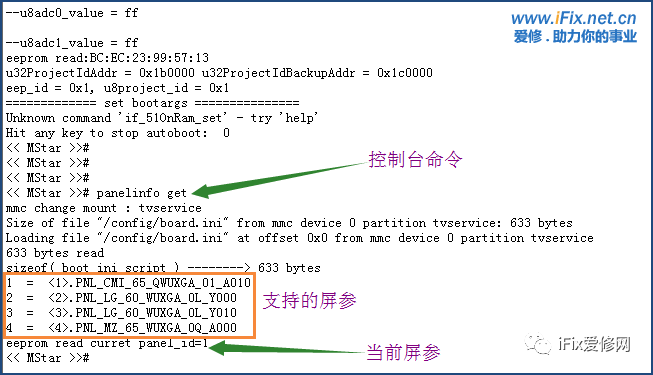

按住回车键不松进入控制台,控制台下输入panelinfo get回车,显示此板支持的屏参有四种,最下面显示eeprom read curret panel_id=1,表示当前屏参为序号1的屏参。

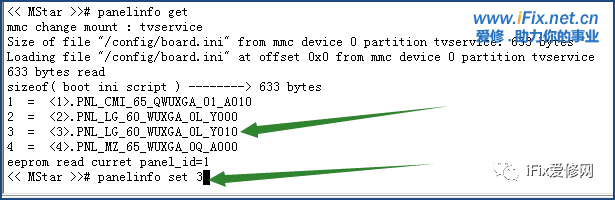

假如我们要改变屏参为序号3的PNL_LG_60_WUXGA_0L_Y010,那么我们在下面输入panelinfo set 3回车,此时主板会自动重启,更改完成;

七、常见故障

此板比较常见的故障为不开机,打印信息如下:

UART_115200
[AT][MB][start sb][0]
AC_ON
012839A4B567AutoDQS0-[456789ABCDE][56789ABCDE][3456789ABC][3456789ABC]-[0x7799]
AutoDQS1-[456789ABCD][456789ABCDE][3456789ABCD][23456789ABC]-[0x7898]
BIST0-OK
BIST1-OK
_U[AT][MB][start ub][304]
U-Boot 2011.06 (Aug 18 2014 - 18:57:26)
CPU : Nike
Board: BD_MST049B_CUS36_NIKE
Hello U-Boot
DRAM: 458 MiB
SPI: Flash is detected (0x0507, 0xC2, 0x20, 0x15)
spi_init: cfg_env_offset: 0x1e0000, at 560
uboot held at [3b6ddf60~3ca00000]
Now running in RAM - U-Boot at: 3bb00000
MMC:   [ eMMC_CheckPowerCut() ] detect power cut

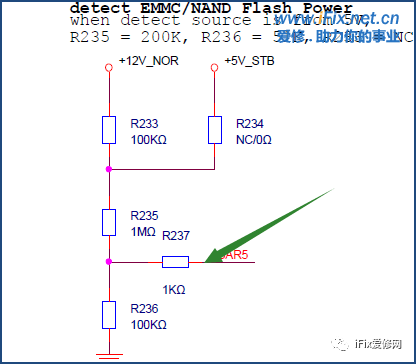

此故障为EMMC识别电路故障,R237处正常电压为1V左右,低于0.7V就会被错误识别,出现上面打印信息,多数为印制板漏电造成,应急维修可从1.2V处飞线到R237。

8S52维修知识,就跟大家分享到这里,有问题的同学可以到技术交流群直接交流。

公众号回复8S52,获取RT809H专用写入软件。
