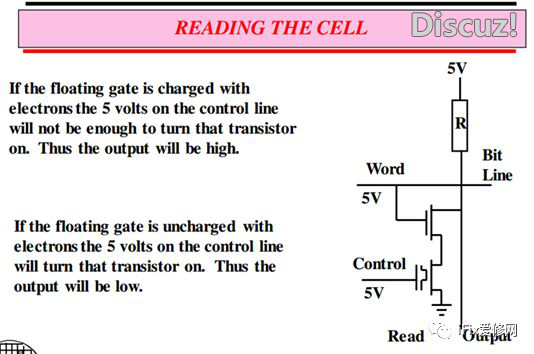

上图为一个读的状态，如果浮栅上充有电荷，控制栅的5V和浮栅电荷抵消，那么控制极上的5伏电压就不能打开MOS管，因此，输出状态是高。
如果浮栅没有电荷，控制栅5V让MOS管导通，输出状态为低。
如果机器在运行时，遇到电源不稳定、滤波不良、温度过高、高压静电等，就有可能让浮栅电荷发生变化，有的可能电荷完全泄放掉，有的可能电荷只放掉一部分，这样一来数据发生了错乱，我们读出来的就不是原始数据，尤其是在NAND闪存上，读出来的数据位有时为“0”，有时为“1”，可能多次读出来的数据都不一样。
在电视维修中经常会遇见一种情况，故障现象为电视不开机，或反复启动的故障，用编程器读出原数据，然后再将读出的数据直接写入，电视就正常了，很多工程师不能理解这是为什么？我们读出数据、再写入这个过程，其实就是浮栅再次充电的过程，这样大家应该就能理解这个原理了。

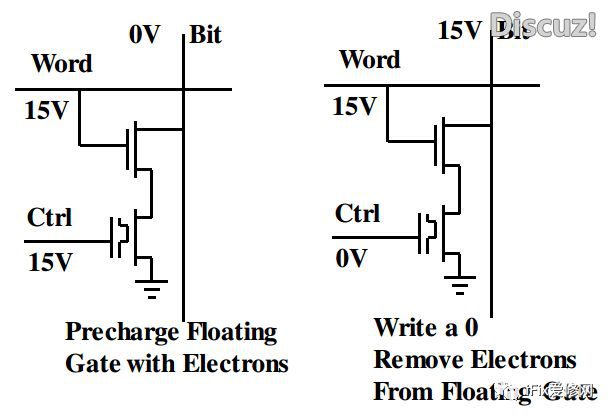

上图左边为擦除示意图，右边为写入示意图，EEPROM擦除和写入时都需一个15V的高压，这个15V的高压由芯片内部的电荷泵升压电路产生此电压。
图中Word为字线，Bit为位线，
首先给控制栅极加入15V高压，给控制栅极和浮栅预充电，预充电过程就是擦除过程。
假如我们要写入“0”，那么控制栅加入0电位，浮栅电荷被放掉，可能有人问，如果写入“1”呢？擦除后就是“1”，所以“1”是不用写的。

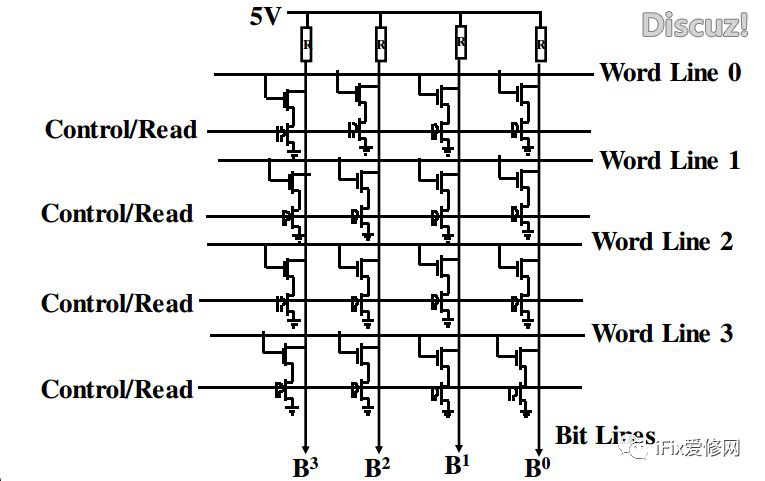

上图为4个bit的存储阵列，有控制线，字线，bit线，每一个bit由两个MOS管组成。

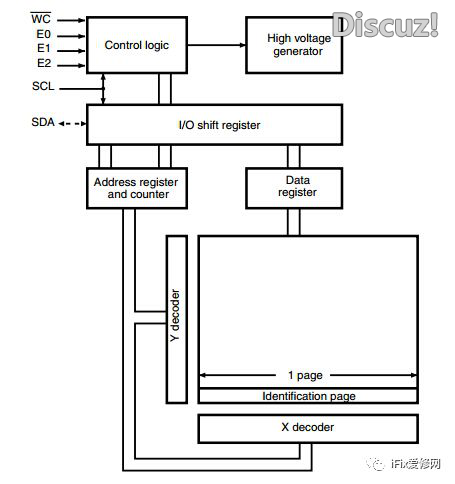

上图为24系列的EEPROM内部图，由编码器，XY解码器，I/O移位寄存器，控制逻辑电路，数据寄存器，地址寄存器，计数器，电荷泵电路组成。
对外接口有串行时钟SCL，串行数据SDA，三个地址选择位(E0/E1/E2)，写保护引脚(WC)。
24XX系列的eeprom存储器，SCL、SDA、地三根线连接编程器即可完成读写，第7脚为写保护脚，低电平时允许写入，高电平禁止写入。
25XX系列的写保护脚为3脚，跟24系列逻辑相反，高电平允许写入，低电平禁止写入。如果用编程器ISP在线写入25系列SPI闪存时，用镊子短接一下3脚和8脚（供电）即可解除保护。
总结EEPROM特点： 1、可以随机访问和修改任何一个字节； 2、具有较高的可靠性； 3、电路复杂/单位容量成本高； 4、容量小；
常用器件系列： 1、24系列I2C总线的EEPROM，比如苹果手机码片、电视主板的用户存储器； 2、AT25/95系列SPI总线的EEPROM，常用于汽车电脑板； 3、93系列MicroWire总线的EEPROM，常用于空调电脑板；
