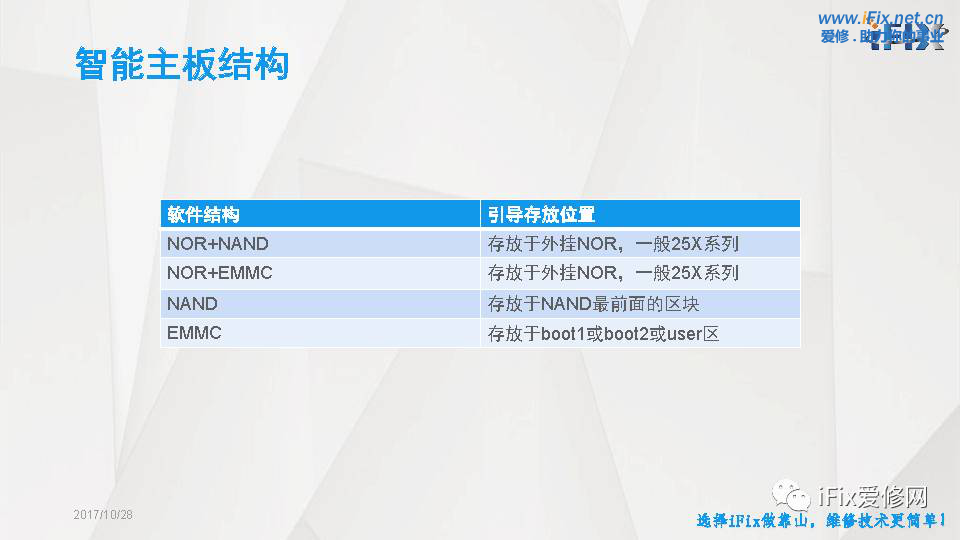

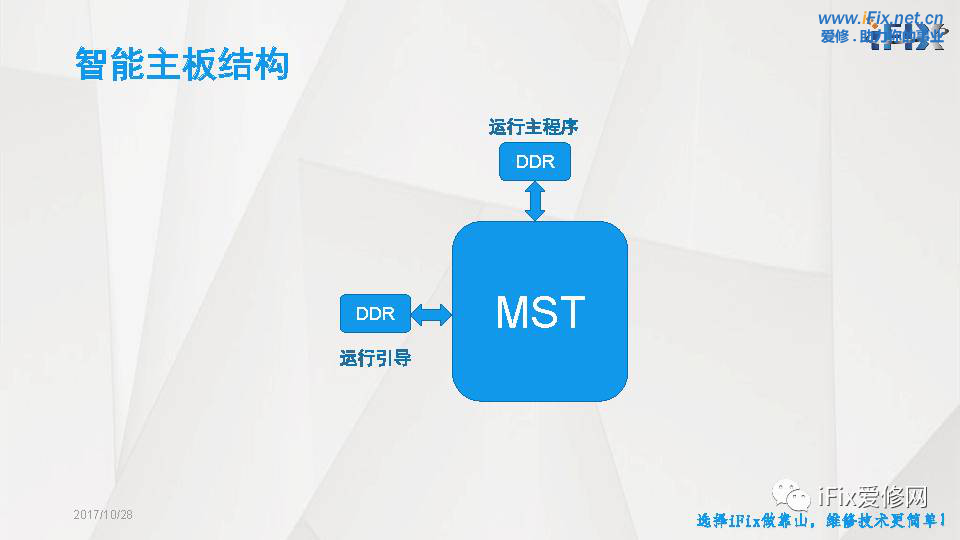

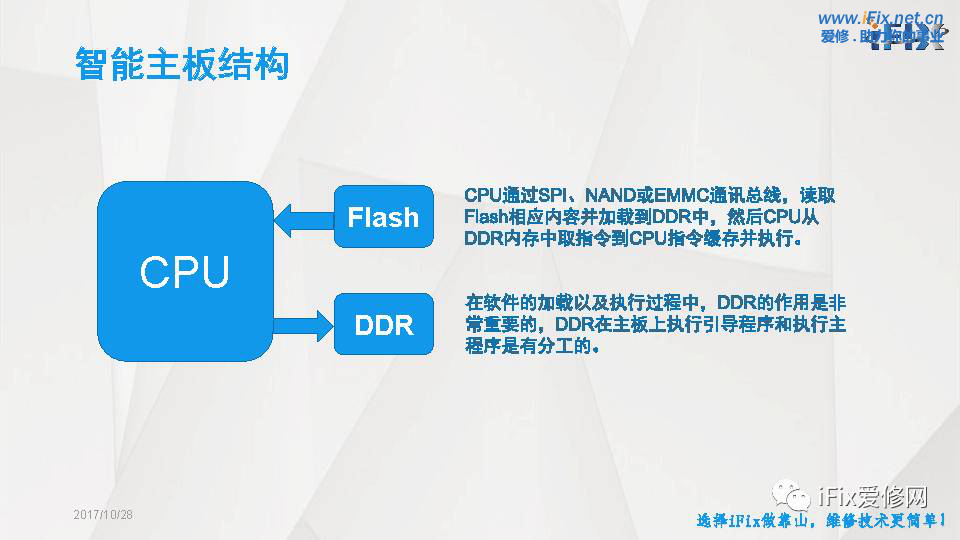

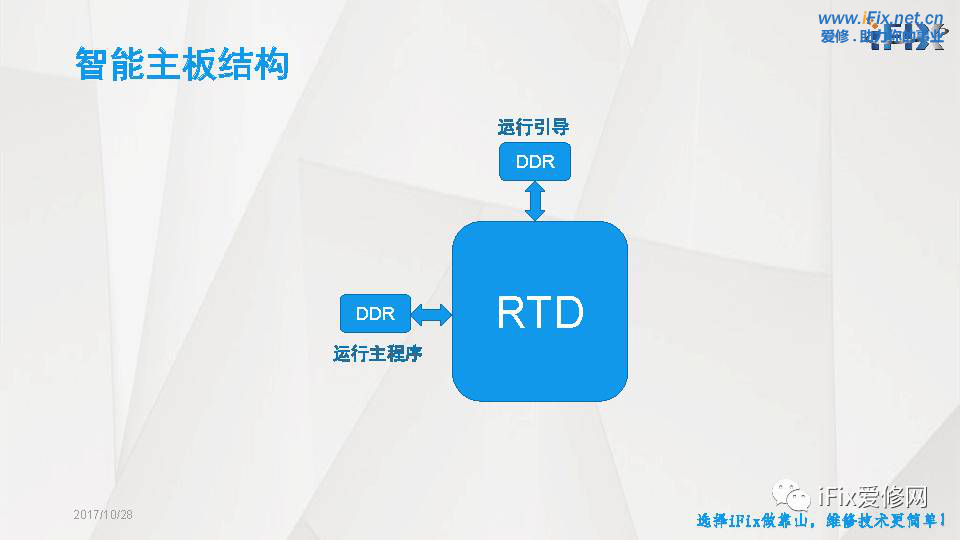

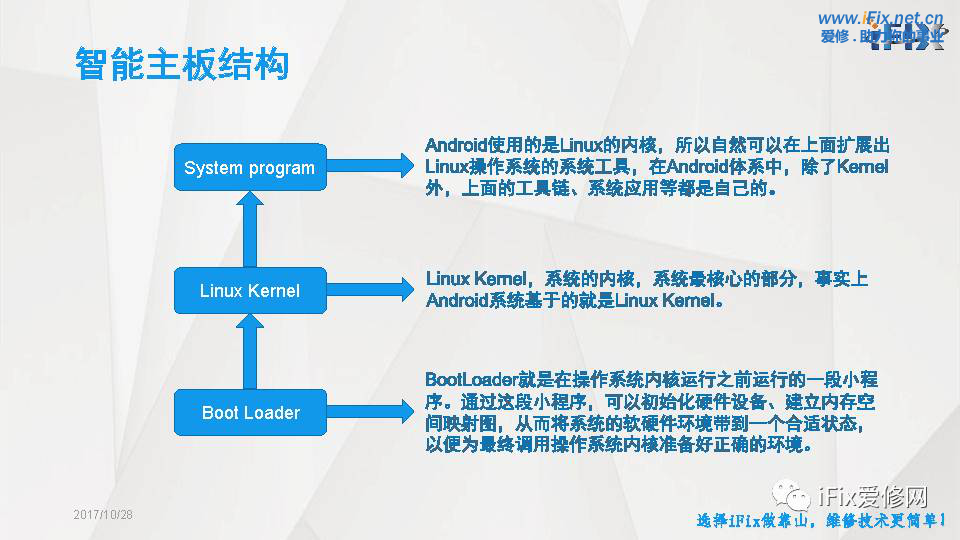

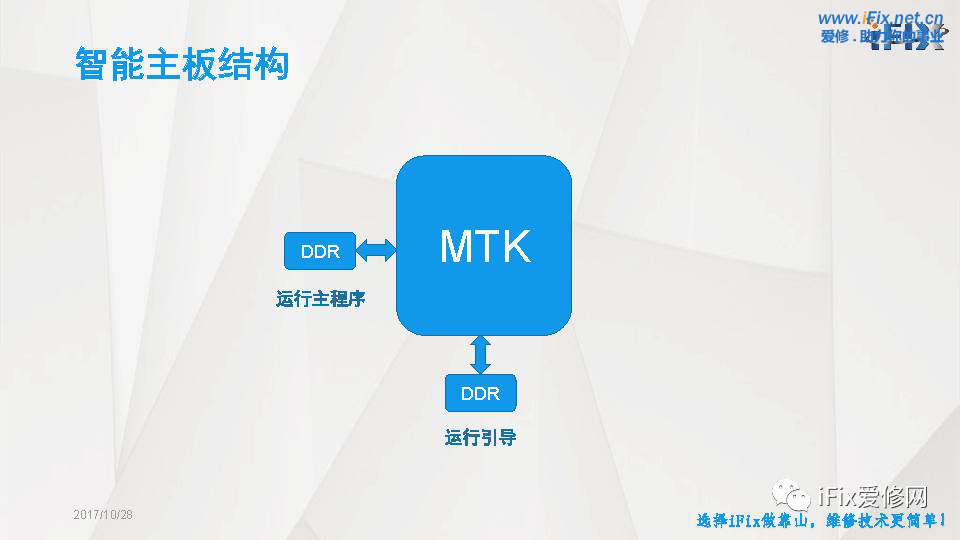

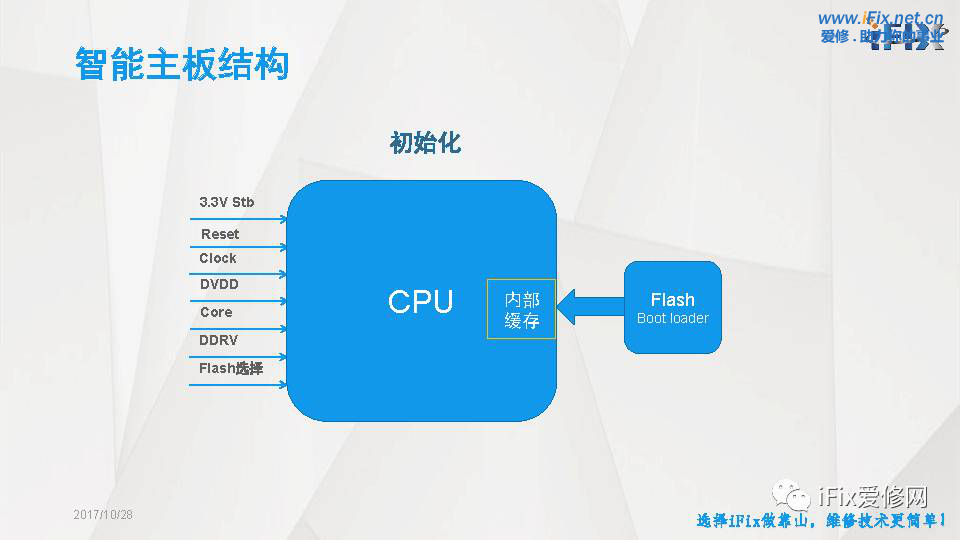

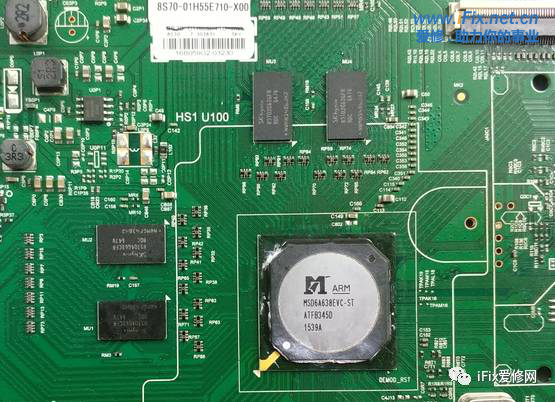

智能电视机主板系统其实就是Android系统，Android系统是一种基于Linux的自由及开放源代码操作系统，中文一般称之为“安卓” 。 一块主板分别由硬件和软件组成，软硬件也是相辅相成的。硬件是软件的载体，如果没有硬件，软件就没有存在的可能，软件是硬件的延伸，如果没有软件，硬件的存在也没有意义。 要想主板软件能发挥正常，主板的各个部分就得正常，就跟人的身体和大脑一个道理，这就是所谓身体是革命的本钱，所以保护好我们的身体尤其重要。健康的身体如果没有精神世界做依托，人生就没有意义。所以硬件要正常，软件也要活跃。 从上图可以看出，主板启动的第一阶段，首先需要CPU自身准备好，而CPU自身准备好，则需要几个条件： 1、供电：待机供电，内核供电，数字电路供电； 2、复位：复位电路的作用是把CPU恢复到起始状态；电路图标Reset、Reset#、ORESET#等； 3、时钟：时钟电路也叫时钟振荡电路。整个CPU工作都需按照时间顺序。时钟电路一般由晶振、CPU内置晶震控制芯片和电容组成。 4、Flash选择：因为同一个芯片方案，可以选用多种Flash结构，比如NOR+NAND、NOR+EMMC、单NAND、单EMMC，为了能准确的识别Flash在当前芯片方案应用结构，就有了Flash选择电路，Flash选择一般由高低电平组合来完成。 CPU自身准备好后，就会向Flash芯片读取BootLoader程序，也就是我们说的引导程序，把BootLoader程序读取到CPU自身内部缓存里，并把系统控制权也移交给BootLoader。 从上图可以看出，整个智能电视机主板软件基本由引导程序（BootLoader）、内核程序（Linux Kernel）、主程序（System program）组成。 BootLoader：BootLoader我们通常称之为引导程序，就是在操作系统内核运行之前运行的一段小程序。通过这段小程序，可以初始化硬件设备、建立内存空间映射图，从而将系统的软硬件环境带到一个合适状态，以便为最终调用操作系统内核准备好正确的环境。 Linux Kernel：系统的内核，系统最核心的部分，是基于硬件的第一层软件扩充，提供安卓系统最基本的功能，也是安卓系统工作的基础，所以运行主程序之前必须运行内核程序。 System program：安卓系统使用的是Linux的内核，所以自然可以在上面扩展出Linux操作系统的系统工具，在Android体系中，除了Kernel外，上面的工具链、系统应用等都是自己的。 在维修中，实际上内核程序和主程序是打包在一起的，厂家提供的U盘升级包，就是内核程序和主程序一起升级的，所以我们看到厂家提供的维修升级软件只有两种，引导程序和主程序。 从上图可以看出，CPU通过Flash通讯总线，读取Flash相应内容并加载到DDR中，然后CPU从DDR内存中取指令到CPU指令缓存并执行。 CPU自身缓存是位于CPU与内存之间的临时存储器，它的容量比较小，但交换速度比较快。CPU第一次从Flash读取BootLoader到CPU自身缓存后，BootLoader会把整个系统软件部署到DDR内，之后CPU自身缓存内的数据都是从DDR读取的。 当CPU要读取一个数据时，首先从CPU自身缓存中查找，如果找到就立即读取并送给CPU处理；如果没有找到，就从内存中读取再送给CPU处理，同时把这个数据调入CPU自身缓存中，下次读取就可以直接从CPU自身缓存中进行，基本无需等待。总的来说，CPU读取数据的顺序是先自身缓存后DDR。 从上述描述可以看出，CPU运行速度跟自身缓存容量大小相关，缓存容量大的CPU运行速度就快，当然价格也就昂贵，例如MSD6A828，MSD6A938，MSD6A838，MT5520等。 在智能电视机中，DDR有用到2片，3片，4片，6片不等，维修过程中，必须了解DDR 在电路中的分工。由于主程序和引导程序位于不同的偏移地址，只有了解引导程序和主程序偏移地址在哪，再配合打印信息，才能快速的找到故障点。不同的芯片厂家，设计习惯都不大一样。 MTK芯片厂家引导偏移地址在主芯片底部的DDR，主程序偏移地址在芯片左侧的DDR。 Mstar芯片厂家引导偏移地址在主芯片左侧的DDR，主程序偏移地址在顶部的DDR。 RTD芯片厂家引导偏移地址在顶部的DDR，主程序偏移地址在芯片左侧的DDR。
