RT809H使用教程——实战:乐视S40不开机

  [复制链接]
发表于: 2017-10-13 16:47:51
| 显示全部楼层 |阅读模式
RT809H使用教程——实战:乐视S40不开机


        今天的主角:乐视S40;
        板号:CV801;
        故障现象:不开机;
        投稿人:小崔;
    乐视S40采用MSD6A801方案,属于乐视第一批畅销机,当年乐视销量的疯狂,我们就不多说了,目前大量此类方案机器存于市面上,据市场维修反馈,90%以上基本为软件部分故障和DDR电路部分故障,(注:在公众号电视机主板视频教程分享(乐视S40/S50)文中已经有iFix技术团队提供的软件教程和资源),今天小崔就跟大家分享国庆这几天的乐视S40维修笔记。

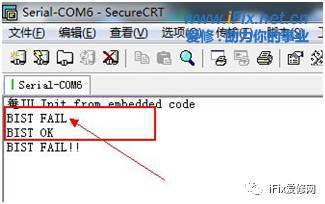

    连接好809H 能顺利侦测到串口(一般能顺利侦测到串口说明CPU基本工作条件已经满足),打开SecureCRT重新开机查看打印出现下图信息:

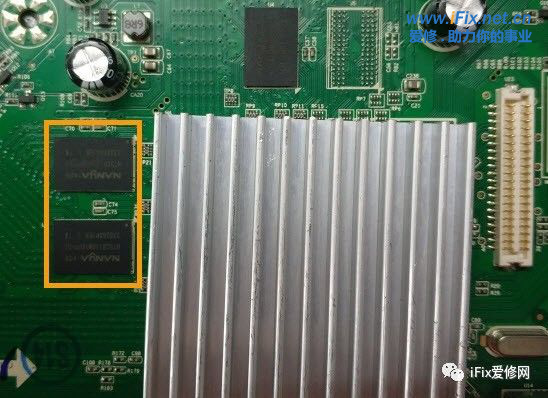

    提示DDR1自检没通过,对应位置如下图:

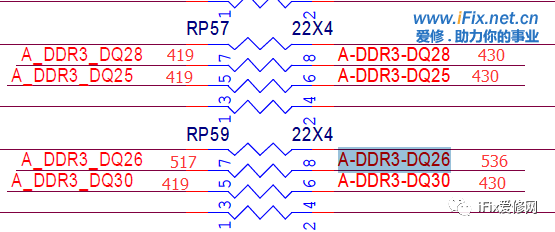

    左侧两片DDR为16条地址线并联,32条通讯线与主芯片直接通讯,也就是说其中任意一片故障都会显示DDR1自检不通过,测量左侧两片DDR的1.5V供电,0.75V基准电压正常,用二极管档测量DDR的通讯(红表笔接地),经过相邻线路比对测量,发现排阻RP59其中一脚测量值偏差较大,其他脚基本都为430左右,A-DDR3-DQ26为536,明显不对;


从上图测量数值分析, 判断为测量值536处与DDR之间有开路现象或者是DDR自身损坏。

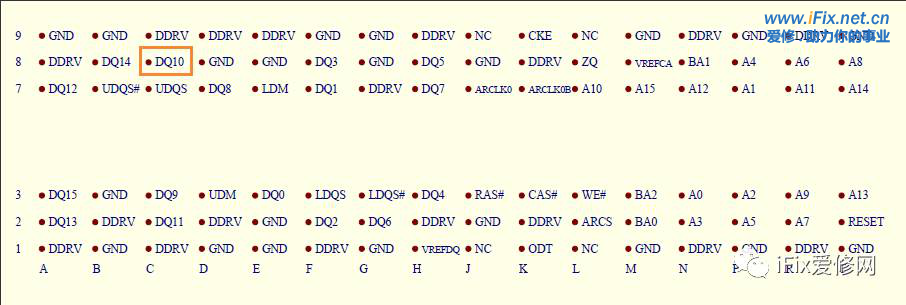

测量值536处与DDR的C8引脚相连,拆下DDR后再次测量此处与C8引脚的通讯完全正常,判断为DDR自身损坏。

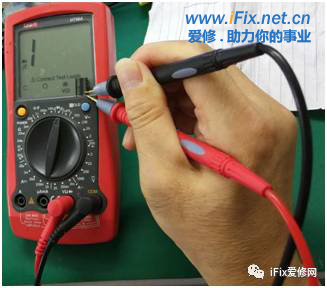

为了验证判断,直接测量DDR芯片C8脚,如下图:

与正常脚DQ14对比测量如下图:

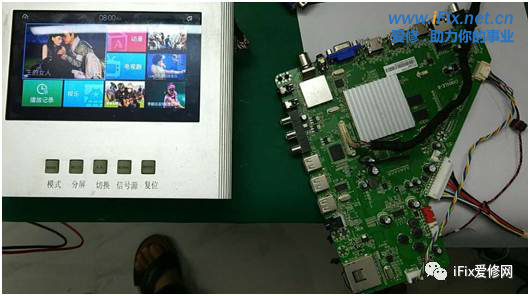

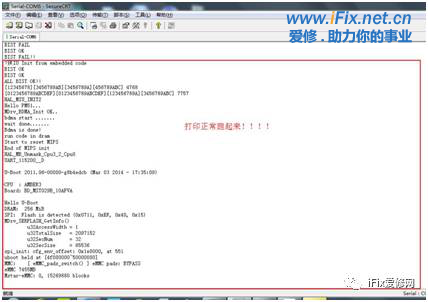

换上新的DDR芯片,通电试机,主板打印显示各项检测顺利通过;

所有功能及图声正常,维修完毕!

小崔笔记分享完毕,给牛逼的小崔点个赞吧!
总结:DDR电路在主板中属于故障高发部分。从维修角度来说,只要围绕着DDR工作条件来维修就行了,iFix技术团队会在后期逐步详细解读DDR部分维修手段。
