RT809F使用教程 — 液晶电视待机MCU WT6702在线读写_以长虹LT42510为例_TCL MS58 MS68

  [复制链接]
发表于: 2014-5-27 10:00:37
| 显示全部楼层 |阅读模式
编程器:RT809F,软件版本:RT809F软件140428及其之后版本。

板号:长虹LT42510FHD,715T2878-2电视主板,待机MCU型号WT6702F。同样型号的MCU也用在TCL MS58和MS68机芯主板,读写方法相同,区别在于需要从板载ISP口接线到809F的I2C扩展口。TCL MS68机芯读写实例:http://www.ifix.net.cn/thread-21783-1-1.html

长虹:


TCL:

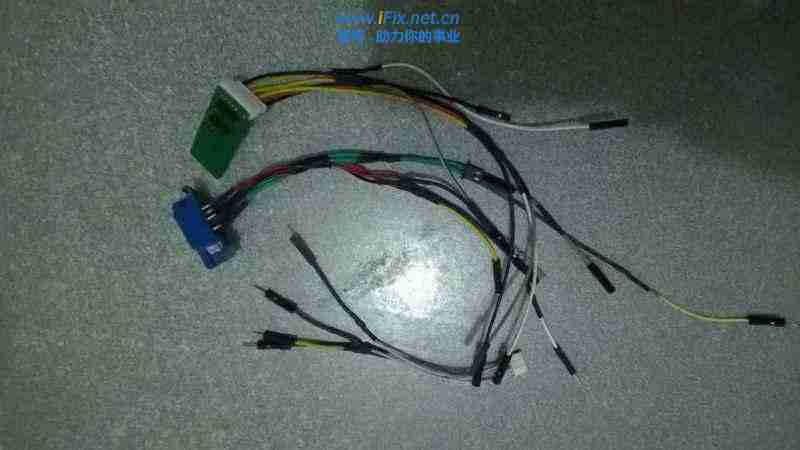

TCL MS58 MS68从板载ISP接口升级.JPG


A、备份方法概要:“ISP自动识别” ——>"读取" ——>"保存"

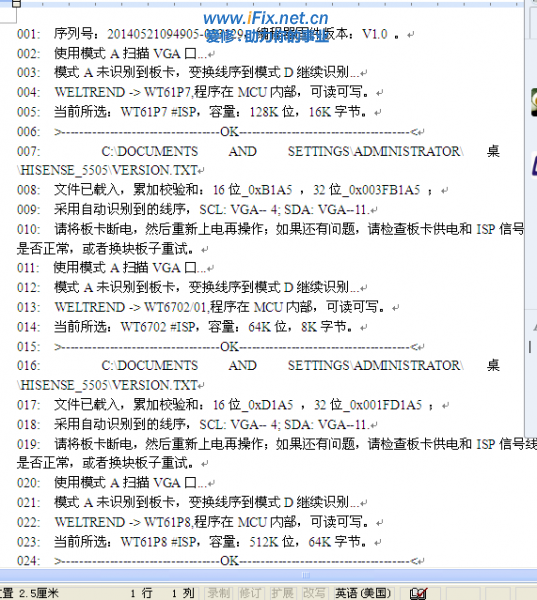

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到MCU型号:


第二步:点击“读取”,809F软件会读取并自动校验一次:


第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:


B、烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到MCU型号:

图片同A、第一步

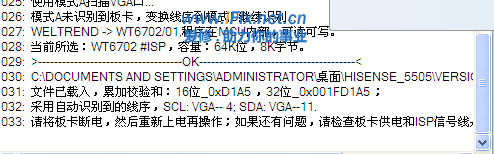

第二步:选择待烧录的程序文件:


第三步:点击“写入”,809F会自动擦除、写入、校验,您只需等待烧录完成即可:


WT6702F_CHANGHONG_LT42510FHD_715T2878-2_T42HW02程序
WT6702F_CHANGHONG_LT42510FHD_715T2878-2_T42HW02.rar (4.79 KB, 下载次数: 9045)
回复

使用道具 举报

发表于: 2014-5-27 11:22:11
| 显示全部楼层
谢谢 季老师的 新教程  越来越完善
回复 支持 1 反对 0

使用道具 举报

发表于: 2014-5-27 12:28:03
| 显示全部楼层
謝謝季老師,學習了
回复 支持 反对

使用道具 举报

发表于: 2014-5-27 21:23:53
| 显示全部楼层
工欲善其器,必先利其器
回复 支持 反对

使用道具 举报

发表于: 2014-5-28 09:39:15
| 显示全部楼层
通过试验,成功读取离线主板数据。只是这个数据只有8K,和现在的电视机数据几十M相比,显得太小了。呵呵!谢谢季老师!
