[使用教程] RT809F使用教程 —— FLI8541通过HDMI接口在线读写方法_以创维8TAG机芯为例

  [复制链接]
发表于 2013-7-5 20:35:38 | 显示全部楼层 |阅读模式
编程器:RT809F,软件版本:RT809F安装软件-130410版,加130705补丁。
板号:创维32L16HC8TAG机芯,主芯片FLI8541,存储器AT26DF081

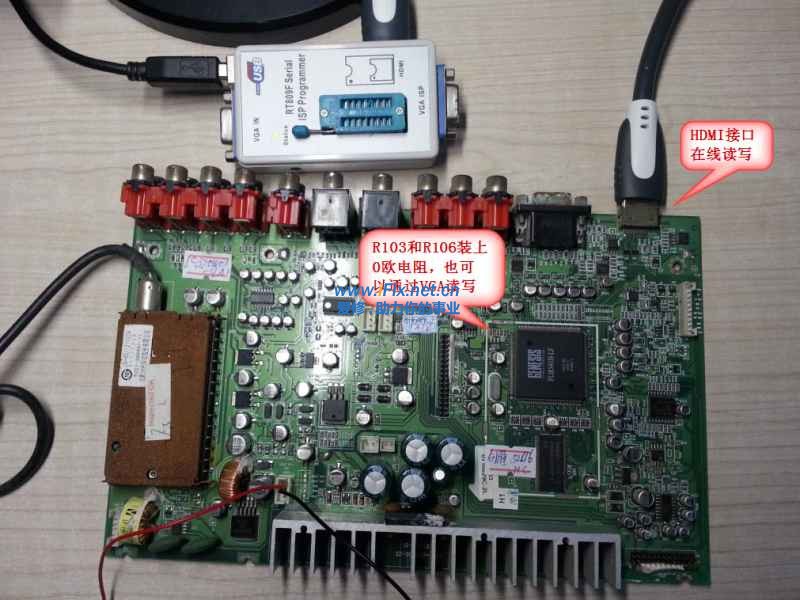

FLI8541主芯片在创维8TAG机芯、海尔L26R1A_L32R1A_L42R1A机型上比较常见,自动识别、读写方法相同。此类机型的ISP通道通常不连接到VGA口,而是连接到了HDMI接口,请自备HDMI连接线,如果手头没有HDMI线,可以从将此板主芯片FLI8541旁边的R103和R106两个空位装上0欧电阻,然后通过809F配套的VGA线在线读写。




A、 备份方法概要:“ISP自动识别”——>"读取" ——>"保存"

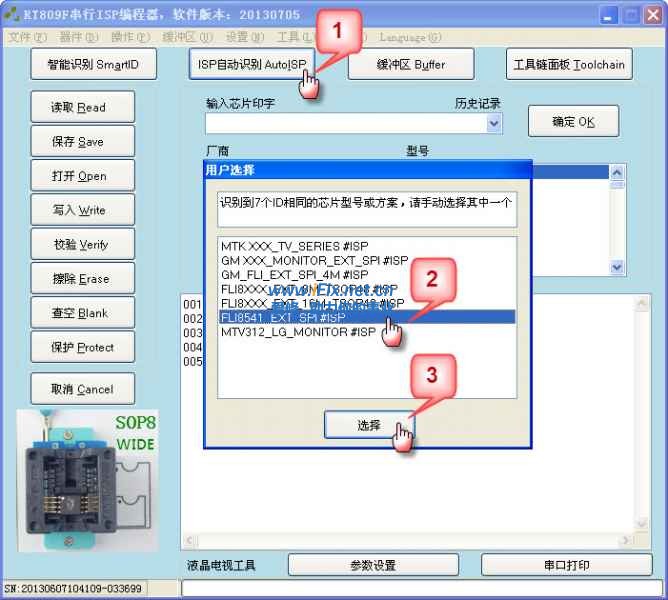

第一步:编程器的HDMI接口通过HDMI线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

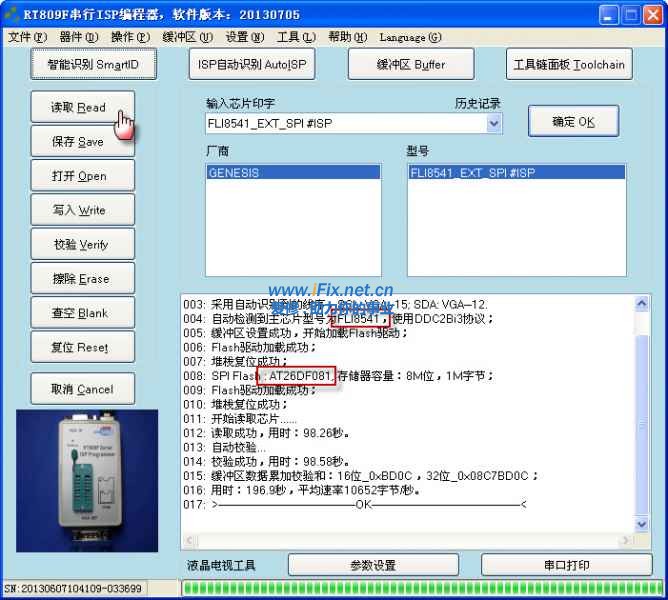

第二步:点击“读取”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),809F软件会读取并自动校验一次:

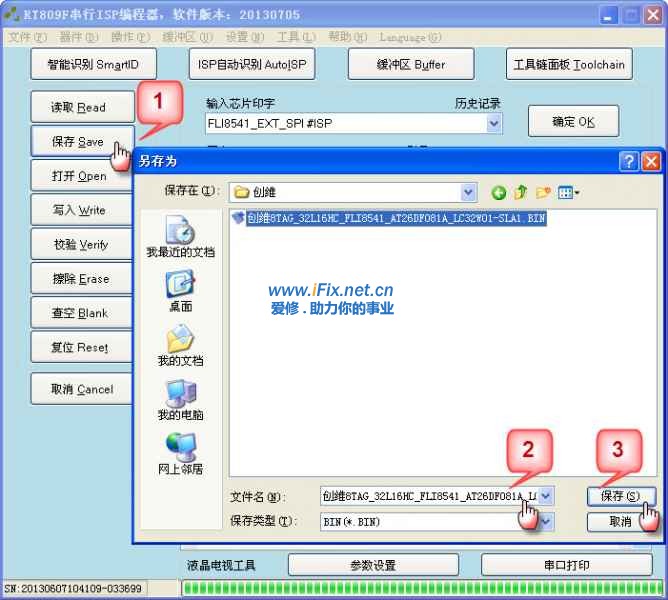

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:


B、 烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"

第一步:编程器的HDMI接口通过HDMI线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

图片同A、第一步

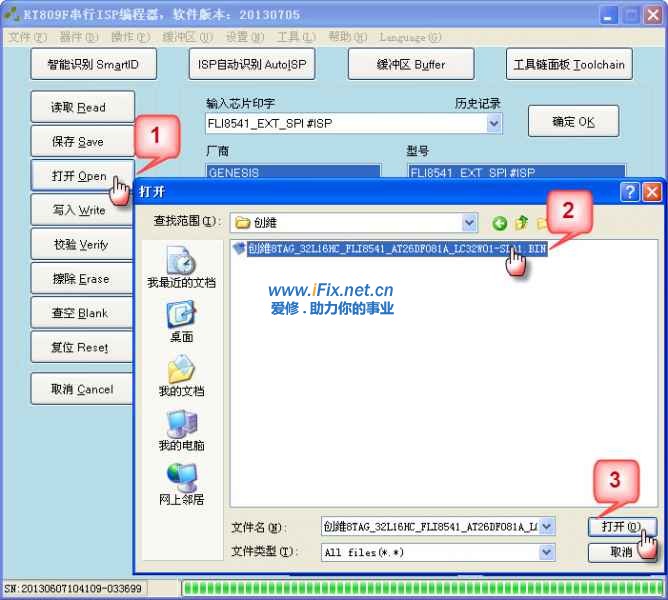

第二步:选择待烧录的程序文件:

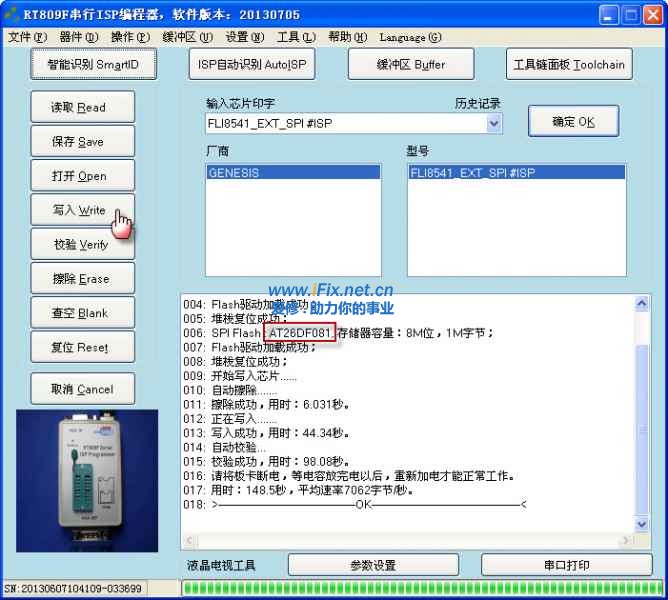

第三步:点击“写入”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),等待烧录、自动校验完成即可:




读写完成以后,一定要记得断电,等驱动板电容放完电、完成复位以后,再上电才能开机。





回复

使用道具 举报

发表于 2013-11-24 08:26:30 | 显示全部楼层
在学习之中,谢谢楼主的教程。
回复 支持 反对

使用道具 举报

发表于 2013-11-24 16:31:49 | 显示全部楼层
这两根线是给主板供电的吗? QQ图片20131124163021.jpg
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-24 19:30:49 | 显示全部楼层
永顺维修 发表于 2013-11-24 16:31
这两根线是给主板供电的吗?

是的,在线读写,必须先给板卡供电。
回复 支持 反对

使用道具 举报

发表于 2013-11-25 11:39:36 | 显示全部楼层
RT809F编程器真的好强大,我还在摸索阶段呢,感谢大虾们的讲解
回复 支持 反对

使用道具 举报

发表于 2013-11-25 11:40:40 | 显示全部楼层
孤狼要是能出一个最最基本的教材视频就好了,对于我们初学的人来说更容易上手呢
回复 支持 反对

使用道具 举报

发表于 2013-11-27 09:33:23 | 显示全部楼层
在学习之中,谢谢楼主的教程。
回复 支持 反对

使用道具 举报

发表于 2013-11-27 14:11:46 | 显示全部楼层
电视主板在待机的情况下可以完成读写操作吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-27 17:41:28 | 显示全部楼层
永顺维修 发表于 2013-11-27 14:11
电视主板在待机的情况下可以完成读写操作吗?

待机状态通常是可以读写的,部分主板待机状态会少若干组供电,要想正常读写,就需要让电源板强行输出各路供电(电源的ON/OFF信号,通过一个1K左右电阻接到待机5V即可)。
回复 支持 反对

使用道具 举报

发表于 2013-11-27 18:12:56 | 显示全部楼层
多谢管理员的指点,明白了。
回复 支持 反对

使用道具 举报
