请教CA-233恒流板电压输入接法

昶玮家电 · 发表于: 2019-10-26 20:45:02

本帖最后由昶玮家电于 2019-10-26 21:03 编辑

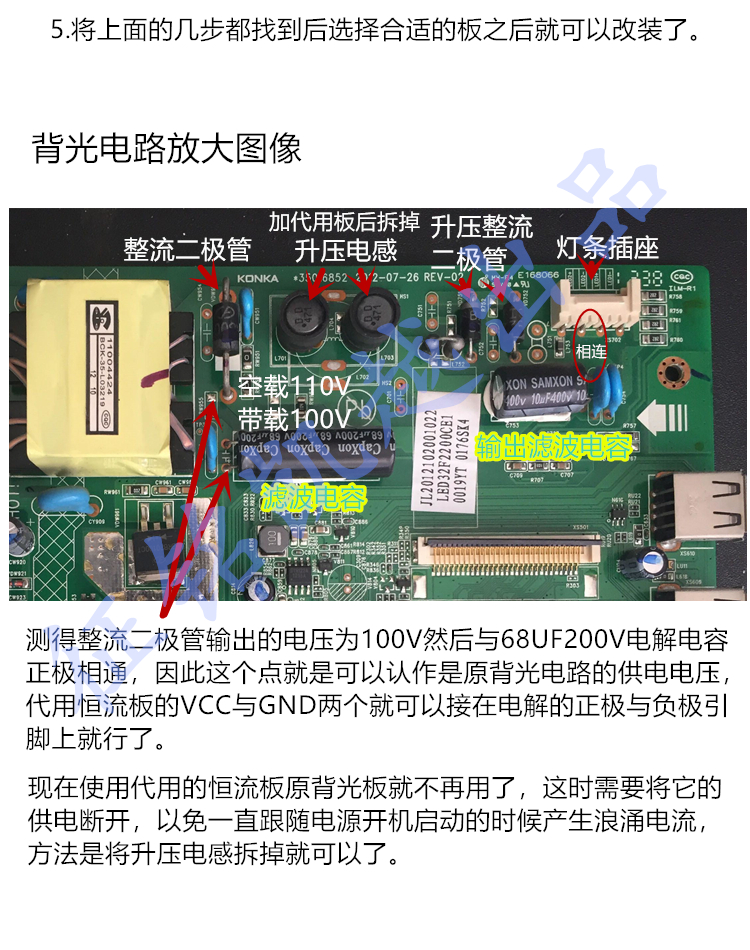

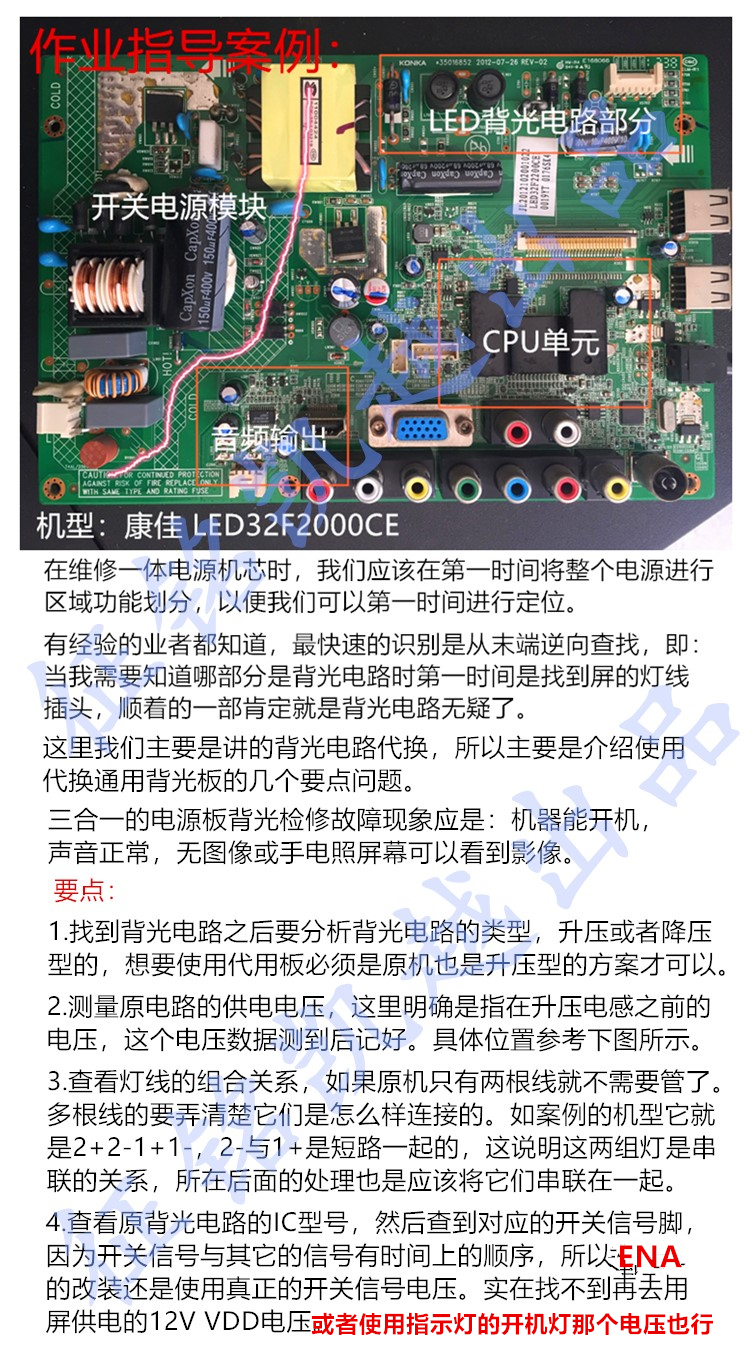

贴图三张，前两张电压输入容易理解，第三张关于电压输入把人弄糊涂了。具体输入电压怎样接，请用过的师付出山指教，先谢！重复传了两张，此恒流板两路电压输入，VCC40-165V VIN10-24V接一路不升压，难道用VIN输入同时要接VCC！纠结中............

wim · 发表于: 2019-10-26 22:47:50

Thank you indeed for your sharing.

昶玮家电 · 发表于: 2019-10-27 10:31:08

wim 2019-10-26 22:47
Thank you indeed for your sharing.

感谢wim师付回复，因不识英文，希望给中文释义

hu5057310 · 发表于: 2019-10-27 11:03:09

卖家图不是说的很清楚吗，要2路电压还看不懂？

昶玮家电 · 发表于: 2019-10-27 19:16:17

hu5057310 2019-10-27 11:03
卖家图不是说的很清楚吗，要2路电压还看不懂？

感谢hu5057310师付回复，请教师付，电源板输出24v用此恒流板时，输入电压应接vin端，[此恒流板需要2路电压输入，.....只接一路电压不会升压。]弄糊涂了。就24v电压输出怎样使CA-233恒流板工作，请师付具体说要哪2路电压输入？

shirleyhuang · 发表于: 2019-10-28 09:12:03

昶玮家电 2019-10-27 10:31
感谢wim师付回复，因不识英文，希望给中文释义

英译中：真的很感谢您的分享

黃金时间 · 发表于: 2019-11-1 10:22:00

该板需要vcc主供电40-165v供电，如果你的主供电只有24v只可以选择单24v供电的恒流板。

moku · 发表于: 2019-11-1 12:40:33

CA-233恒流板电压输入接法

昶玮家电 · 发表于: 2019-11-1 20:39:31

moku 2019-11-1 12:40
CA-233恒流板电压输入接法

感谢moku师付在百忙中回复，康佳100v电源供恒流板ca-233应接vcc输入端，在上传的前两张图片看在情理中，在最后一张图片关于输入电压;此恒流板需要2路电压输入，vcc接40-165v电压，vin接12-24v电压，只接一路电压不会升压。这句话把人弄糊涂了。24v电源用此恒流板接vin输入端能理解。但接后不升压。此板需要接哪两路？24v接vin是一路，另一路在哪？还请指教！先谢！

moku · 发表于: 2019-11-1 22:06:41

昶玮家电 2019-11-1 20:39
感谢moku师付在百忙中回复，康佳100v电源供恒流板ca-233应接vcc输入端，在上传的前两张图片看在情理中， ...

CA-233恒流板适用一体电源板背光电路代换,单路开关电源板不适用
VCC接一体电源板原背光电路200V滤波电容取电
VIN接12-24V电压
