乐视X60、X60S、MAX70是乐视第一批大尺寸电视，采用高通方案，主板售价非常昂贵，维修资料基本为0，成为维修界一大难点，这种情况对于iFix团队来说，是无法容忍的，今天iFix君决定跟大家深度剖析此系列主板的维修要点和实战维修经验。
从上图可以看出，此系列主板结构较为分散，整机处理器采用Qualcomm APQ8064，单独MCU控制（WT61P805），多路时序DC输出（PWM8920），60转120HZ变频电路采用PA136PDG,从高发的故障现象来说，不开机、卡LOGO、灰屏故障比较普遍，iFix君就以这些常见故障，来剖析主板结构和维修方法。
一、不开机
在保证各路DC-DC和LDO都正常的情况下，故障范围基本锁定在MCU控制电路和APQ8064及外围电路部分，只要先区分开故障范围，维修就相对简单了，那么怎么区分呢？我们可以通过串口打印来判断。

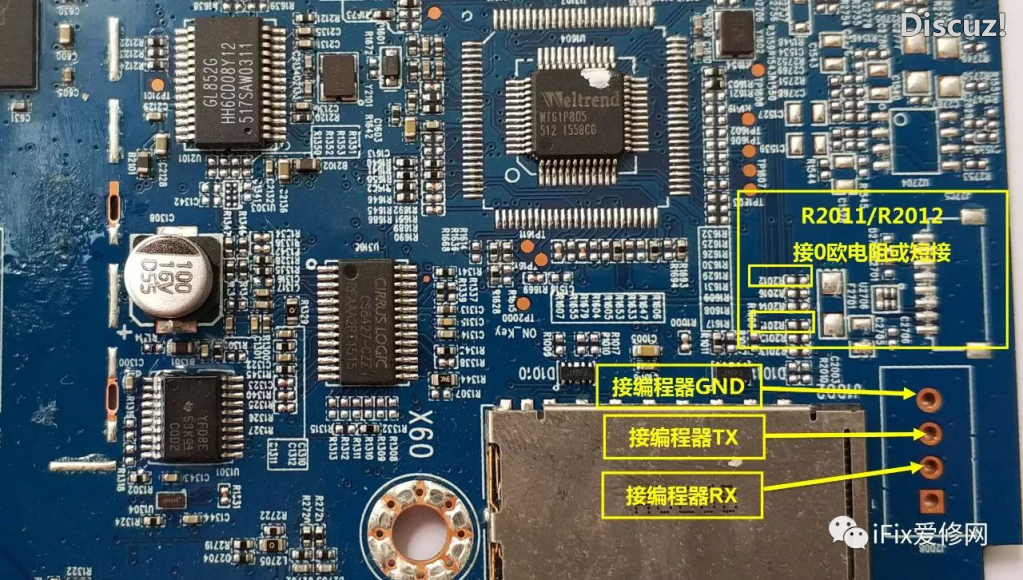

先了解一下此板串口打印的连接方法，如下图：
编程器连接如下图：

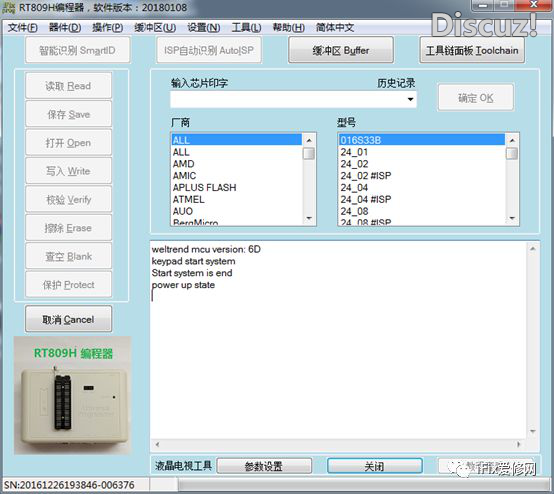

打印信息正常状态如下图：
此板的打印信息较为简单，但是有助于我们区分故障范围，上面的一段打印信息是iFix君通过按键开机的一段打印，什么意思呢？我们先来了解一下：
weltrend mcu version: 6D---MCU软件版本； keypad start system---接收到按键开机信号； Start system is end---已启动系统； power up state---持续开机状态；
从上面的打印可以看出，开机后先读取到MCU软件版本，按压按键后MCU接收到开机信号，然后MCU把开机信号送入APQ8064，检测到系统完全启动，保持持续开机。
如果开机打印信息正常，系统不能启动，那么就要检查APQ8064工作状态及外围电路；如果打印信息不正常，那么就需要检查MCU电路了，下面我们先来了解一下MCU电路的作用。
MCU控制电路的作用：
待机状态下： 1、接收遥控和按键的开机信号； 2、控制LOGO LED亮度； 3、AC-DET信号监控；
开机后： 1、控制LOGO LED 亮度，比待机时略亮； 2、给APQ8064一个开机信号； 3、控制电源板输出所有电压； 4、与APQ8064状态交互； 5、USB Host/Device 切换，USB Host是读数据的接口，而USB Device是提供数据（被读）的接口； 6、交流状态监测； 7、面板按键功能转换；
在实际维修中，不开机故障iFix君还真没遇到APQ8064自身引起的，PMW8920及周边电路组成的多路DC电路故障较多，其次基本为MCU电路故障，而MCU电路故障又分为硬件故障和软件故障。
硬件故障判断很简单，基本工作条件满足（供电，时钟，复位）就会有打印信息出来，软件故障就需要对WT61P805写入正确的软件。
RT809H支持WT61P805在线读写，可能很多小伙伴不知道这个功能，这个可是非常值钱的功能，WT61P805不仅仅用在乐视主板上，还大量的用在了三星主板上，软件故障率非常高，这么值钱的功能一定要牢记！
WT61P805的在线读写，目前为止，市面上的编程器仅RT809H能做到，下面我们一起来跑一遍WT61P805软件读写流程。
1、参考上图，R2013和R2014接0欧电阻或直接短接，然后按照图中提示连接RT809H编程器，注意一下，之前看打印信息的R2011和R2012电阻此时需断开；

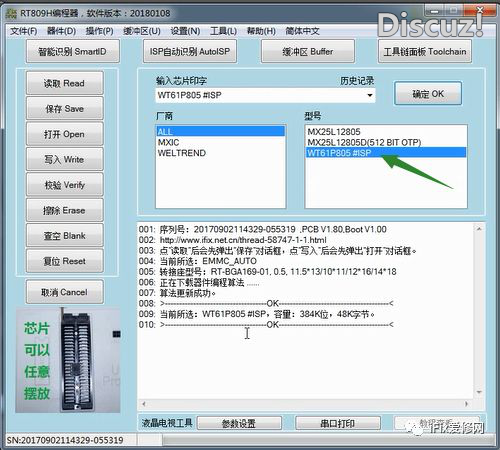

2、主板通电，打开RT809H操作界面，在印字框输入“805”，然后在小类里双击"WT61P805#ISP"；

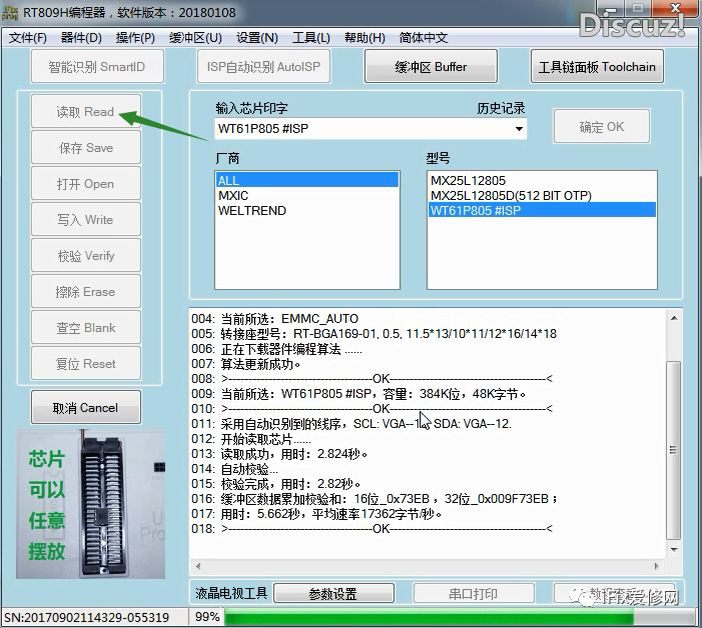

3、点读取，开始读取MCU数据，读取时间很快，几秒可完成，读取完成后保存好正确软件，留着下次备用；

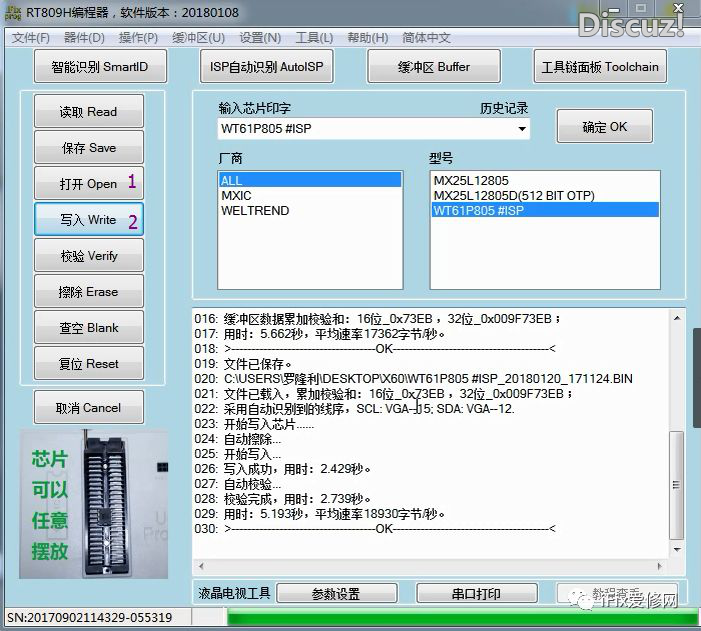

4、写入之前，点打开，打开正确软件，然后点写入，写入时间也非常快；
不开机故障，通过剖析以后，是不是觉得非常容易了？今天就先给大家总结到这里，下节我们继续为大家剖析其他类故障！
公众号回复X60MCU获取MCU固件。
