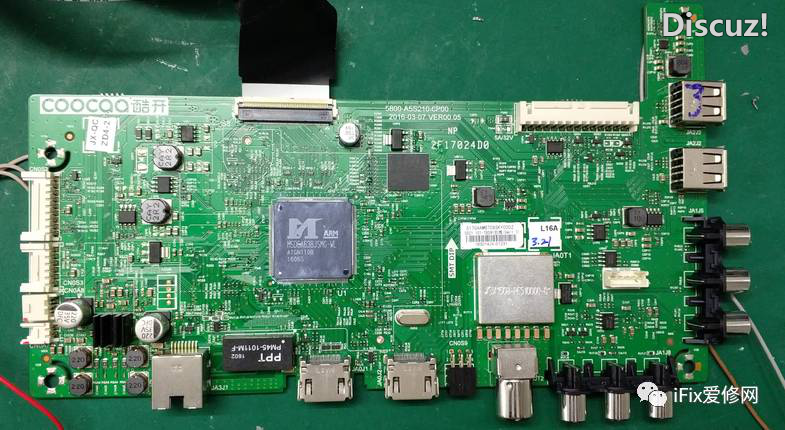

创维5S21机芯的电视型号有40K2、43K2、50K2、55K2、65K2，采用MSD6A638芯片方案，内置1G的DDR，EMMC为8G的东芝THGBMFG6C1LBAIL。
此机芯主程序为通用程序，屏参在U0M5(24C32)内，所以不必担心升级主程序会影响到屏参问题。下面跟大家分享一下，怎么用RT809F/H对此款主板进行刷机。
一、打印查看方法
打印查看可以用自带的打印框查看，也可以用SecureCRT超级终端进行查看，控制台命令需要用到“SecureCRT超级终端”。

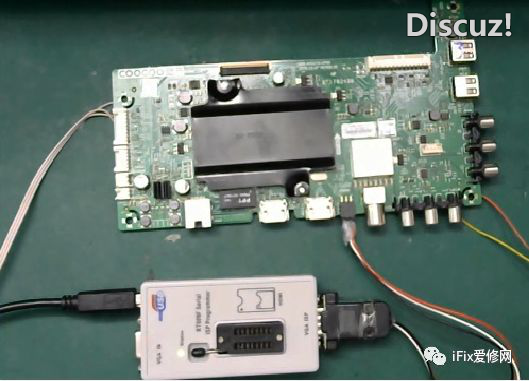

主板串口打印在CN0S9口，打印查看时，需要编程器的RX/TX/GND与此处连接，连接时认准地（GND）即可，剩下的RX/TX可以通过编程器软件来自动识别。
iFix君比较习惯自己做的VGA口转插针，毕竟VGA口比较通用，做的时候从12/15脚引出来，RT809F/H都可以使用。
用自身打印框查看打印时，打开RT809F操作界面，点下方参数设置，在弹出来的设置框内有线序选择，和串口速率选择，一般我们使用VGA口12/15脚转插针时，基本就两个线序，不是第一个就是第二个，所以选择第一个没打印时，那么就选第二个。串口速率默认115200即可，新型主板目前都是这个速率，选择好后直接点保存。

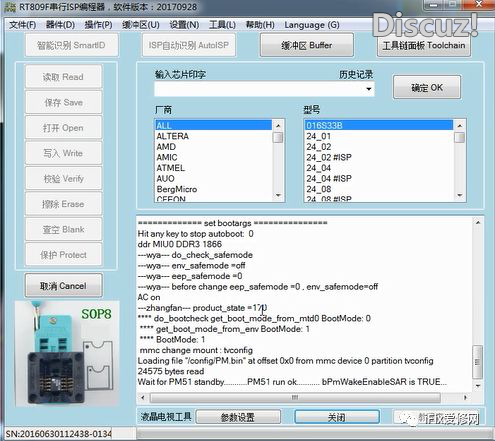

点下方串口打印，通电后就可以看到打印信息。
有人说打印框内显示内容不方便查看，其实每一次点“串口打印”时，桌面上会有一个“Print.log”记录文本，方便分析打印信息时查看，点下方“关闭”，然后打开桌面记录文本。

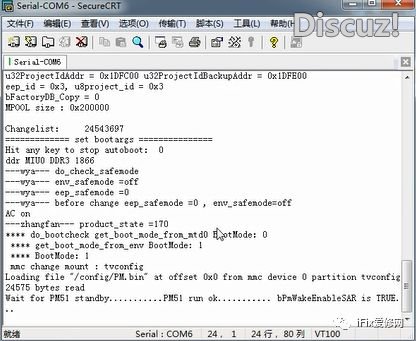

自身打印框能看到打印信息，“SecureCRT超级终端”也就能看到打印，只要设置好COM端口即可，SecureCRT超级终端设置已经有太多文章介绍，这里不再赘述。
二、引导写入方法

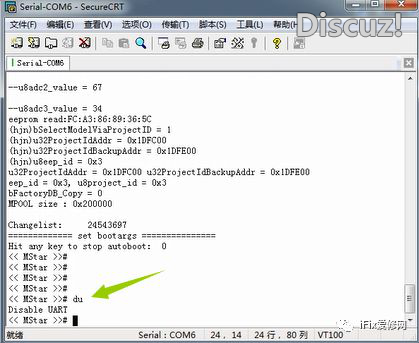

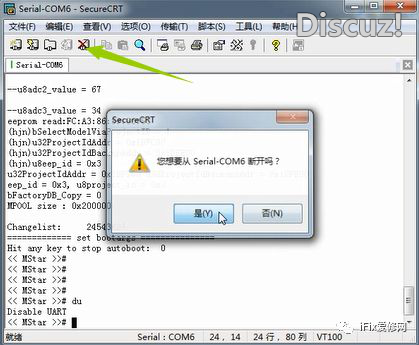

在有打印信息的情况下，准备写入引导之前一定要记住一个步骤，先关闭串口，不然会连接失败，或写入出错，下面先跟大家说一下串口关闭方法。 按住电脑“回车”键不松，主板上电，进入控制台，在控制台下输入“du”后回车，如下图：
串口关闭后，断开连接，如下图：

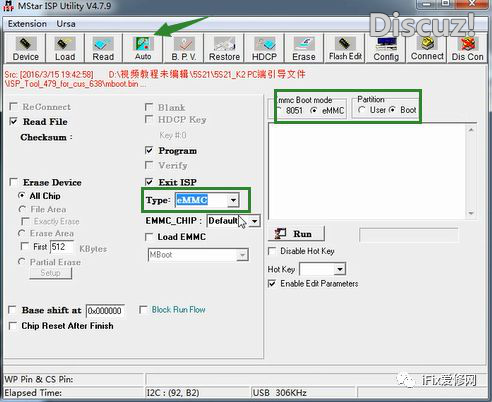

打开638方案专用写入平台，点“Auto”选项，然后按下图设置。

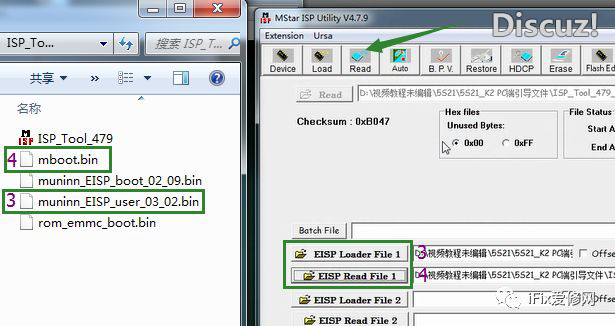

点“Read”选项卡，然后在下方选择写入文件，按照“1”、“2”的顺序，依次导入。重新点回“Auto”选项卡。

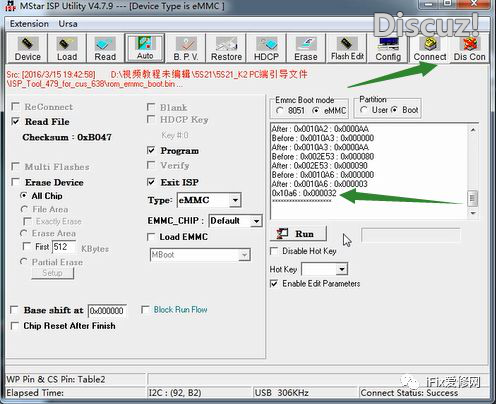

点一下“Connect”，开始连接主板，在最下方显示0x10a6:0x000032，表示连接正常，如果不是，说明连接异常，就需检查之前的细节，如下图：

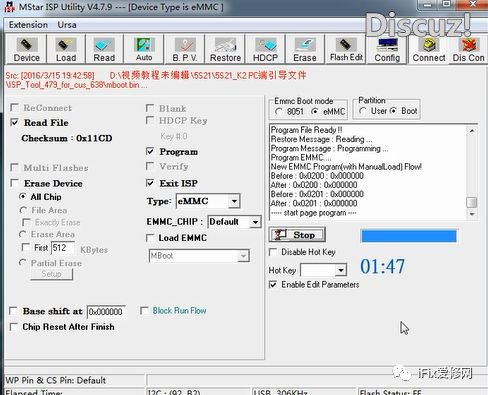

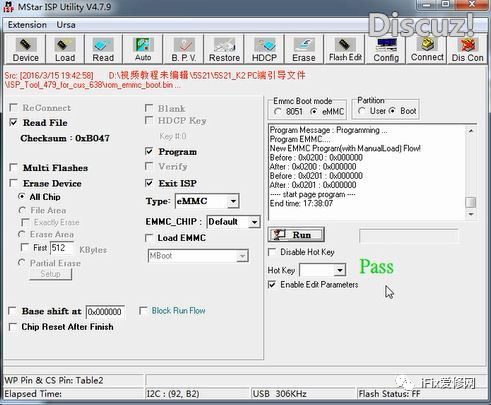

点“Run”开始写入，写入成功后显示Pass，如下图：
再次点“Read”选项卡，然后在下方选择写入文件，按照“3”、“4”的顺序，依次导入。重新点回“Auto”选项卡。
再次点一下“Connect”，重复之前步骤，开始连接主板，在最下方显示0x10a6:0x000032，连接正常后，点“Run”开始写入，写入时间大约2分钟，如下图：
三、主程序升级

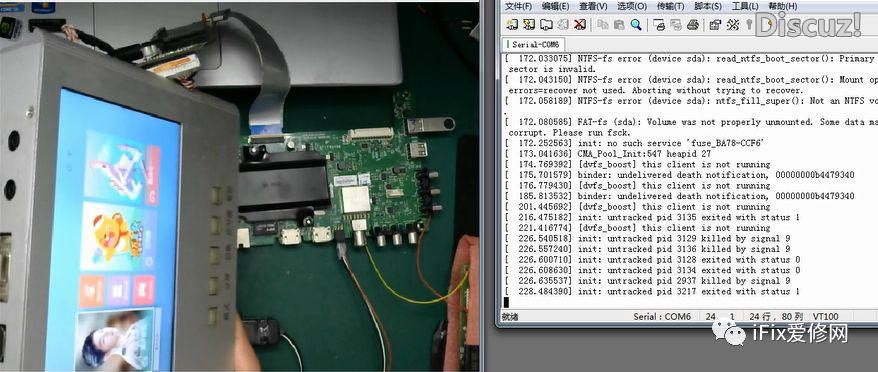

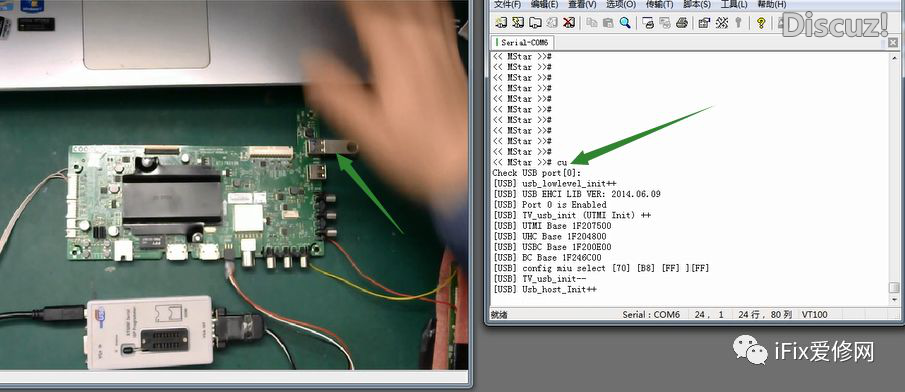

准备好U盘，将厂家提供的“MstarUpgrade.bin”升级程序放入U盘根目录，插入主板USB端口，重新连接“SecureCRT超级终端”，在控制台下输入“cu”后回车，注意cu小写，识别U盘升级文件并开始升级，如下图：
第一次启动较慢，耐心等待。。。

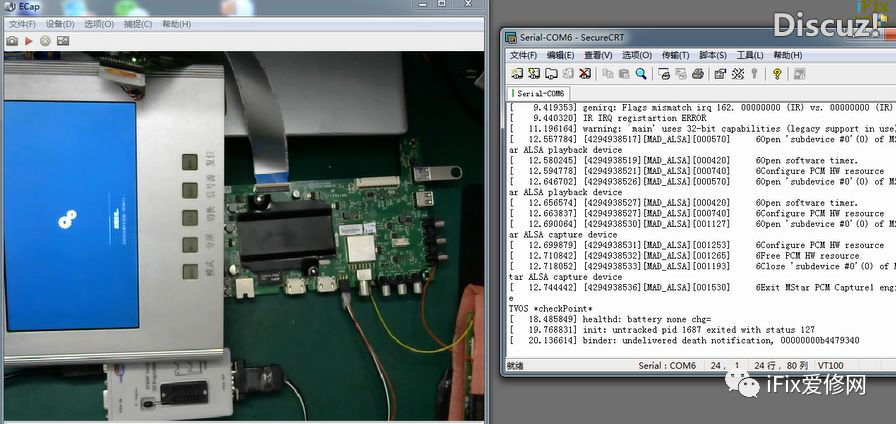

启动完成！
四、RT809H写入方法

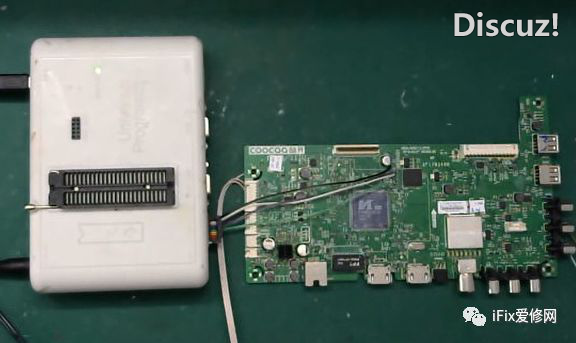

1、按照点位图用iFix官方ISP彩线分别焊接好CMD（紫色）、CLK（白色）、D0（绿色）、地（黑色）这四个点，然后插入RT809H编程器ISP口；

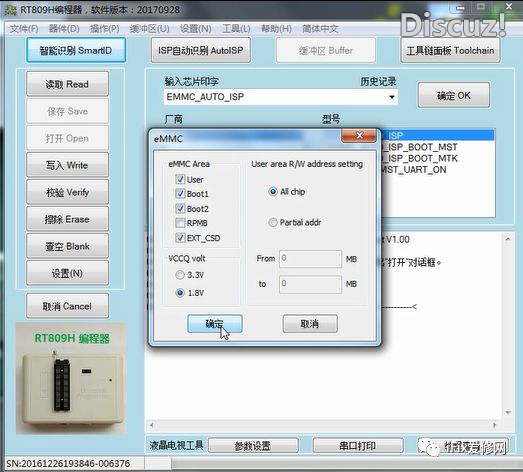

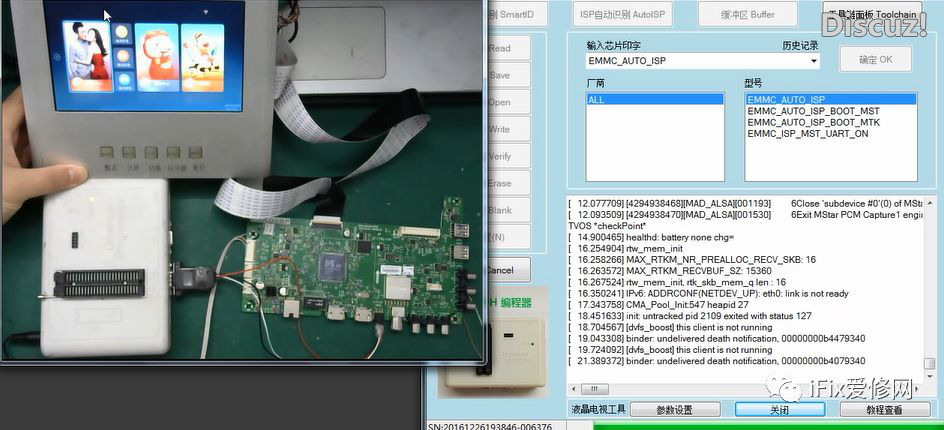

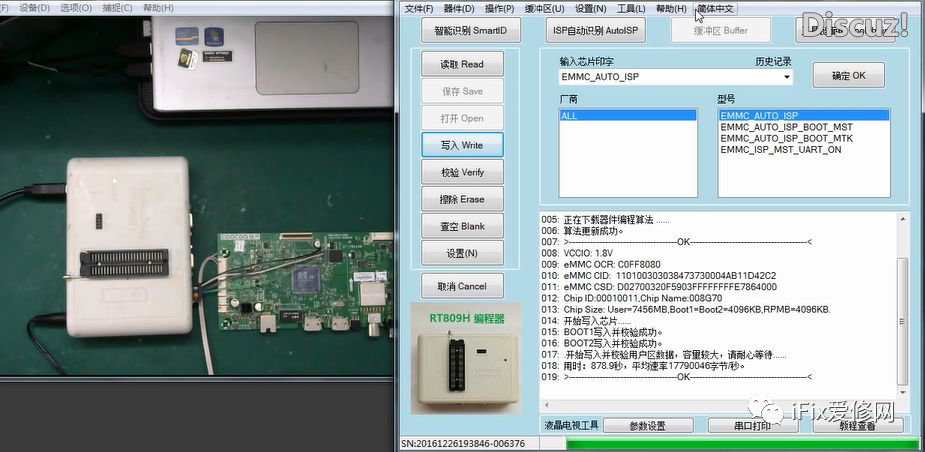

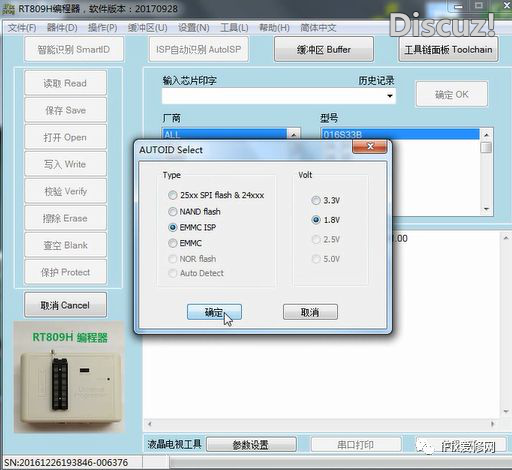

2、打开RT809H操作界面，在芯片印字框内输入“EMMC”，在下面小类里选择“EMMC_AUTO_ISP”，如下图：
3、点设置，弹出来的小框按下图设置好后点确定。

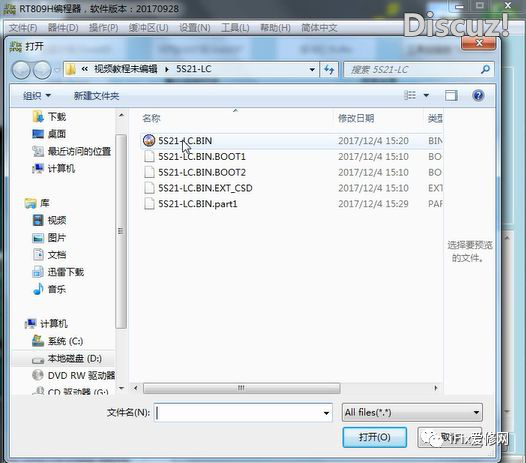

4、点写入，在弹出的路径框选择RT809H专用写入软件，鼠标双击任意一个文件，开始写入。
5、芯片容量较大，程序较多，写入时间略长，15分钟左右。
6、通电试机，所有功能正常，软件写入成功！
点位图如下：
回复5S21获取软件下载地址。
