今天跟大家分享的这款主板是海尔新款主板,故障率极高,多数故障为卡LOGO或开机后灰屏,厂家提供强制升级包,只能解决一部分,还有一部分是U盘升级后仍然无效,暂时找不到解决方案。
iFix接到需求,开始着手准备解决方案,由威彩吴总提供了两块主板,其中一块好板,一块坏板,从好板备份好数据后,写入坏板,完美开机,所有功能正常。下面就跟大家跑跑流程。 主板参数信息如下:

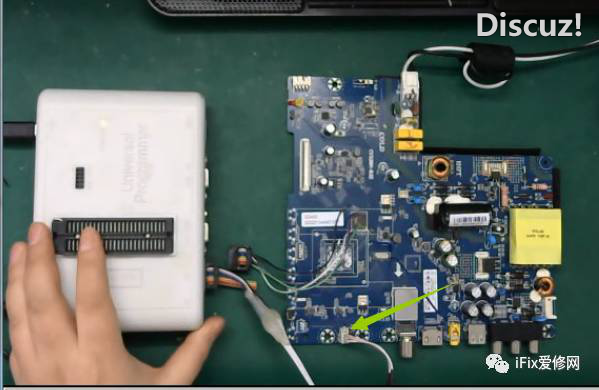

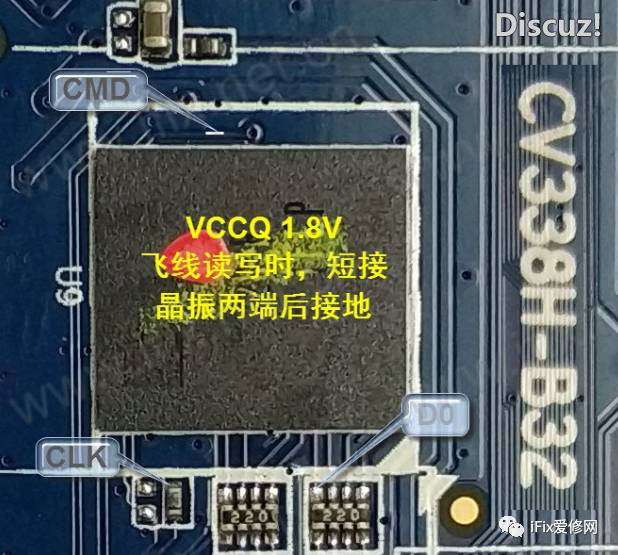

按照点位图焊接好ISP线,CLK(白色)、CMD(紫色)、D0(绿色)、地(黑色),然后短接晶振两端到地,如下图:

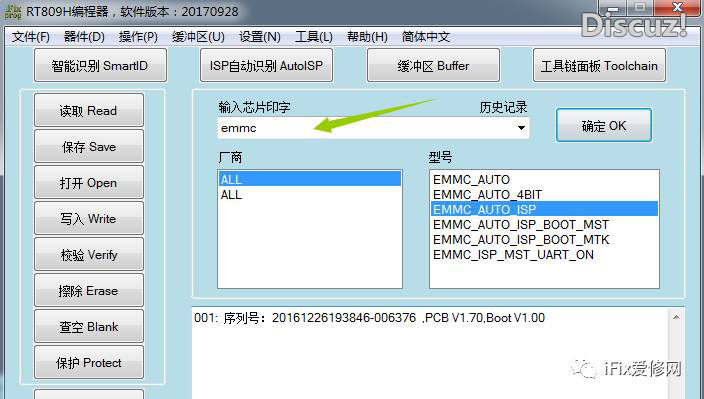

打开RT809H操作界面,在印字框内输入EMMC,弹出来的小类选择“EMMC_AUTO_ISP”,如下图:

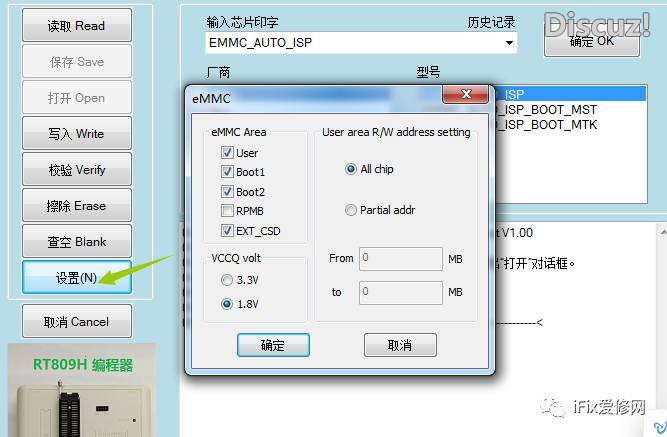

点设置,弹出来的小框按照小图设置,如下图:

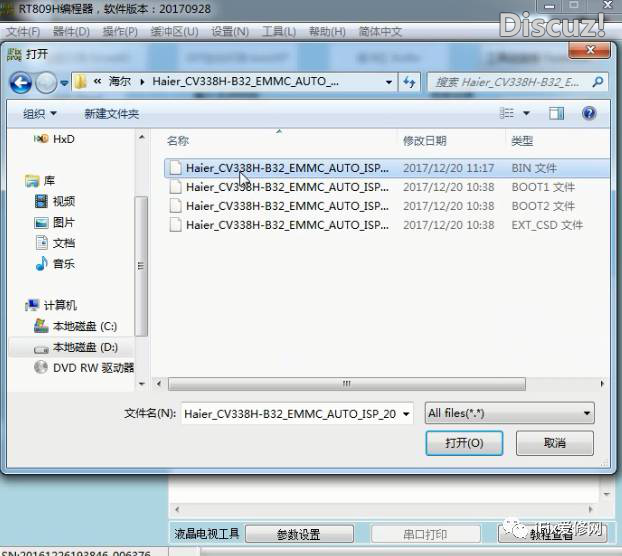

点写入,在弹出的文件路径里选择备份文件,双击任意一个开始写入,如下图:

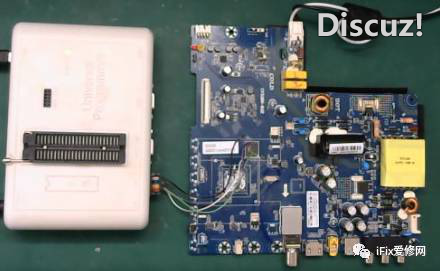

大约不到10分钟,4G备份文件写入成功,如下图:
接下来开始验证,此款主板的串口位置在J45处的4PIN插座,对应连好RX、TX、GND到编程器ISP端口,可以查看打印。

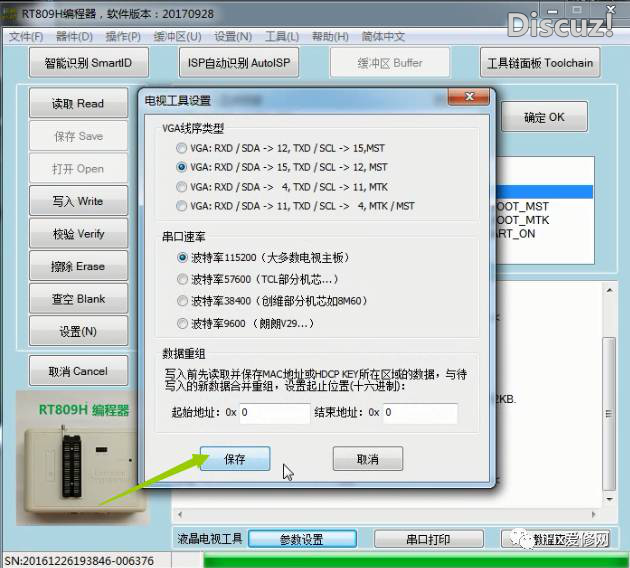

这时要注意,点底部参数设置,选择好线序后一定点要点保存(因为这时还没从EMMC读写状态切换到打印查看状态),线序一般就两种不是第一种就是第二种,保存好后,点“串口打印”。
主板重新通电后,就可以看到开机启动过程的打印信息,如下图:
开机一切正常。
最后分享点位图如下:
公众号回复海尔CV338获取软件下载地址。 昨天听见一部分小伙伴喜欢工程师桌面用的工具集,现在一起打包上传。 回复工具集获取下载地址。
