RT809H使用教程——实战:巧用串口控制台命令修复灰屏故障

  [复制链接]
发表于: 2017-10-21 17:33:31
| 显示全部楼层 |阅读模式
本帖最后由 shirleyhuang 于 2017-10-21 17:36 编辑

电视型号:长虹UD42B6000ID
机芯:ZLS47HIS
板号:JUC7.820.00084354
芯片方案:MSD6A818
故障现象:开机灰屏,声音正常

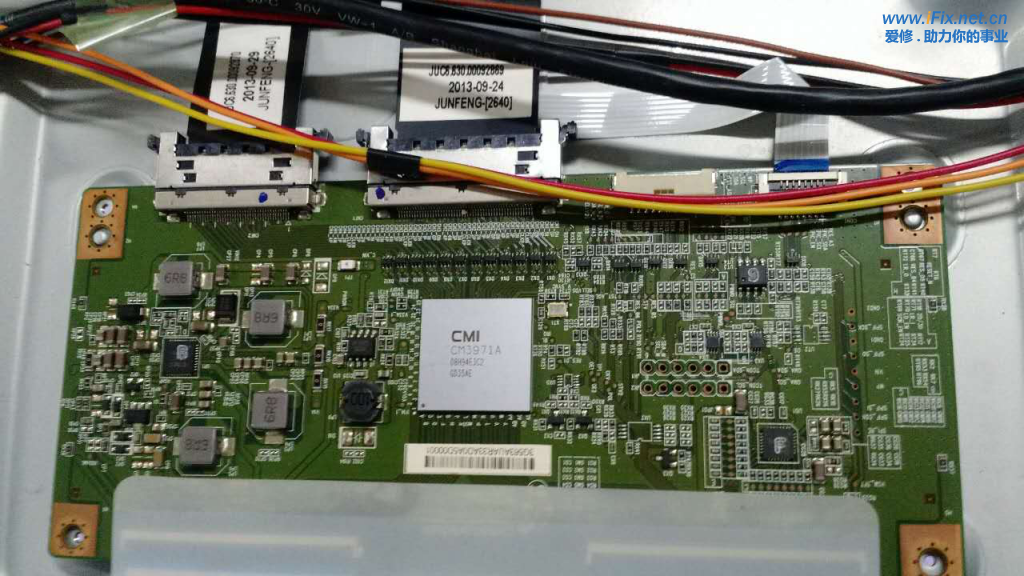

        根据故障现象大致判断,故障范围在主板LVDS、逻辑板、屏;此机状态为1920x1080 120HZ双屏线上屏,屏型号:群创V420DK1-LS1。

首先测量上屏供电12V正常,测量LVDS信号所有引脚均为0V,断开上屏线测量电压不变,故障暂时锁定在主板。

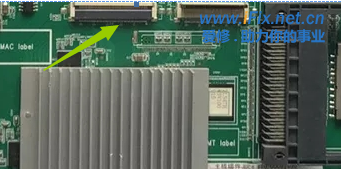

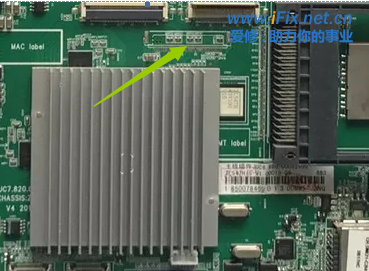

观察主板预留有4K信号输出接口,此板未用此功能,但有5组0欧电阻连接,测量0欧电阻上电压时,发现5组0欧电阻上的电压均为1.85和0.76,怀疑LVDS输出格式错误,于是准备在串口控制台下查看当前屏参数。

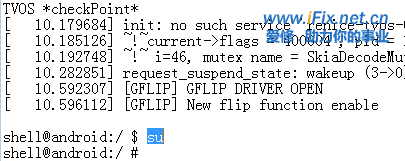

RT809H编程器连接主板串口,打开SecureCRT并连接,重新开机后等待一会让系统完全启动,打印窗口内敲回车,输入su,再敲回车,如下图:

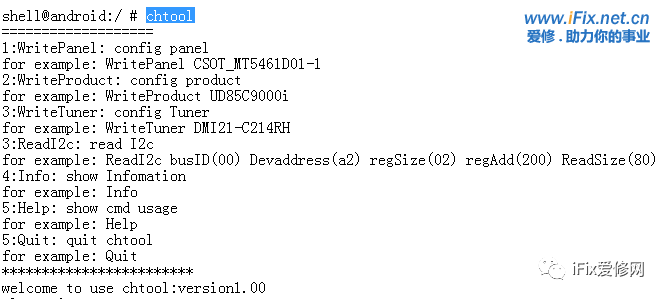

shell@android:/ #后面输入 chtool并回车,如下图:

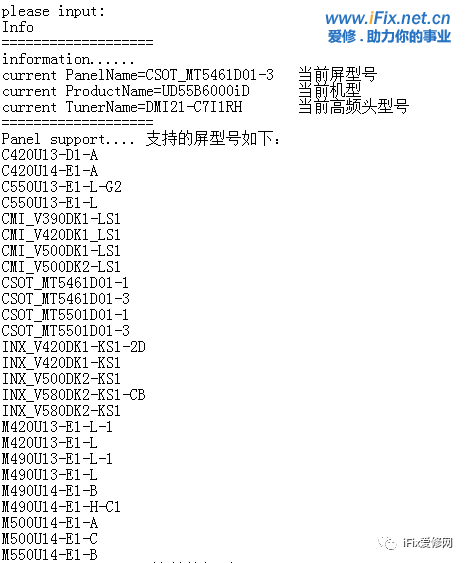

上图敲命令以后,出现一系列此芯片方案支持的操作命令及示例,很方便!我们按照示例输入查看参数命令Info后回车,如下图:

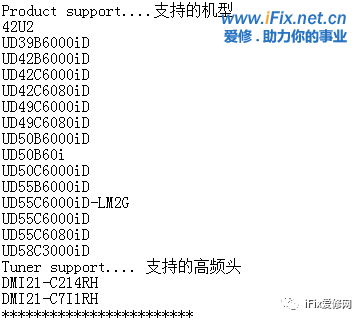

通过上图可以看到,此板能支持的屏参数还是比较丰富的,算是为经常换屏师傅的一种福利吧,不会为代换后的后遗症发愁了!

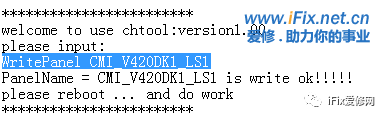

        当前屏参为CSOT_MT5461D01-1,而非本机的CMI_V420DK1_LS1,下面就要对这个错误的参数进行修改;按照示例输入WritePanel CMI_V420DK1_LS1后回车,如下图:

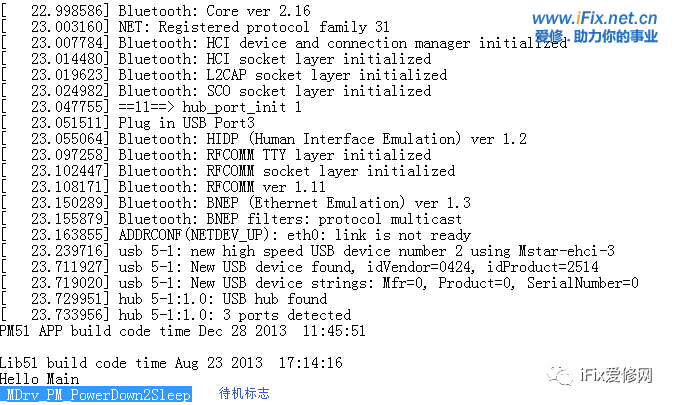

主板重新上电,遥控或按键二次开机,等待主板完全启动后,再按遥控关机键,等待打印信息出现待机标志,如下图:

二次开机,出现正常的开机画面和图像,所有功能均正常,维修结束!

后记:熟练掌握控制台命令,会让我们少走很多弯路,在实际维修中,这种两难的判断很让人抓头,通常维修工程师会通过代换来完成维修,费时费力不说,还可能增加很多维修成本,通过这些常用命令可以了解到本机工作状态并操作它,让维修事半功倍!iFix君也经常看到一些维修师傅换屏后,各种调试,各种硬改等等,往往还达不到最佳效果,修屏换屏的师傅如果掌握这些方法,换屏后的各种调试还难吗?一起来学习吧!
