RT809H使用教程——长虹主板不开机修理实例

shirleyhuang · 发表于: 2017-10-18 10:30:36

故障现象：不开机

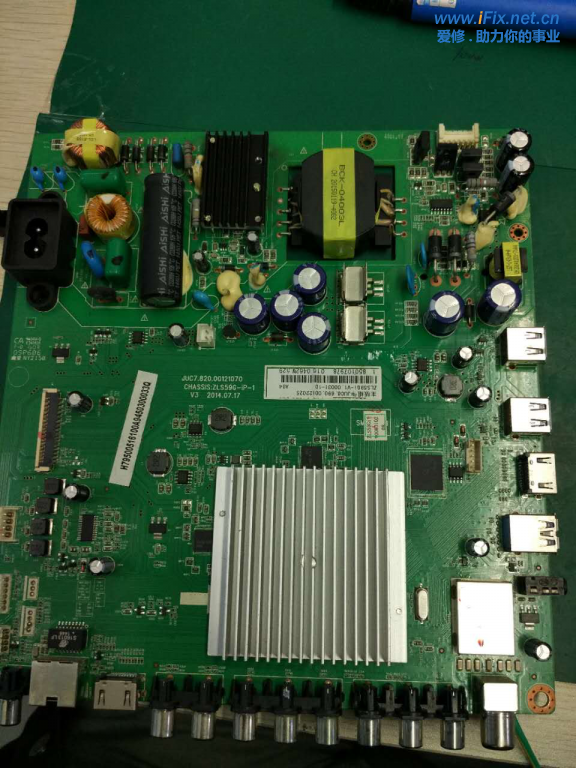

主板板号：JUC7.820.00121070

芯片方案：MSD6A628

检修过程：此板为三合一板，不开机首先检查电源部分，电源一直输出稳定的12V，判断为主板部分可能有故障，先在路测量待机3.3V,内核1.2V供电，数字3.3V供电，DDR1.5V供电都正常，测这几个电压对地阻值也没发现明显短路，于是连接串口准备查看打印来做进一步判断，对照电路图找到主板的串口位置是J202，对照接口接好809H编程器的RX、TX、GND三根线，由于是第一次接触这个板，不知道线序，此板为MSD6A628芯片方案，所以准备用RT809H的ISP自动识别功能来识别线序；

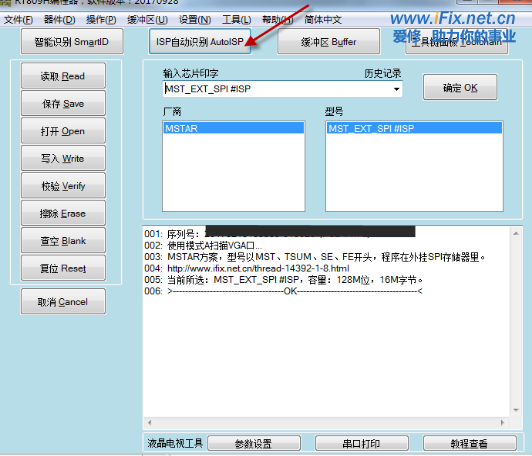

操作步骤是：第一步打开809H编程器的界面，第二步主板交流上电，这时点击809H软件界面的ISP自动识别，这时会看到编程器和主板连接成功；

这一步很重要，如果不能连接成功的话，则下一步的打印信息将不能看到，连接成功后点击工具链面板，找到SecureCRT工具，打开并连接后就可以查看打印信息了。

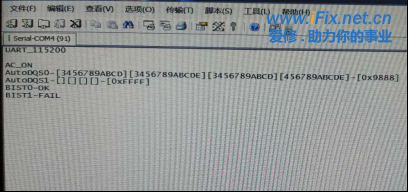

主板重新上电，就能看到此机的打印信息如下：

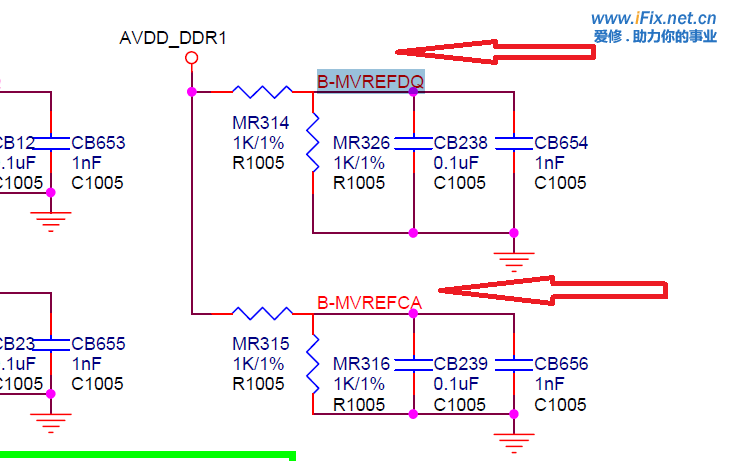

这个打印信息显示BIST1-FAIL实际就是DDR1检测失败，DDR1是主板的MU2位于主芯片的上部，因为DDR0检测通过，所以不怀疑DDR的供电，需要检测MU2的基准电压和通讯部分，测量MU2的两个基准电压B-MVREFCA B-MVREFCA都是0.75伏正常。

接下来用电阻档检测DDR1和主芯片之间的通讯排阻没有发现异常，修到此处感觉不妙了，这种情况下DDR主芯片都有可能损坏，咨询809H技术团队老师后，才知道自己测量方法有误，重新用二极管档测量DDR通讯线路，方法是用二极管档红笔接地黑笔测量排阻端对地的在路压降找到异常。经过一番测量后发现MRP42的DDR一侧的两根信号线对地压降是450和398，主芯片一侧两根信号线对地压降是470和393，和其他线路对比测量发现电阻两端的正常值是393和398；

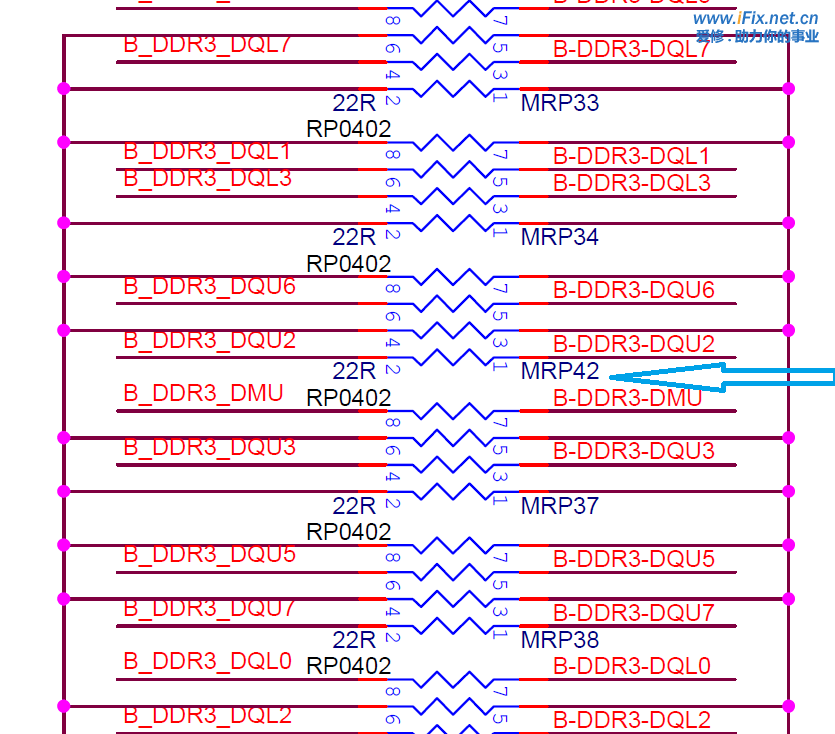

查看图纸标识是DQU6和DQU2此两端压降正常时应当一样，看来有希望了，画个简图分析后得出结论是MRP42主芯片这一端有开路现象，如下图：

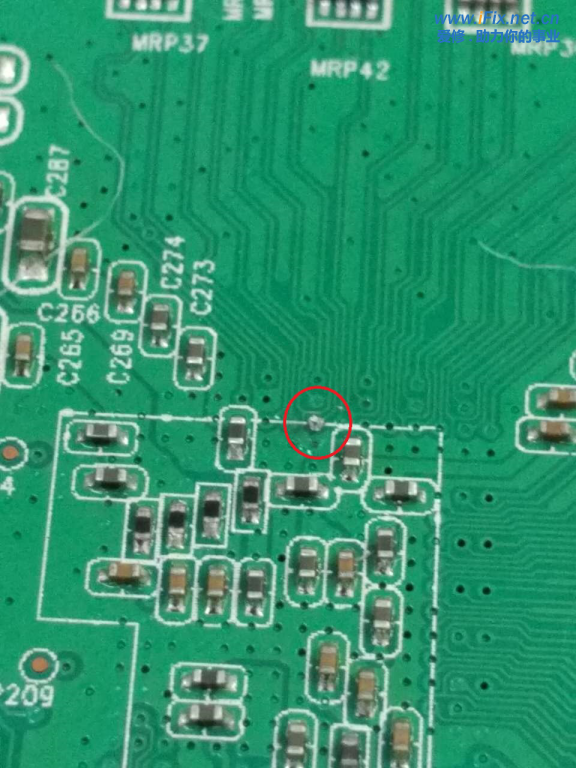

为了验证判断于是拆下MRP42，再次测量靠近主芯片一端对地值，发现基本为无穷大，判断这一路到主芯片之间通讯或主芯片自身有故障，顺线路查到去主芯片底部有一个过孔，尝试对过孔处理，处理方法是用微型0.25麻花钻头对这个孔进行打孔，打到一半后停止，然后用合适的细铜丝刮去漆皮上好锡插进去焊好，弄好后测量对地压降值恢复。如下图：

通电试机故障排除。
