RT809H使用教程——EMMC_AUTO_ISP飞线读写创维8A13机芯EMMC数据

  [Copy link]
Post time: 2017-2-20 18:58:59
| Show all posts |Read mode
809H EMMC ISP  飞线功能在线读取创维8A13机芯数据教程】[size=14.6667px]

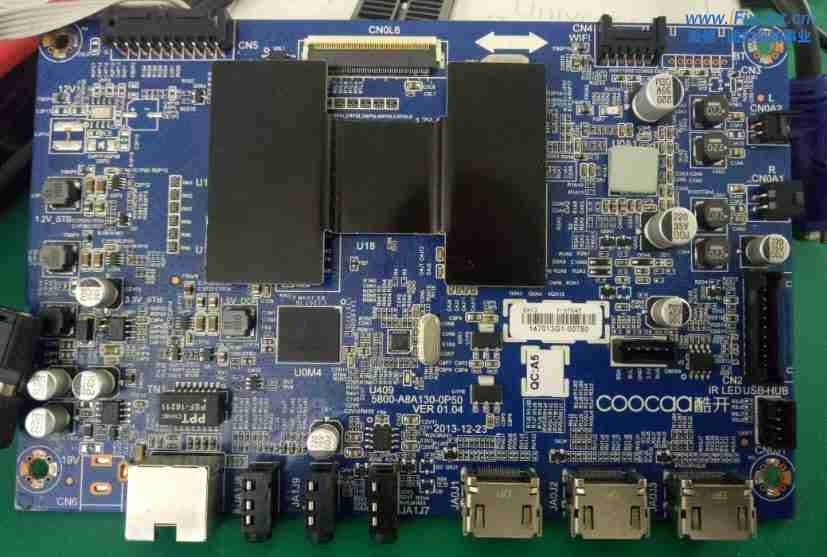

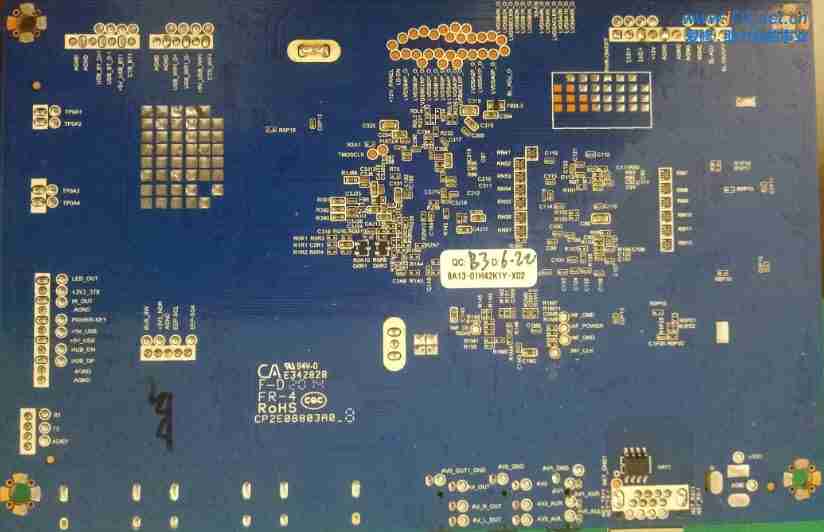

   首先:先看看板子正面和背面的高清照片

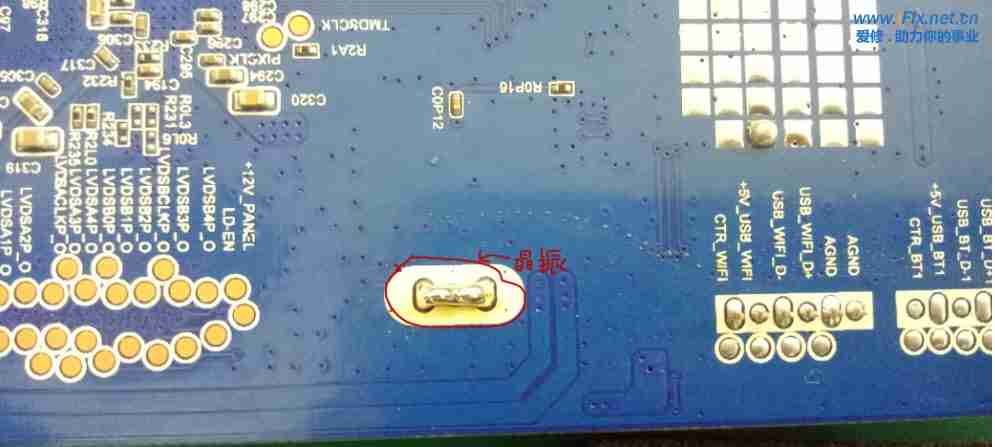

二:要使主芯片停止工作,(供电,时钟,复位)最容易的是晶振,把主芯片的晶振X0R2(在屏线排插傍边)的两个引脚接地。

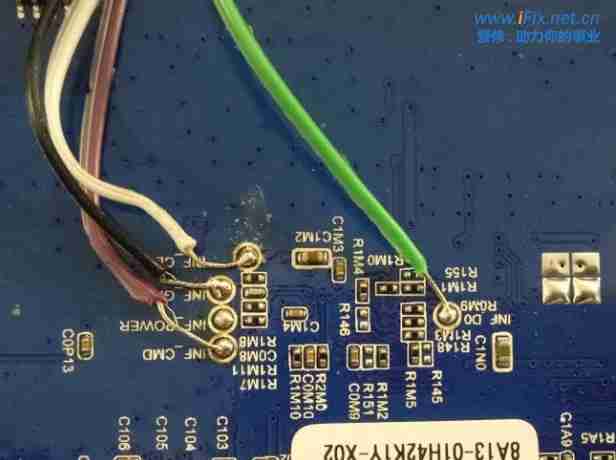

三:找到EMMC  的几个关键引脚测试点  DO  CMD    CLK    GND  最少4根线,而且线的超度不要超过10cm.

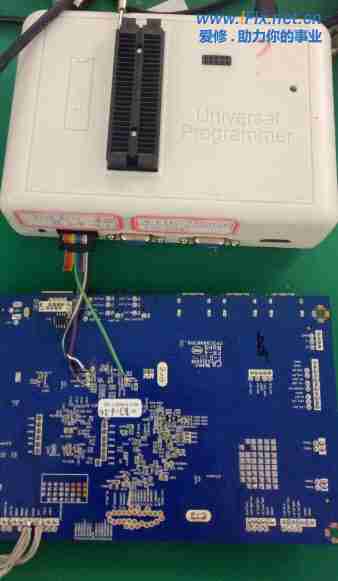

我只接了四根,EMMC的POWER 用板子自己的供电,所以少了一根,给板子接上12V的供电就可以了。

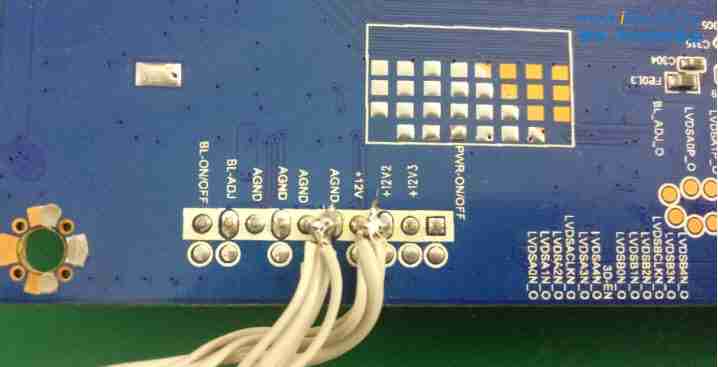

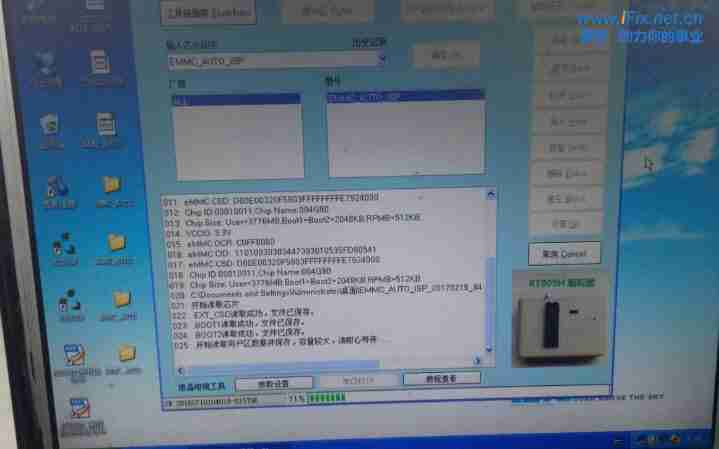

四:给液晶主板加上12V的供电,打开编程器的软件,选择EMMC_AUTO_ISP    点击读写就可以了

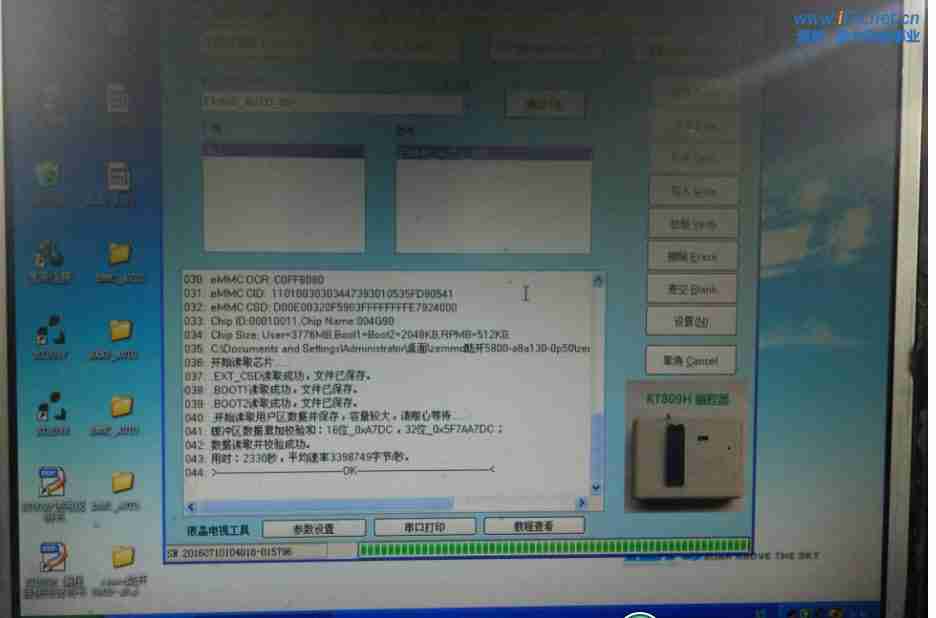

读写成功。

注意:4G的EMMC 需要30分钟左右,在读取的过程中尽量减少人为干扰(包括电动螺丝刀、大功率电源,在开关瞬间都会出现强干扰,影响EMMC ISP高频率读写)。


EMMC_AUTO_ISP飞线读写,一定要让主芯片停止工作,读写成功率才高,方法有:断供电、短接主芯片的晶振2个脚到地、复位脚加电平强制复位。最简单的方法是:短接主芯片晶振2个脚到地,使用原机的供电,VCCIO电压与EMMC供电一致,飞4根线(CLK/CMD/D0/GND)读写。

This post contains more resources

You have to Login for download or view attachment(s). No Account? Register

x
Reply

Use magic Report

Post time: 2017-2-21 22:26:03
| Show all posts

谢谢  坛友分享
Reply Support 3 Not support 0

Use magic Report

Post time: 2017-10-24 14:07:05
| Show all posts

感谢分享
Reply Support 1 Not support 1

Use magic Report

Post time: 2017-2-22 18:43:38
| Show all posts
DSF1963 发表于 2017-2-22 15:28
在线读写要30分钟?这么久谁受得了?这么慢也没意思了。

3M多/S的在线读取速度,以经非常快了,写入可以更快,如果你追求速度,快可以将EMMC 芯片拆下来,用转接座离线读写。速度超快。但需要你有一定的BGA芯片焊接功底。
Reply Support 2 Not support 0

Use magic Report

Post time: 2017-10-29 20:15:45
| Show all posts
谢分享经验  EMMC_AUTO_ISP飞线读写,一定要让主芯片停止工作,读写成功率才高,方法有:断供电、短接主芯片的晶振2个脚到地、复位脚加电平强制复位。最简单的方法是:短接主芯片晶振的2个脚到地,使用原机的供电,VCCIO电压与EMMC供电一致,飞4根线(CLK/CMD/D0/GND)读写。
Reply Support 1 Not support 0

Use magic Report

Post time: 2017-10-24 14:05:20
| Show all posts

感谢分享
Reply Support 1 Not support 0

Use magic Report

Post time: 2017-2-22 15:28:12
| Show all posts
在线读写要30分钟?这么久谁受得了?这么慢也没意思了。
Reply Support 0 Not support 1

Use magic Report

Post time: 2017-2-21 22:57:22 From the mobile phone
| Show all posts
我修就修 发表于 2017-2-21 09:36
谢谢           分享好经验

谢谢           分享好经验
Reply Support 1 Not support 0

Use magic Report

Post time: 2017-2-21 09:22:04
| Show all posts
很喜欢这样的教程  多多益善
Reply Support 1 Not support 0

Use magic Report

Post time: 2017-2-21 08:22:15
| Show all posts

点错了,应该是给楼主啊! 还要麻烦楼主下楼看看啊!;
Reply Support 1 Not support 0

Use magic Report

Post time: 2017-2-21 01:40:50
| Show all posts
看看了看看了

Comments

很详细,很到位。关键点都指出了!  Post time 2017-2-21 08:19
