RT809H教程——笔记本EC芯片MEC1633_MEC1632_MEC1609_MEC16_MEC50系列飞线读写_解密

  [Copy link]
Post time: 2016-11-6 22:57:14
| Show all posts |Read mode

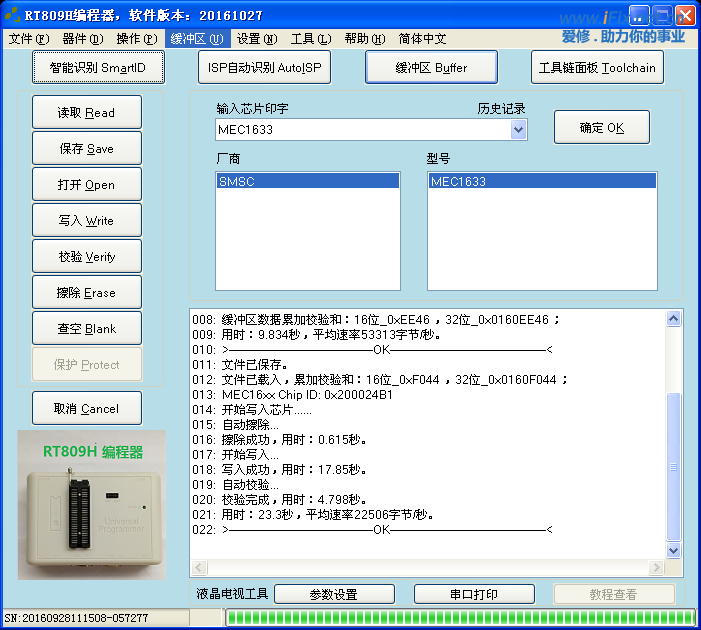

软件版本:161027及更新的版本

*************************************************************
MEC1633使用RT-BGA169-02转接座离线读写视频教程:
http://v.youku.com/v_show/id_XMTkzMTY2NTE4OA==.html?spm=a2hzp.8253869.0.0.lSP35d&from=y1.7-2

*************************************************************

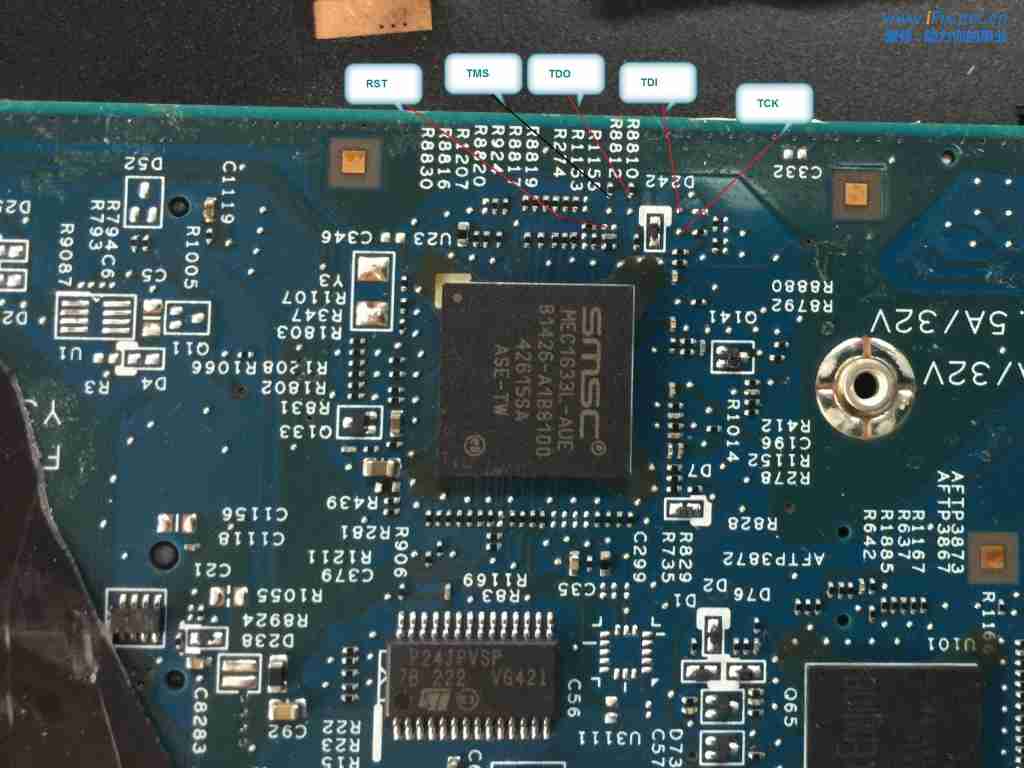

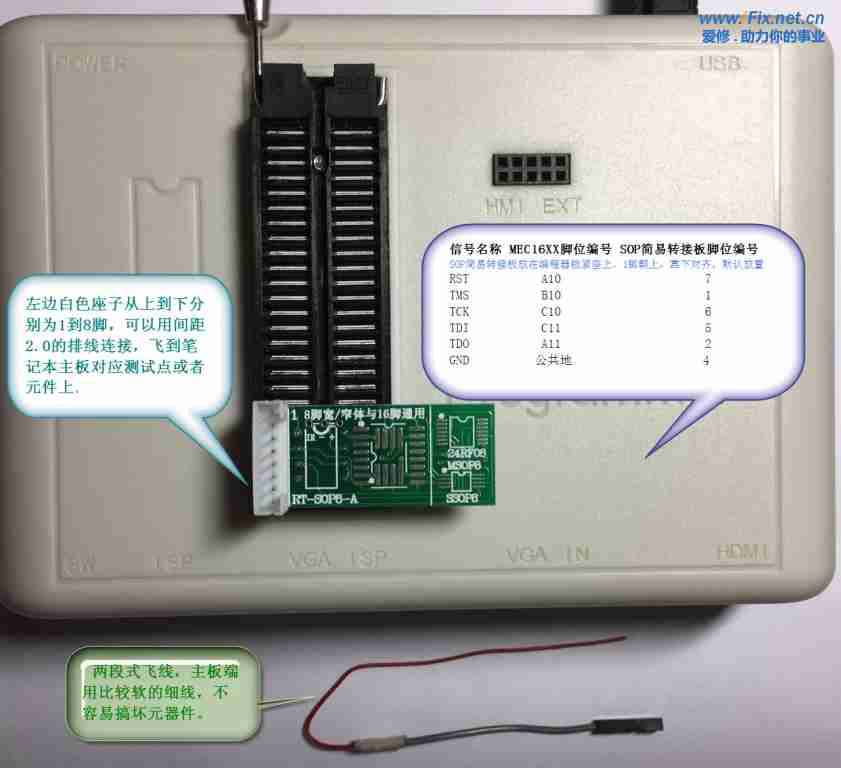

根据主板图纸找出RST/TMS/TCK/TDI/TDO五个信号加一个GND,飞线到编程器上。部分主板上,EC JTAG接口的RST脚是空焊盘,需要补焊一个10K电阻。线不要太长了,TDI/TDO这两条线要特别注意防干扰,离TCK远点。


X1C JTAG












补充说明:不少用户咨询如何破解超级用户密码,
此芯片是192KB的Flash加2KB的EEPROM(存放SVP超级用户密码和UUID),通过JTAG接口,Flash可读可写,EEPROM可写不可读。选择“MEC1633_256K”读取后再写入,会把SVP超级用户密码和UUID所在的EEPROM区域(实际容量只有2KB)清空。然后使用以下工具重写SN/UUID就可以了。

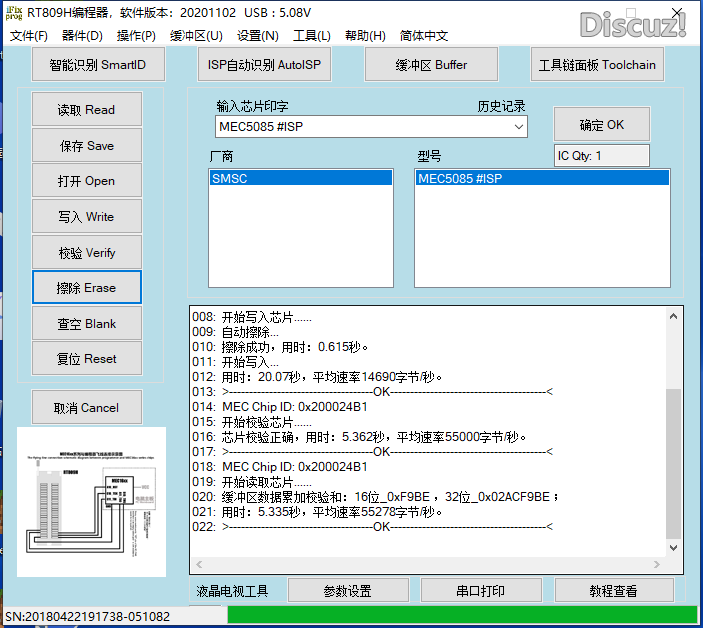

部分板子用的MEC系列(比如MEC5075),BOOT区域(Flash前4KB)加了读写保护功能,读取时BOOT区域如果都是FF,请不要直接写回去。DELL的BIOS程序文件里,可以提取出完整的EC BIN文件。如果你确定要重写BOOT区域,请确保EC的FPW#脚为低电平。
















This post contains more resources

You have to Login for download or view attachment(s). No Account? Register

x
Reply

Use magic Report

 Author| Post time: 2016-11-7 08:51:36
| Show all posts
rainhenry 发表于 2016-11-6 23:58
请问RT809F有这个功能吗?

809F可以支持KB90、MEC16系列,使用方法也一样,不过809F要支持IT8系列和NPCE系列,需要另外购买PEB扩展板和对应的简易转接板,而809H直接可以支持这4个系列的EC读写,速度更快,联机更容易。
Reply Support 1 Not support 0

Use magic Report

Post time: 2016-11-6 23:58:12
| Show all posts
请问RT809F有这个功能吗?
Reply Support Not support

Use magic Report

Post time: 2016-11-8 20:33:20
| Show all posts
admin 发表于 2016-11-7 08:51
809F可以支持KB90、MEC16系列,使用方法也一样,不过809F要支持IT8系列和NPCE系列,需要另外购买PEB扩展 ...

  也就是说 在仅仅只有RT809F的情况下 无论如何都要再花钱买PEB或者再花钱买RT809H,否则IT8和NPCE的EC就没法玩了   看来再花钱是避免不了哈

Comments

因为这两个系列EC读写要用到的信号脚位多,809F锁紧座不够用,必须要PEB扩展或者直接用809H读写。  Post time 2016-11-8 22:38
Reply Support Not support

Use magic Report

Post time: 2017-11-1 22:26:55
| Show all posts
为什么把MEC1633 256KB的这个型号给去掉了呢?好多机子备份的192KB再写入以后序列号就没了,开机报错,是不是用256KB备份再写入就没问题了呢?听说后面的是加密的,不知道是不是所有机型都加密呢,有没有人试过?
Reply Support Not support

Use magic Report

Post time: 2017-12-8 15:23:50
| Show all posts
为什么不能下东西啊
Reply Support Not support

Use magic Report

Post time: 2018-1-25 22:30:59
| Show all posts
请问大师,我这个809H怎么找不到mec1633读写256KB的那个选项呢
Reply Support Not support

Use magic Report

Post time: 2018-3-31 17:46:35
| Show all posts
各位大神,我飞了这6条线提示芯片可能已经损坏或者加密了,数据无效
Reply Support Not support

Use magic Report

Post time: 2018-3-31 17:49:46
| Show all posts
是不是线太长了,还是要加供电么啥的
Reply Support Not support

Use magic Report

Post time: 2018-4-4 21:32:10
| Show all posts
还没修过笔记本,先来学习学习
