RT809F使用教程 —— FLI8532在线读写方法_以TCL GC32机芯为例

[复制链接]
发表于: 2013-7-7 11:58:29
| 显示全部楼层 |阅读模式
编程器:RT809F,软件版本:RT809F安装软件-130410版,加130705补丁。

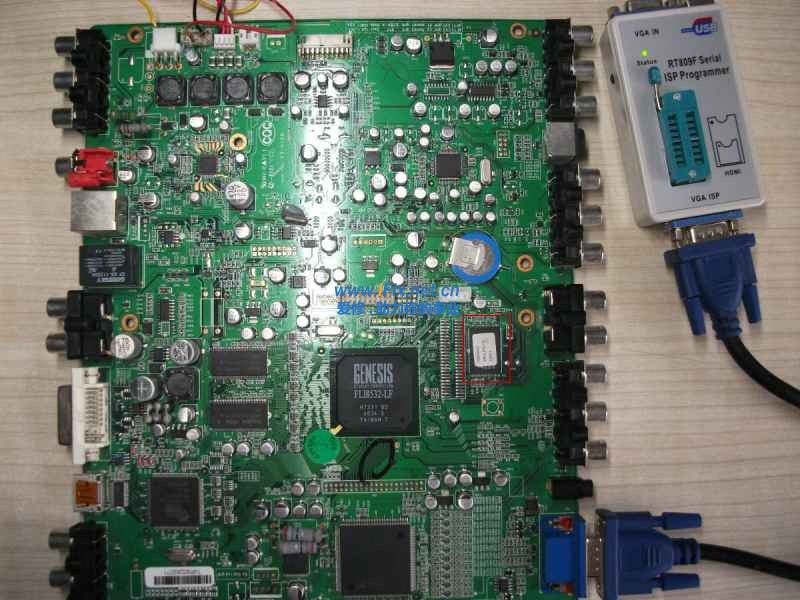

板号:TCL GC32机芯,主芯片FLI8532,存储器EN29LV800BT或者S29AL008。

FLI8系列BGA封装的主芯片,外接TSOP48封装的NOR FLASH,广泛应用于TCL、创维、康佳、海尔、LG、东芝液晶电视和等离子电视主板,因为FLI8系列主芯片无法识别存储器ID,所以读写前最好先看下外接存储器的容量是8Mbit还是16Mbit;如果需要不拆机读取,建议用选8M和16M各读取一次备用;不拆机写入,根据待烧录文件的内容选择容量,通常8Mbit的有效固件起始位置为0x20000,而16Mbit的有效固件起始位置为0x30000。



A、 备份方法概要:“ISP自动识别”——>"读取" ——>"保存"

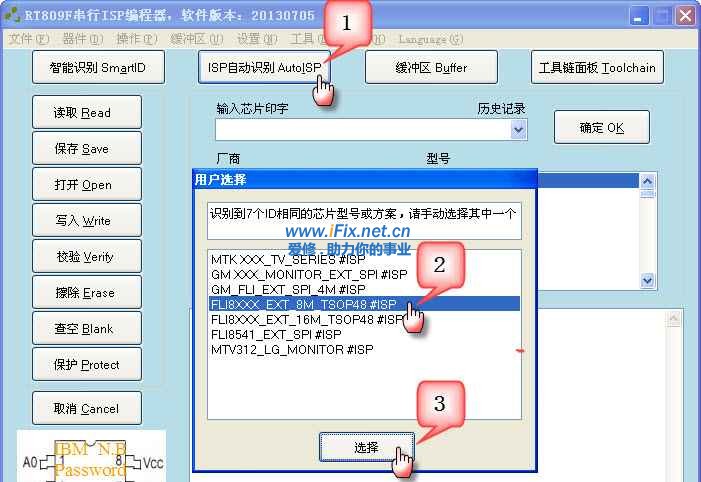

第一步:编程器的VGA ISP口通过编程器配套的VGA线和电视主板正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

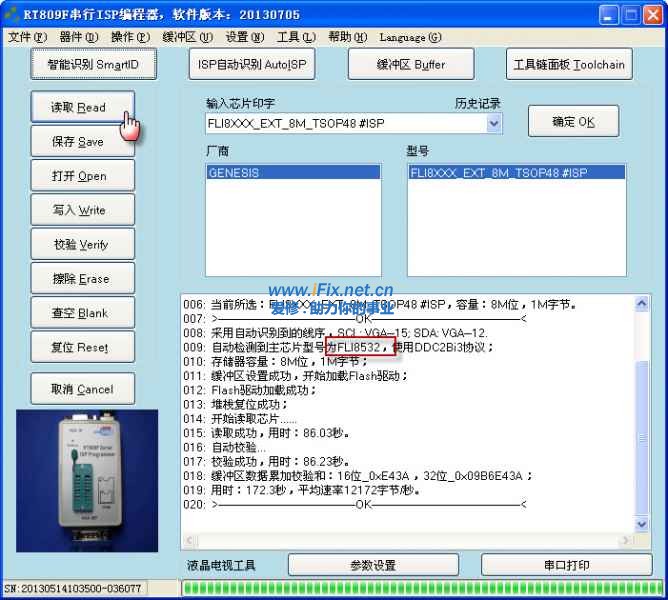

第二步:点击“读取”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),809F软件会读取并自动校验一次:

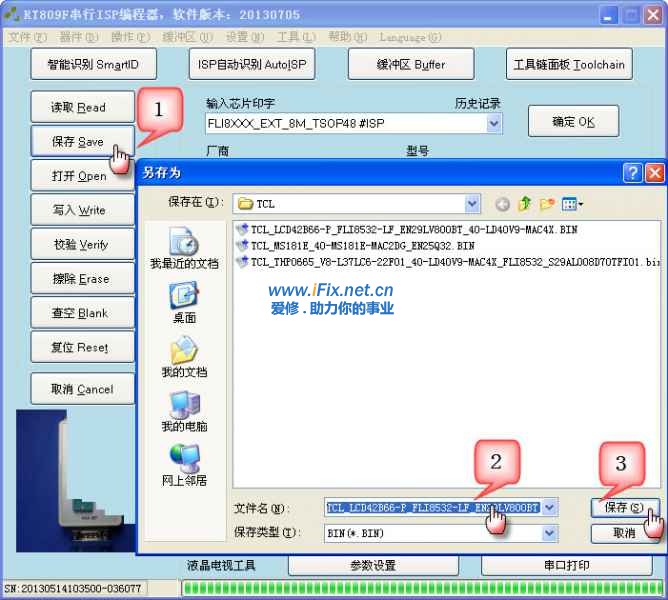

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:




B、 烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

图片同A、第一步

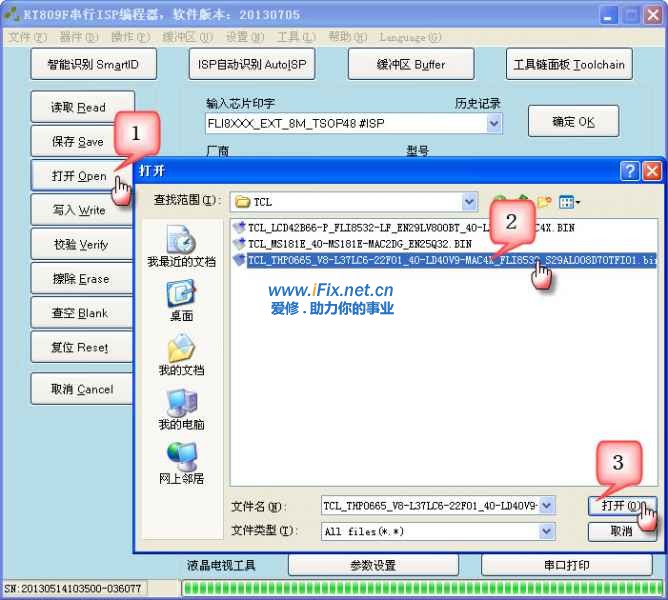

第二步:选择待烧录的程序文件:

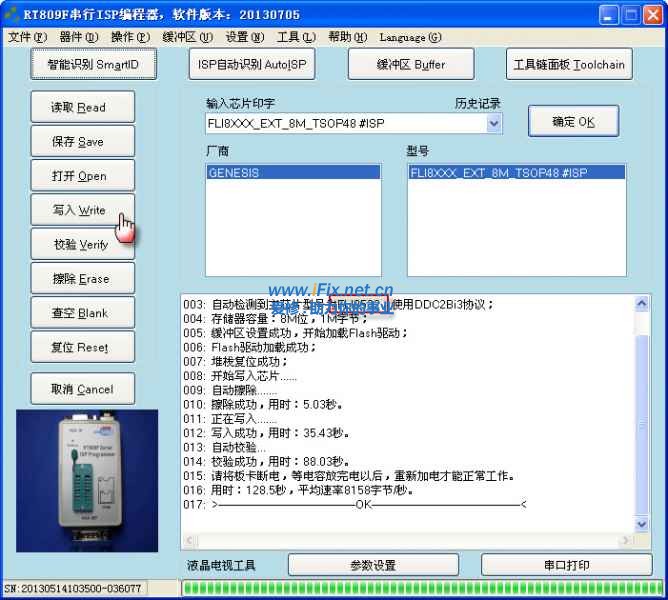

第三步:点击“写入”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),等待烧录、自动校验完成即可:




读写完成以后,一定要记得断电,等驱动板电容放完电、完成复位以后,再上电才能开机。



回复

使用道具 举报

发表于: 2013-7-8 22:49:03
| 显示全部楼层
以前修这个都是拆下来装在MT1389的DVD板上用MTK工具读写的 得拆焊两来回 很麻烦的 有了这个简单多了 季老师真是不简单{:soso_e179:}
回复 支持 反对

使用道具 举报

发表于: 2013-10-13 18:53:17
| 显示全部楼层
好教程,谢谢分享。
回复 支持 反对

使用道具 举报

发表于: 2013-10-14 22:01:43
| 显示全部楼层
以后就不用那么麻烦,真是好宝贝,学习学习
回复 支持 反对

使用道具 举报

发表于: 2013-12-11 08:23:55
| 显示全部楼层
学习了,有季老师的劳动成果学起来容易得多了。
回复 支持 反对

使用道具 举报

发表于: 2013-12-11 09:20:50
| 显示全部楼层
xxjgl 发表于 2013-7-8 22:49
以前修这个都是拆下来装在MT1389的DVD板上用MTK工具读写的 得拆焊两来回 很麻烦的 有了这个简单多了 季老师 ...

你也很厉害,这种办法都会, 你也是高手呀!
回复 支持 反对

使用道具 举报

发表于: 2013-12-22 16:33:06
| 显示全部楼层
感恩板主教導
回复 支持 反对

使用道具 举报

发表于: 2013-12-24 21:15:31
| 显示全部楼层
好经验,无私奉献。谢谢
回复 支持 反对

使用道具 举报

发表于: 2014-1-20 04:38:57
| 显示全部楼层
我手中也有一块这种闪存板子,试一下,多谢
回复 支持 反对

使用道具 举报

发表于: 2014-1-21 12:13:47
| 显示全部楼层
谢谢分享
回复 支持 反对
