RT809F使用教程 —— FLI8541通过HDMI接口在线读写方法_以海尔L42R1A为例

  [Copy link]
Post time: 2013-7-5 20:23:50
| Show all posts |Read mode
编程器:RT809F,软件版本:RT809F安装软件-130410版,加130705补丁。
板号:海尔L42R1A,主芯片FLI8541,存储器S25F016A

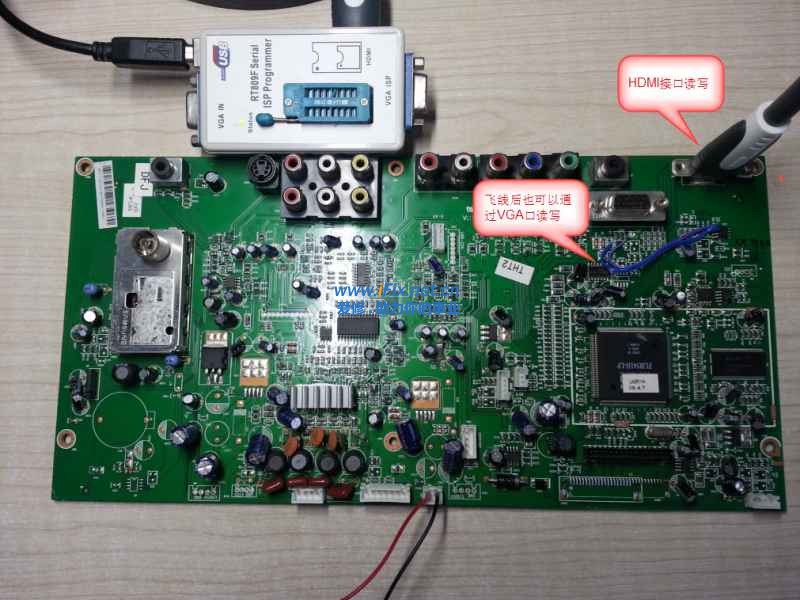

FLI8541主芯片在海尔L26R1A_L32R1A_L42R1A机型、创维8TAG机芯上比较常见,自动识别、读写方法相同。此类机型的ISP通道通常不连接到VGA口,而是连接到了HDMI接口,请自备HDMI连接线,如果手头没有HDMI线,可以从HDMI接口附近的24C02第5脚和第6脚飞线到VGA口的12、15脚,然后通过809F配套的VGA线在线读写。




A、 备份方法概要:“ISP自动识别”——>"读取" ——>"保存"

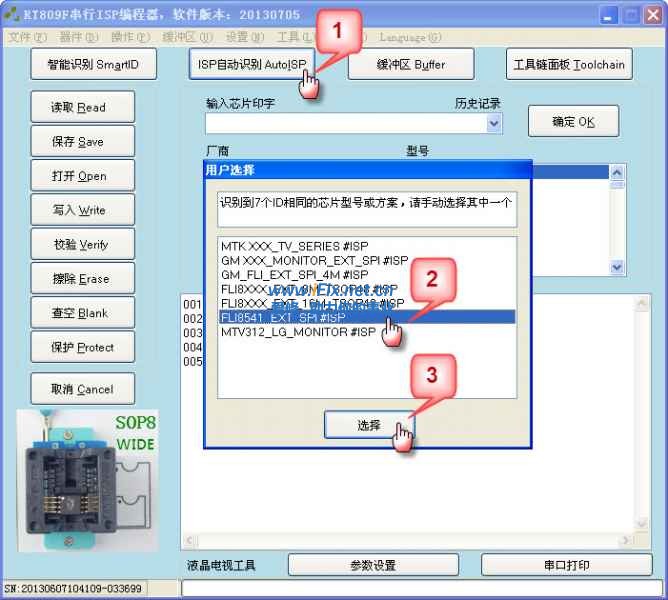

第一步:编程器的HDMI接口通过HDMI线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

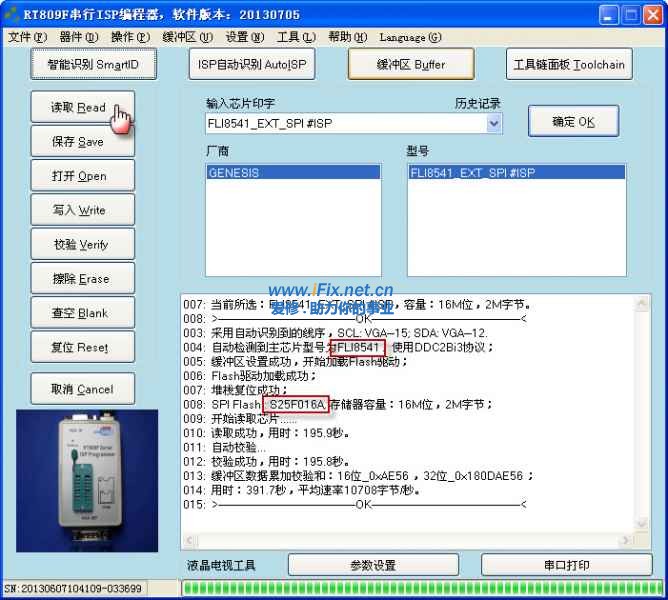

第二步:点击“读取”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),809F软件会读取并自动校验一次:

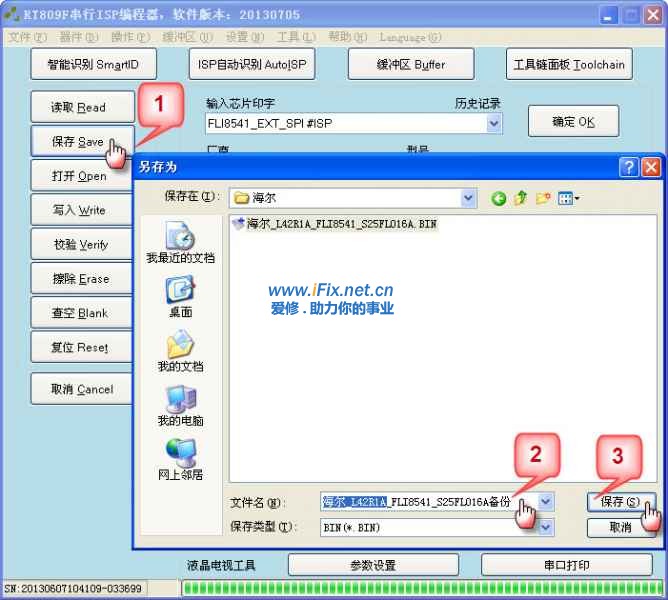

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:



B、 烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"


第一步:编程器的HDMI接口通过HDMI线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,选择主芯片类型:

图片同A、第一步

第二步:选择待烧录的程序文件:

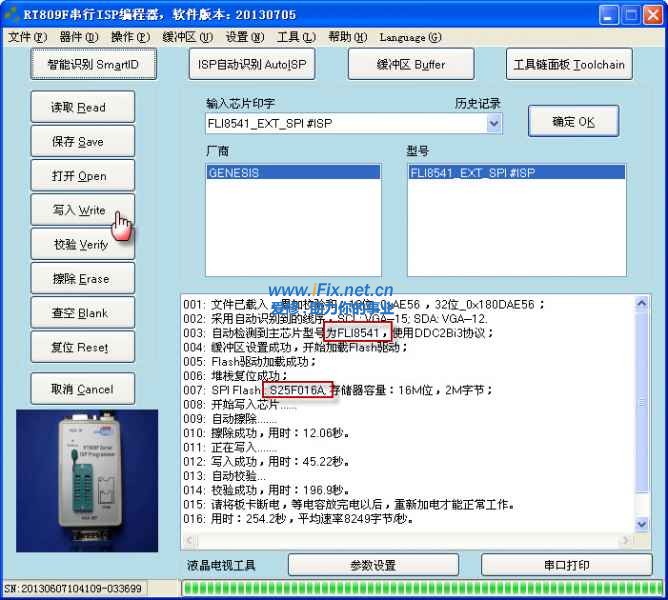

第三步:点击“写入”(如果弹出对话框,点“确定”后10秒内断电然后重新上电),等待烧录、自动校验完成即可:





读写完成以后,一定要记得断电,等驱动板电容放完电、完成复位以后,再上电才能开机。





Reply

Use magic Report

Post time: 2014-10-23 11:49:52
| Show all posts
季老师写得太详细了,我想知道因为是新手,不知道机内采用的是什么芯片的案,如果不拆机能知道机内主板是什么方案吗?
Reply Support 0 Not support 1

Use magic Report

Post time: 2013-9-10 22:53:11
| Show all posts
我爱学习   谢谢季老师
Reply Support Not support

Use magic Report

Post time: 2013-11-19 07:37:03
| Show all posts
谢谢季老师,海尔L26R3  (2672)能用HDMI读写吗?
Reply Support Not support

Use magic Report

 Author| Post time: 2013-11-19 18:19:03
| Show all posts
wflwjhome 发表于 2013-11-19 07:37
谢谢季老师,海尔L26R3  (2672)能用HDMI读写吗?

此板的ISP通道并未接到HDMI口,当然不可以。
Reply Support Not support

Use magic Report

Post time: 2013-11-20 08:07:25
| Show all posts
季老师,海尔L26R3  (2672)怎样读写,刚买的809不会用,谢谢
Reply Support Not support

Use magic Report

Post time: 2013-11-20 18:44:28
| Show all posts
我爱学习   谢谢季老师
Reply Support Not support

Use magic Report

 Author| Post time: 2013-11-22 09:41:35
| Show all posts
wflwjhome 发表于 2013-11-20 08:07
季老师,海尔L26R3  (2672)怎样读写,刚买的809不会用,谢谢

参考:
1、http://ifix.net.cn/thread-1859-1-1.html
2、http://ifix.net.cn/thread-4210-1-1.html
Reply Support Not support

Use magic Report

Post time: 2013-11-22 11:01:14
| Show all posts
谢谢季老师{:soso_e100:}
Reply Support Not support

Use magic Report

Post time: 2014-1-30 20:46:22
| Show all posts
季老师,你好
我的问题是任何板子的烧录方式,FLI8541主芯片在海尔L26R1A_L32R1A_L42R1A机型、创维8TAG机芯上比较常见,自动识别、读写方法相同。此类机型的ISP通道通常不连接到VGA口,而是连接到了HDMI接口我们怎么样才能知道去如何选择,求解谢谢!!!!!!
Reply Support Not support

Use magic Report

 Author| Post time: 2014-1-30 21:36:26
| Show all posts
zixiang 发表于 2014-1-30 20:46
季老师,你好
我的问题是任何板子的烧录方式,FLI8541主芯片在海尔L26R1A_L32R1A_L42R1A机型、创维8TAG机芯 ...

HDMI接口烧录的机型非常罕见,遇到看图纸便知。
