RT809F_PEB-1教程--IT8580_IT8586_IT8585笔记本EC在线读写_以Lenovo Y400_LA8691P为例

admin · 发表于: 2016-3-29 22:14:41

编程器：RT809F加PEB-1扩展板，软件使用20160329及之后的版本。PEB-1相关信息：http://www.ifix.net.cn/thread-42195-1-1.html

笔记本主板：联想Y400，板号LA8691P，EC型号IT8580。其他型号如IT8586E，IT8586G，IT8585E,IT8587E等TQFP128和BGA封装的EC，在线读写方法一样。IT8586E离线读写视频教程：http://v.youku.com/v_show/id_XMTU1MTQzMzYzMg==.html

接线图（自备FPC排线和座：1mm,0.5mm,0.8mm三种间距，FPC座子是32Pin下接，FPC排线是24Pin同向，也可以用32Pin排线剪裁成24Pin）

重要说明：
1, 别忘了接GND，别忘了接地，Please don't forget to connect GND ，地线不要太细了；
2, 排线一定要按照要求裁剪、接插，后面的高清接线图里也能看到排线的剪裁和接法，请务必清楚；
3, 对于IT8586/IT8587芯片来说，如果无法进入ISP模式，请将芯片第100脚飞线到GND即可(第100脚必须是低电平)；
4, 选择型号、设定线序时，一定不能插电，设定好了以后点击“读取”或者“写入”按钮以后再插电！
5, 有些板子连不上时，可以断电然后重新插电。这种芯片是要在上电过程中捕获ISP Enter信号的。

高清接线图下载：

Lenovo_Y400.rar (1.48 MB, 下载次数: 1114)

上传日期: 2016-3-29 22:14

点击文件名下载附件

阅读权限: 70

Lenovo_E450.rar (1.74 MB, 下载次数: 970)

上传日期: 2016-3-29 22:13

点击文件名下载附件

阅读权限: 70

LENOVO_E540_NM-A161_IT8586E-Connect.rar (1.19 MB, 下载次数: 2254)

上传日期: 2016-4-12 12:21

点击文件名下载附件

阅读权限: 70

ASUS_X450JF_SV41J_12279_IT8587E_Connect.rar (1.01 MB, 下载次数: 671)

上传日期: 2016-4-12 12:21

点击文件名下载附件

阅读权限: 70

A、备份方法概要：“选择型号和线序”——>"读取" ——>"保存"

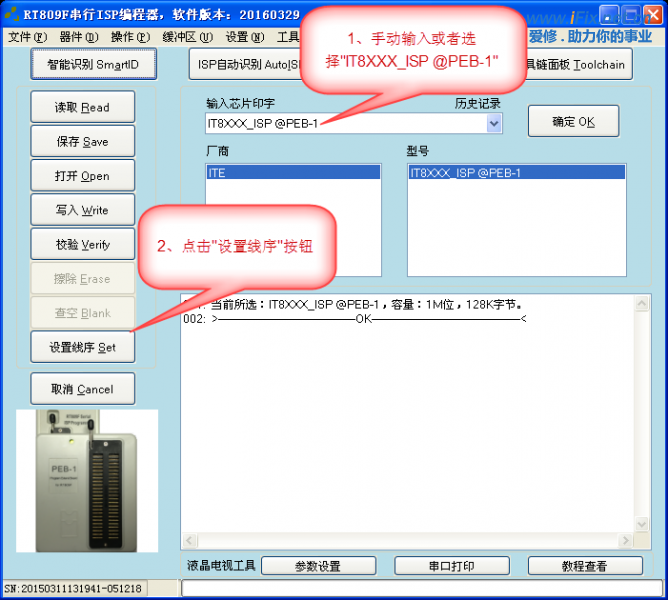

第一步：按图示接好设备，主板先不要插电，打开软件到主界面，输入或手动选择“IT8XXX_ISP @PEB-1”这个型号，然后点击“设置线序”按钮：

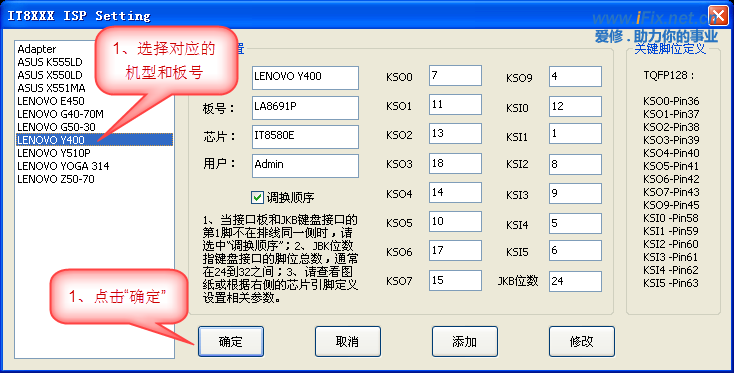

第二步：手动选择与目标主板对应的机型，然后点击“确定”按钮（如果列表中没有目标机型，请自行添加线序定义，测试成功后，请将"D:\RT809F\ITE.INI"文件传到这里共享）：

部分机型会出现“请使用24针的FPC排线，并靠键盘接口的30脚方向对齐。”这样的提示，请检查接线是否符合要求。

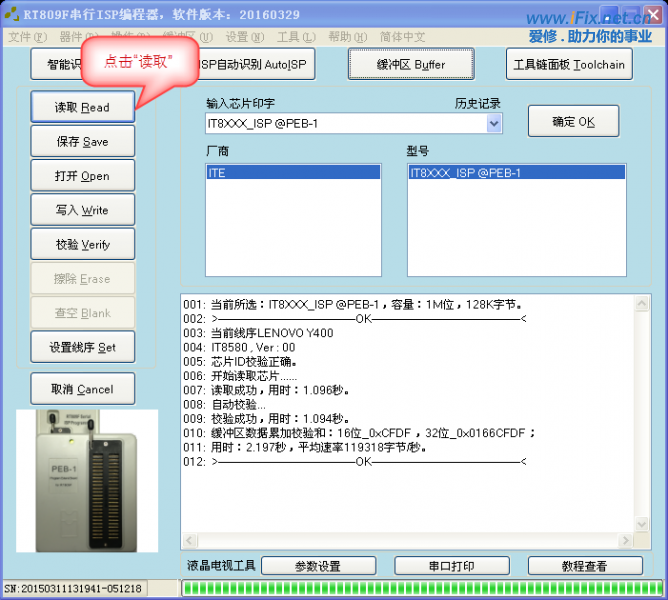

第三步：点击“读取”按钮，然后再给主板插电：

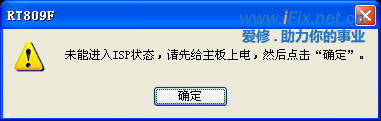

如果弹出下图的提示框，请给主板断电后重新上电，然后点击“确定”按钮。

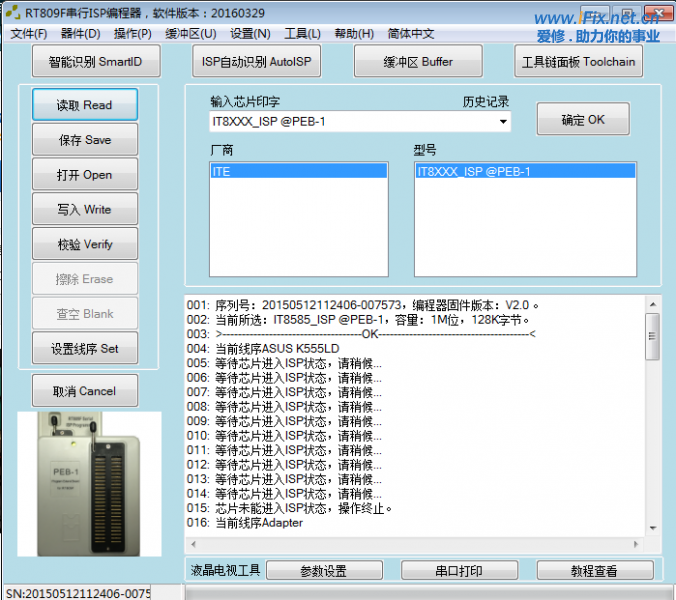

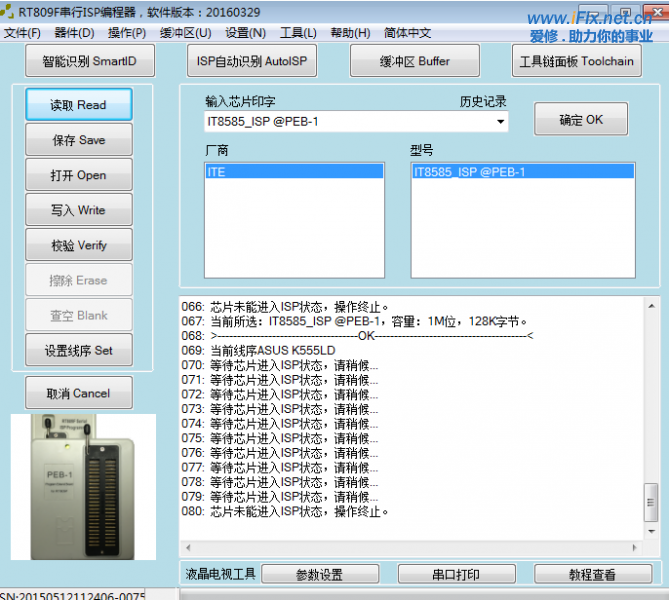

有些板子会反复提示”等待芯片进入ISP状态，请稍候...“，此时需要断电后重新插电才能进入ISP状态。

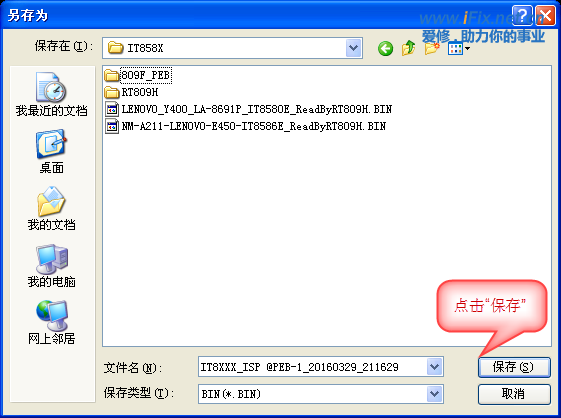

读取完成后，自动弹出保存对话框，请补充机型板号等详细信息然后保存。

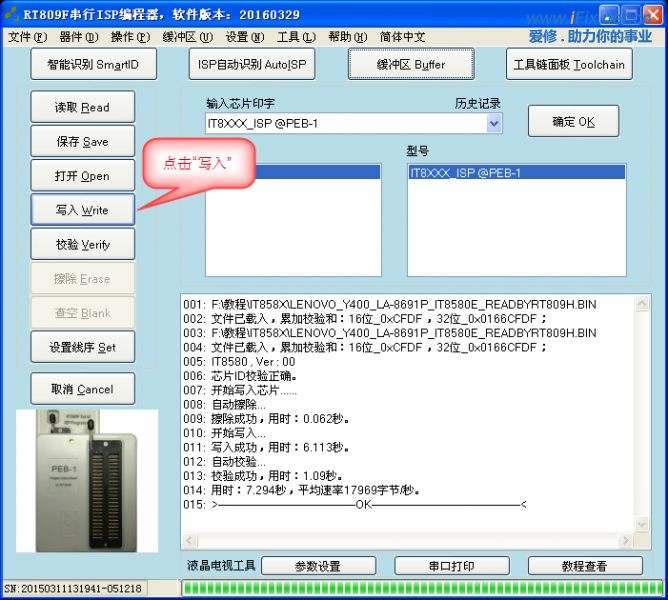

B、写入方法概要：“选择型号和线序”——>"拖入或打开文件" ——>"写入"

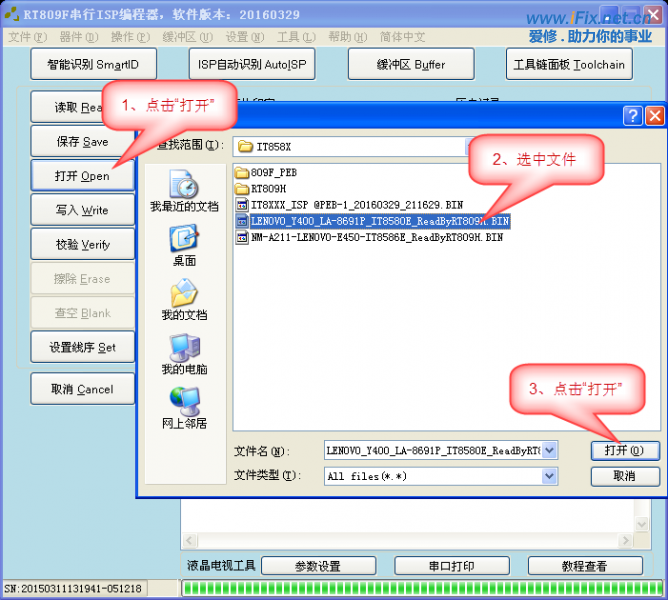

如果先前读取过并且主板还没断电，可以直接打开文件写入。如果没有读取直接写入，需要按照上述方法先选择型号和线序

****************************************************************************************************

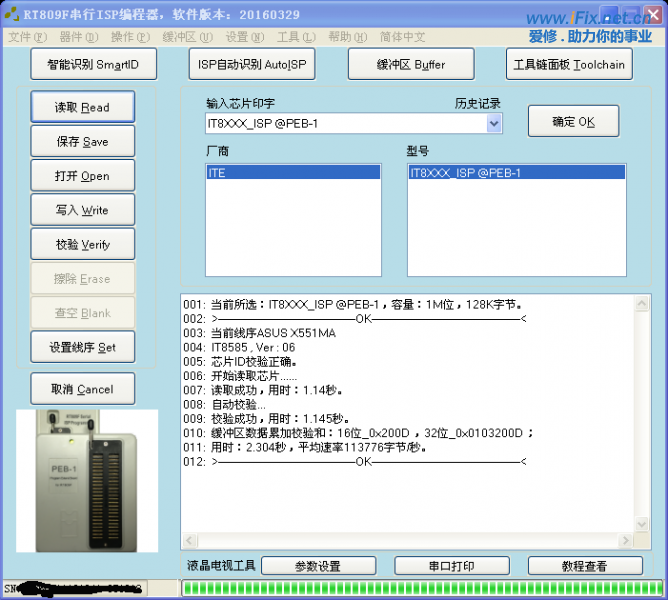

IT8585_ASUS_X551M在线读写：

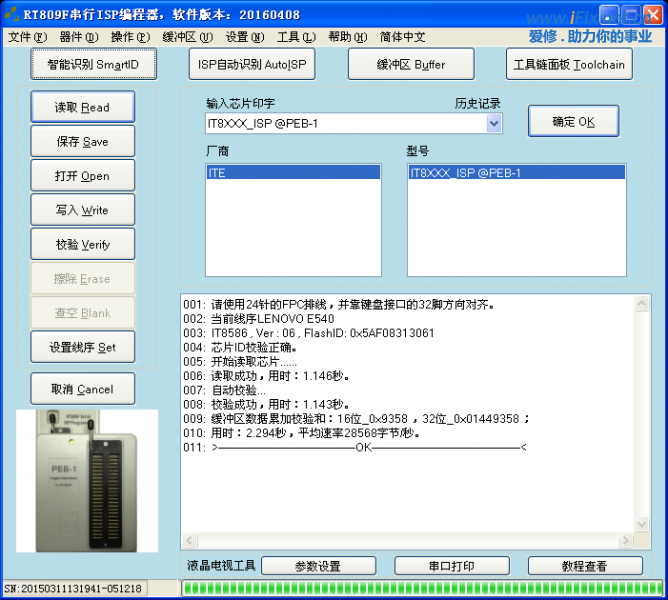

LENOVO_E540_IT8586E在线读写：

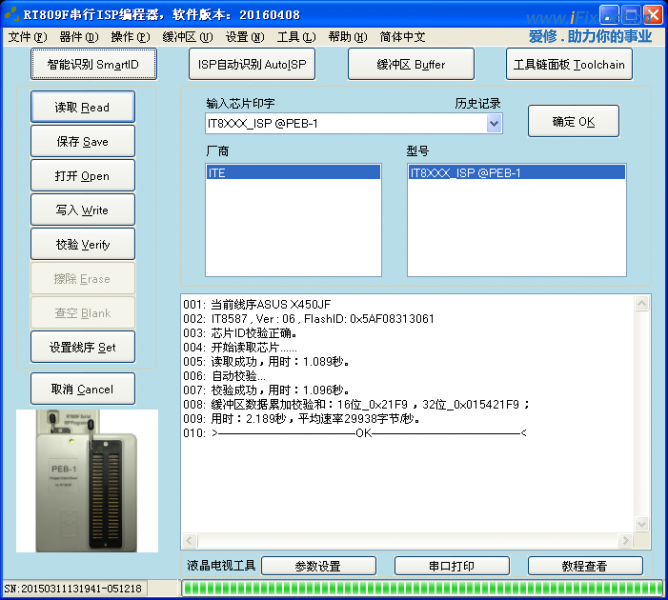

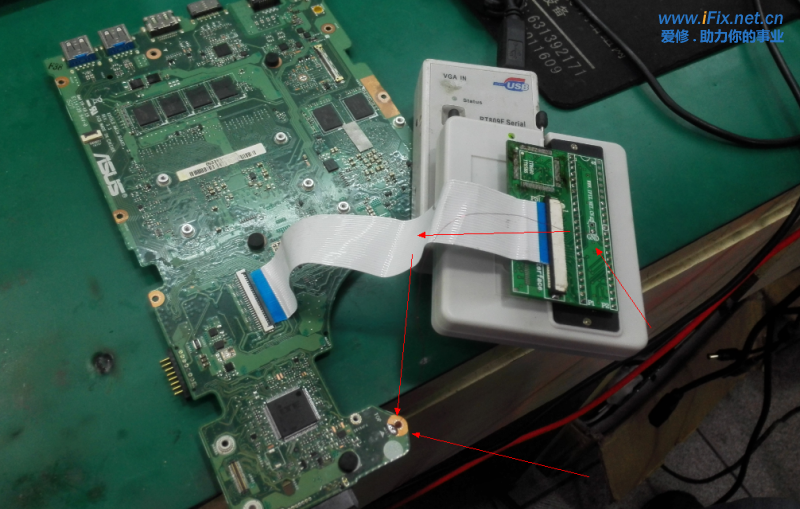

X450JF_IT8587E在线读写(这个机型其实不用写EC，装个空白的8587上去，主板会从BIOS芯片里面提取EC固件自动写入，但一定要注意，淘宝目前卖的IT8587全都是翻新货)：

IT8系列EC固件下载：

IT8系列EC固件-151229.rar (209.5 KB, 下载次数: 1048)

admin · 发表于: 2016-3-30 08:25:09

要注意，不少朋友从淘宝买EC芯片回去，焊上不能用，而拆旧板的EC芯片换上去却能用，就认为EC带程序，然后要求我们添加。
这里面有个逻辑陷阱：你怎么知道淘宝卖的芯片就一定是好的？汕头佬的翻新芯片太猖狂了！

典型型号就是IT8386E，它的EC程序保存在BIOS程序里面，起始地址0x20200，130多KB的内容。
我们花了半个月时间摸索，程序是读取出来了，结果对比主板BIOS程序一看，这EC的程序是保存在BIOS一起的。

遇到这类问题，可以这样判断：找到EC型号是完全一样的两种机型的好用主板，然后互换EC，看看还能不能正常工作，如果不可以，说明EC带程序。

临沂雅思科技 · 发表于: 2016-3-30 08:59:19

火钳刘明，支持了。

ly21 · 发表于: 2016-3-30 09:10:09

扩展越来越强大了~

348798569 · 发表于: 2016-3-30 09:11:15

谢谢。有了这教程就可以照着一步一步的来。

低调丶进行曲 · 发表于: 2016-3-30 09:40:40

这就遇到IT858系列的EC再也不用怕了

低调丶进行曲 · 发表于: 2016-3-30 10:03:05

老大这个线序只能添加不能删除

admin · 发表于: 2016-3-30 10:12:09

低调丶进行曲发表于 2016-3-30 10:03
老大这个线序只能添加不能删除

能修改成别的型号就行了，可以不用删除的。
如果你要删除，到"D:\RT809F\ITE.INI"文件里面去删。
