RT809F使用教程-创维8R系列在线升级教程_以8R19机芯为例_RTD2674_RTD2672_RTD2670

  [Copy link]
Post time: 2013-6-2 21:30:58
| Show all posts |Read mode

编程器:RT809F,软件版本:RT809F安装软件-130410版,加130601补丁。
板号:5800-A8R190-1020,创维8R19机芯,主芯片RTD2674,存储器MX25L3205。


创维使用RTD2670 / RTD2672 / RTD2674芯片的机芯,包括8R03,8R07,8R08,8R10,8R80,8R81等,都采用串口升级方式,先在RT809F软件的“设置”——“编程器设置选项”菜单设置好线序,如下图所示:




然后打开



再参考附件“创维8R系列机芯_RTICE使用方法.pdf”所述,采用RTICE软件,设置好串口参数,即可升级成功。


但测试发现创维的8R19机芯采用这种方法,无法正常升级,要按照以下方法升级:



烧录方法概要:“设置” ——>打开待烧录程序文件——>"写入并校验"

编程器的VGA ISP接口通过VGA线和板子正确连接,板卡先不加电,打开RT809F软件到工具链面板界面,在菜单“设置”——“编程器设置选项”设置好线序:





然后点击:



这个版本软件路径为  D:\RT809F\RTICE_V1\RTD267x_8R19.exe

弹出对话框,点确定:

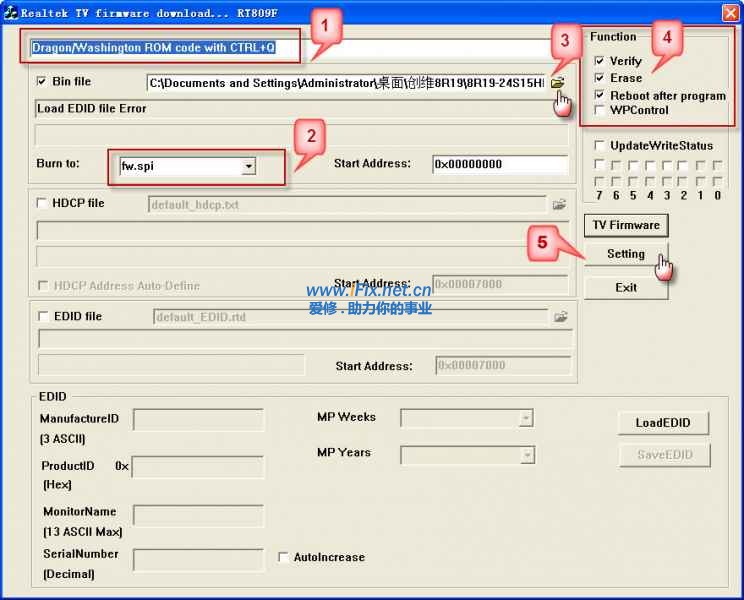

下图为升级界面,按照图示步骤设置,其中第三步是打开烧录文件,第五步为设置串口参数:

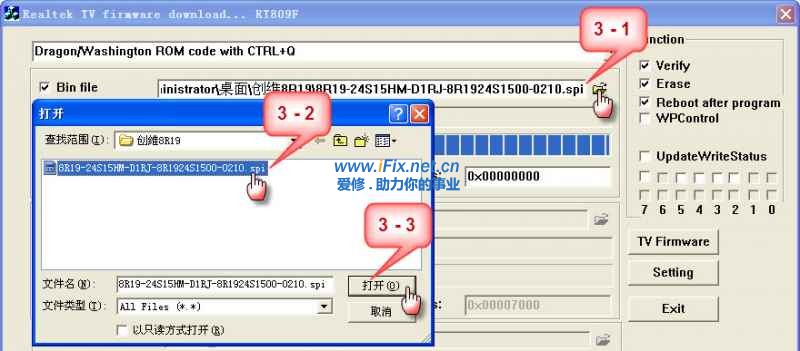

选择待烧录的程序文件:







809F的工具链面板信息窗口有如下提示:

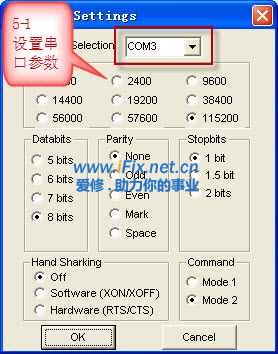

串口序号要设置成与上图提示相同:

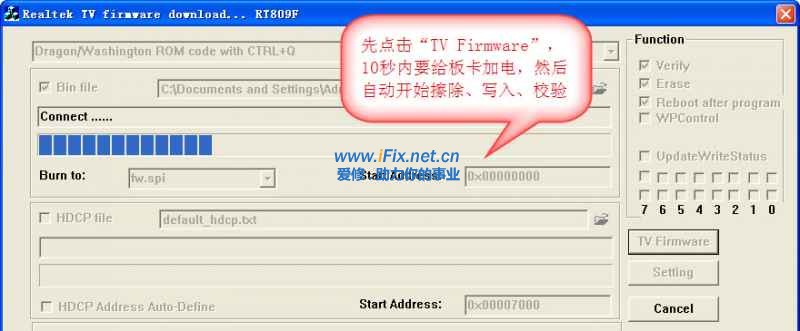

设置完成后,点击按钮:

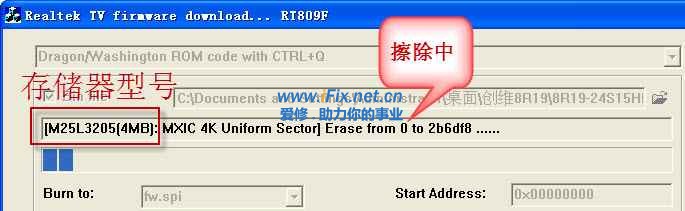

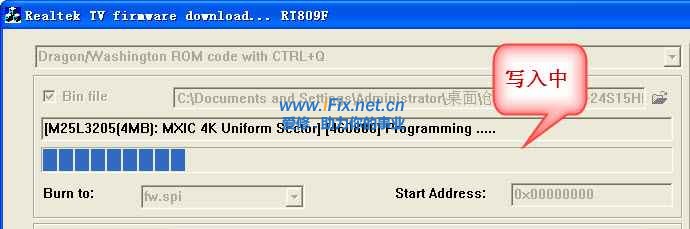

10秒内给板卡加电,然后软件自动擦除、写入、校验:

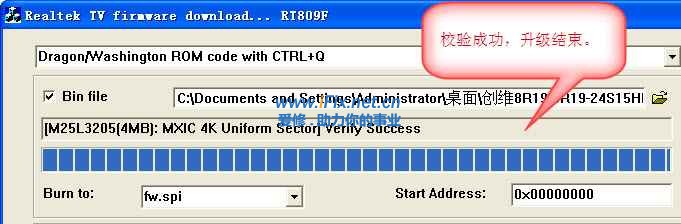

断电后,重新上电即可。

创维8R系列机芯_RTICE使用方法

创维8R系列机芯_RTICE使用方法.pdf (168.16 KB, Downloads: 1199)
Reply

Use magic Report

Post time: 2013-6-2 23:16:26
| Show all posts
今天 又有新教材 不断学习 补丁程序 见一个打一个 新购买了编程器 的新用户 有得升级了:lo 季老师辛苦了
Reply Support Not support

Use magic Report

Post time: 2013-6-3 15:49:49
| Show all posts
130601补丁在哪?{:soso_e127:}
Reply Support Not support

Use magic Report

Post time: 2013-6-3 23:24:33
| Show all posts
130601补丁好像还没有发布吧
Reply Support Not support

Use magic Report

Post time: 2013-6-4 11:17:41
| Show all posts
季老师辛苦啦,又有新教程学习啦
Reply Support Not support

Use magic Report

Post time: 2013-6-9 09:55:47
| Show all posts
学习了

Reply Support Not support

Use magic Report

Post time: 2013-11-22 11:02:57
| Show all posts
季老师辛苦啦,又有新教程学习啦{:soso_e181:}
Reply Support Not support

Use magic Report

Post time: 2013-11-23 09:45:41
| Show all posts
在读写的过程中电视是否始终不用加电?需要加电的仅是编程器,对吗?请老师指点一下。
Reply Support Not support

Use magic Report

Post time: 2014-2-2 00:48:21
| Show all posts
学习了          谢谢版主
Reply Support Not support

Use magic Report

Post time: 2014-2-3 18:39:18
| Show all posts
读写的过程中电视是先不加电,设置完成后10秒内给板卡加电,然后软件自动擦除、写入、校验:



Reply Support Not support
