RT809F使用教程 —— GM系列在线读写方法和鼎科GM2621屏参设置

  [Copy link]
Post time: 2013-6-1 15:25:32
| Show all posts |Read mode
编程器:RT809F,软件版本:RT809F安装软件-130410版,加130523补丁。
板号:鼎科TOPTECH 2621 V2.0-C,主芯片GM2621,存储器PM25LD010。其他主芯片如GM5621/GM5726/GM5766读写方法类似。

鼎科使用GM2621芯片的板子,版本众多,注意区分;另外BENQDELL、乐华等厂商也有使用GM2621/GM5621/GM5726的芯片的驱动板,比如DELL E198FP、乐华GM2621AA等,只要是GM系列,并且外挂SPI存储器容量为1Mbit或者2Mbit(25xx010 / 020),自动识别、读写方法相同。LG驱动板常用的FE252GH实际也是此类芯片,读写方法相同。

GM2621驱动板升级分为两种方法:
一是通过蓝色4PIN接口的串口-TTL方式,设置屏参;
二是通过VGA口的I2C总线,读写GM2621外挂25LV010保存的固件程序。

看文件的后缀名,TXT格式是屏参,用GProbe 4.5版本软件,编程器串口-TTL扩展模式,按照以下说明设置即可,而BIN / HEX格式是固件程序,直接自动识别、读写即可。如果把TXT文件当成固件写入,肯定不开机,必须找到对应版本的BIN / HEX格式固件程序重新写入,能正常开关机以后再设置屏参。

串口屏参设置只适合鼎科的GM2621。其他厂家,包括乐华/BENQ/DELL,都是直接读写BIN/HEX的。
★ 如果您用的是鼎科GM2621跳帽板,能够正常开关机,只是想设置屏参来点亮特殊的屏,请参考本节内容设置,否则跳过:
**********************************************************************************
鼎科GM2621屏参的设置方法

鼎科GM2621使用串口设置屏参,接线方式:

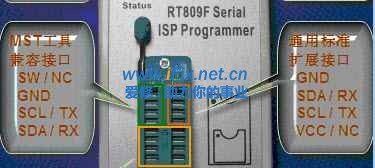

RT809F编程器,从锁紧座左上方起,第二脚接鼎科2621板蓝色升级口的GND,第三脚接鼎科2621板蓝色升级口的RXD,第四脚接鼎科2621板蓝色升级口的TXD,只接3根线,使用贴片简易转接座转接一下。


注:图上的左右两个扩展口都能用,请自行飞线。

1、先安装好软件,一定要用GProbe4.5版本,其他版本非常容易出错;


2

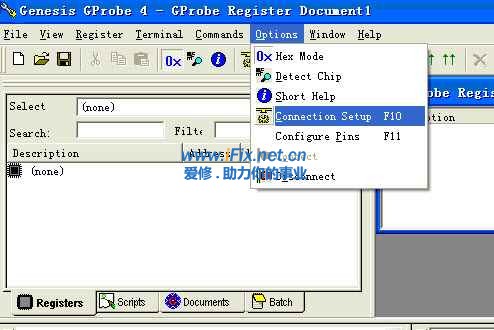

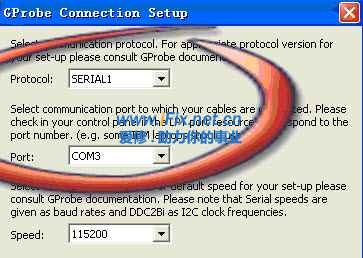

、打开GProbe软件,如图所示,选择好编程器模拟的COM口序号(请看设备管理器),协议选择SERIAL




3、先别插ISP信号线,而是将VGA口接好信号,屏参跳线帽拔掉,按键板接好再上电,使板子处于开机状态,按钮板指示灯绿色;

4

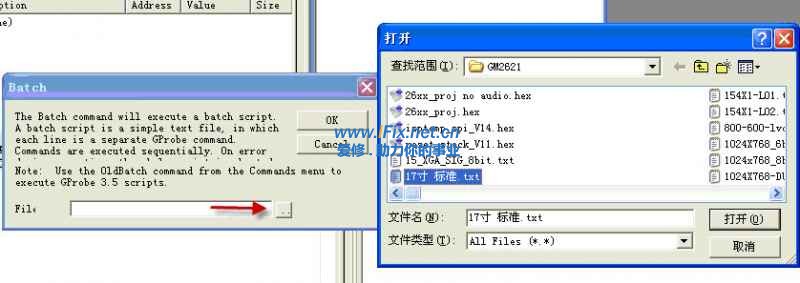

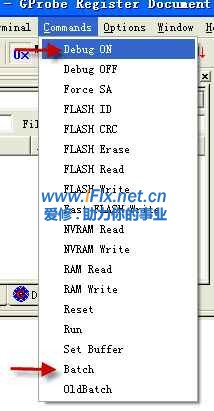

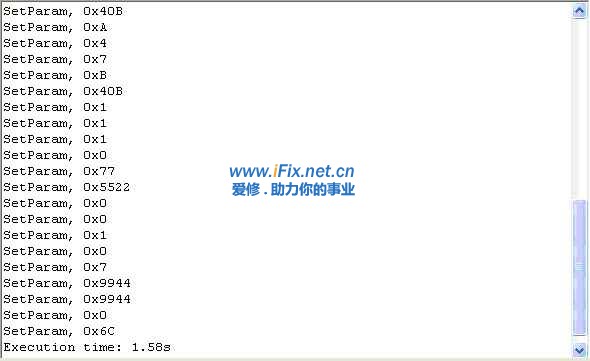

、插上ISP信号线,点击DEBUG ON,再点击BATCH,选择鼎科2621相应的屏参文件,打开后点OK执行,如下图所示,Execution time 执行时间一般在3秒以内,如果太长,一般是设置出错了,需要重试。




5、看下屏的显示效果,不合适再重复以上步骤。

**********************************************************************************

GM
系列在线读写教程

A、 备份方法概要:“ISP自动识别” ——>"读取" ——>"保存"

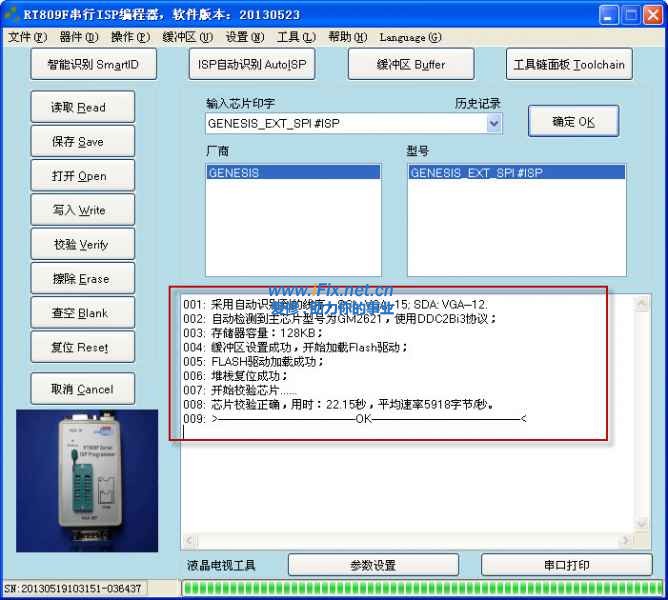

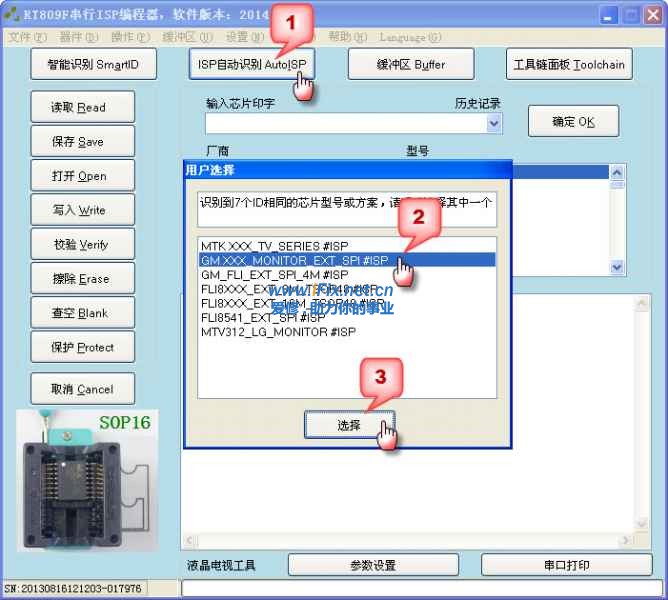

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到主芯片类型:

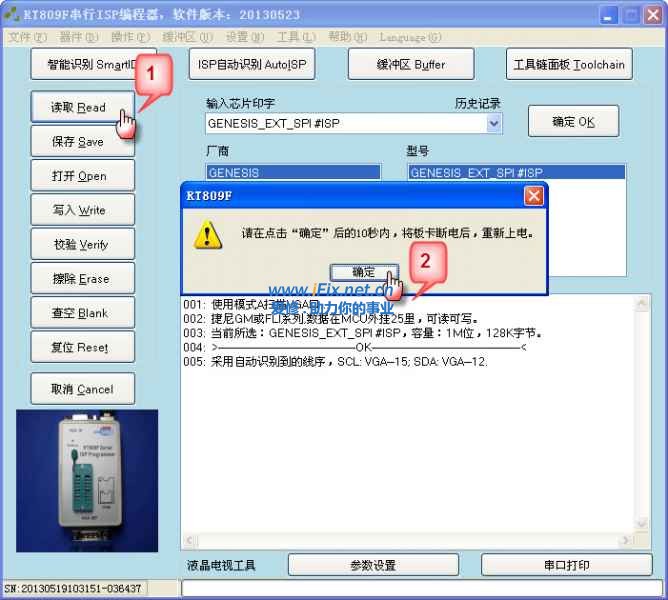

第二步:点击“读取”,弹出对话框,点“确定”后10秒内断电然后重新上电,809F软件会读取并自动校验一次:

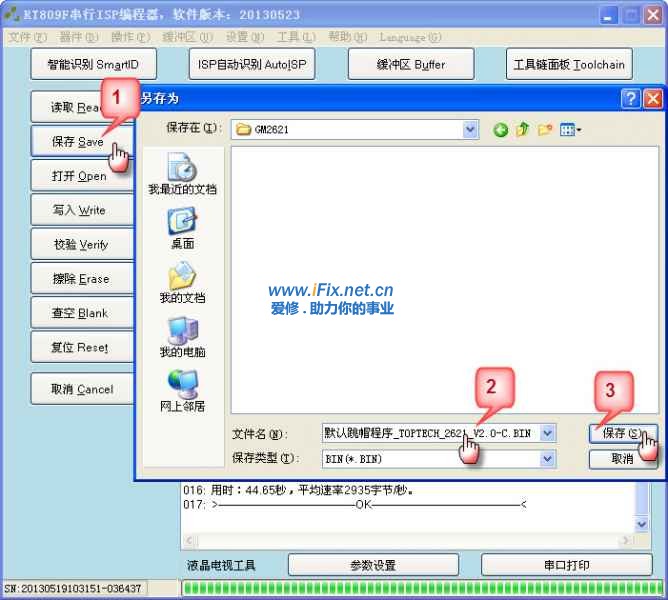

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:





B、
烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"——>"校验"

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到主芯片型号:


图片同A、第一步

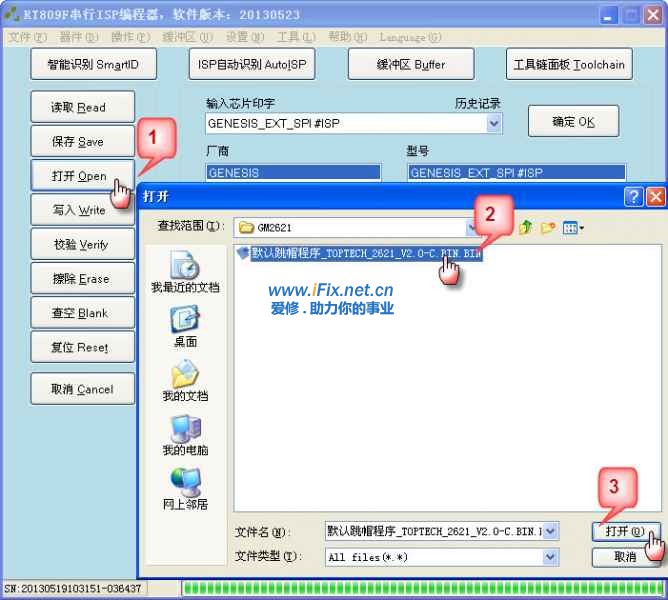

第二步:选择待烧录的程序文件:

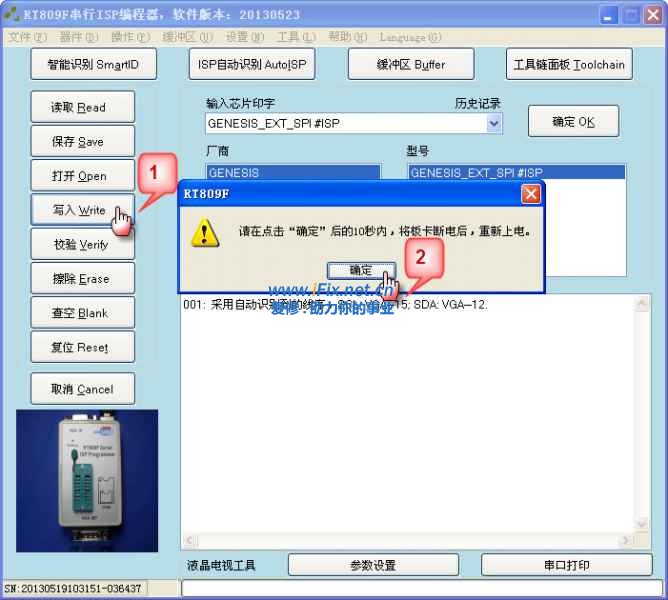

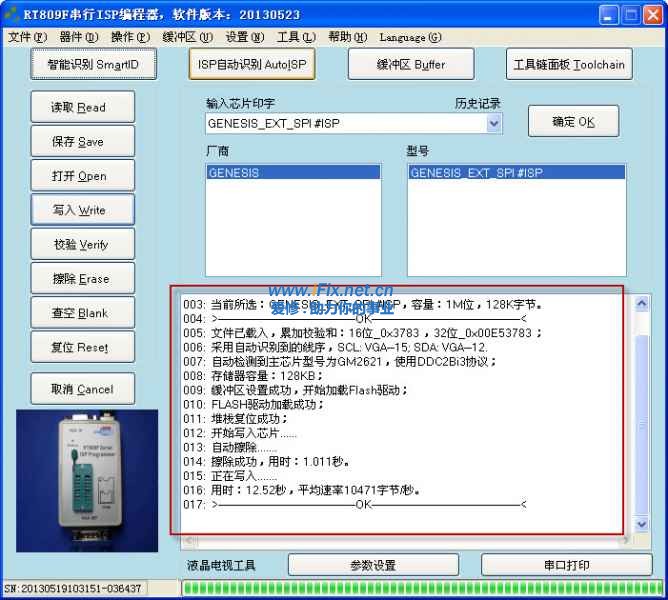

第三步:点击“写入”, 弹出对话框,点“确定”后10秒内断电然后重新上电,等待烧录完成即可:

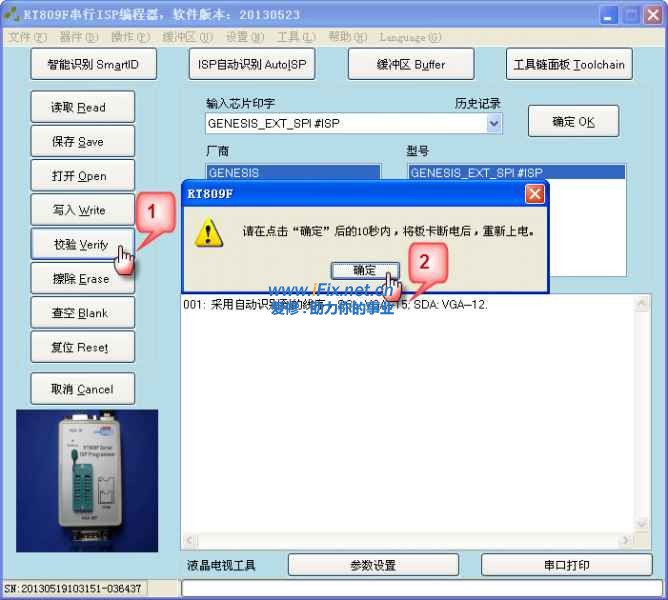

第四步、写入完成以后,如果需要校验,请点击“校验”,弹出对话框,点“确定”后10秒内断电然后重新上电,等待校验完成即可,最后一定要记得断电,等驱动板电容放完电,完成复位以后,再上电才能开机:




Reply

Use magic Report

Post time: 2013-6-1 17:31:43
| Show all posts
学习来了 老大懂的真多 虚心学习下 老大发帖辛苦了图文并茂
Reply Support Not support

Use magic Report

Post time: 2013-6-1 21:09:29
| Show all posts
我今天也来学习  809F  的新用途 季老师 辛苦了
Reply Support Not support

Use magic Report

 Author| Post time: 2013-6-1 21:24:15
| Show all posts
鑫张 发表于 2013-6-1 21:09
我今天也来学习  809F  的新用途 季老师 辛苦了

这个功能已经推出很久了,老鸟都会用的。只是没有往这里发教程。
Reply Support Not support

Use magic Report

Post time: 2013-6-1 21:30:04
| Show all posts
admin 发表于 2013-6-1 21:24
这个功能已经推出很久了,老鸟都会用的。只是没有往这里发教程。

多多学习季老师的教程  比如 MTK5301的  一直没有连接得上
Reply Support Not support

Use magic Report

 Author| Post time: 2013-6-2 13:58:41
| Show all posts
鑫张 发表于 2013-6-1 21:30
多多学习季老师的教程  比如 MTK5301的  一直没有连接得上


MT5301用MTK 2.48.07,型号选择MT5365,另外要看下外挂的是NAND还是25芯片,如果是25芯片在对话框选择NOR,否则选择NAND。

另外FlashTool软件也可以,型号选择MT53XX。
Reply Support Not support

Use magic Report

Post time: 2013-9-16 22:52:47
| Show all posts
我来学习啦,还是说说这个屏参吧,跳帽板写屏参把跳帽拔了写,写完之后是不是跳帽板就变成了普通板了呢?还是跳帽在哪个位置屏参就只改写了那个跳帽位啊?
昨天弄2个2621的板子,跳帽的就能在线读,另一个不是跳帽的就读不了(板上有个4针小蓝口),后来拆机读的,又快又省事。
Reply Support Not support

Use magic Report

Post time: 2013-11-29 08:21:12
| Show all posts
正在学习RT809F的使用,谢谢管理员的教程。
Reply Support Not support

Use magic Report

Post time: 2013-12-1 10:29:08
| Show all posts
如果 通用板没有外挂 ROM芯片 还能isp自动识别吗 和写入吗
Reply Support Not support

Use magic Report

 Author| Post time: 2013-12-2 18:25:27
| Show all posts
小新宇丶 发表于 2013-12-1 10:29
如果 通用板没有外挂 ROM芯片 还能isp自动识别吗 和写入吗


可以,比如RTD2025+RTD2120的板子。
Reply Support Not support
