RT809F使用教程--UOCIII系列TDA12063_TDA15xxx在线读写_以长虹LS07机芯_TDA15001H为例

admin

编程器：RT809F，软件版本：RT809F安装软件-130410版，加130523补丁。

板号：JUJ1.820.135，长虹LS07机芯，LS07-CHN-Ver6.0，主芯片TDA15001H/N1C40。

使用UOC III系列芯片的液晶和高清CRT电视主板，主芯片的型号很多，如TDA12011，TDA12010，TDA12063，TDA15063，TDA15063H1，TDA15001，TDA11135等，长虹LS07机芯，创维6P系列机芯，康佳S、AS系列，TCL的MS21、MS25、PM85 机芯，液晶、高清CRT都有广泛的应用。

此系列芯片常见封装为QFP-128，H后缀为标准的引脚排列，H1后缀为”Face Down”排列，

H后缀安装于双面PCB板顶层，而H1后缀安装于单片PCB板底层，两种排列方便PCB走线。

比如TDA15001H就是标准引脚排列，而TDA12063H1就是”Face Down”面朝下排列。

UOCIII系列TDA12xxx和TDA15xxx的主板，VGA口通常没有接到ISP通道，请从809F的I2C扩展口，接线到板载ISP接口或者24存储器的SDA/SCL/GND三个脚，即可自动识别、在线读写。

H后缀的，SDA为109脚，SCL为108脚；H1后缀的，SDA为20脚，SCL为21脚。请在接线前先跑下电路看看此芯片的SDA和SCL是连接到板载ISP接口还是24存储器，找到合适的位置飞线。

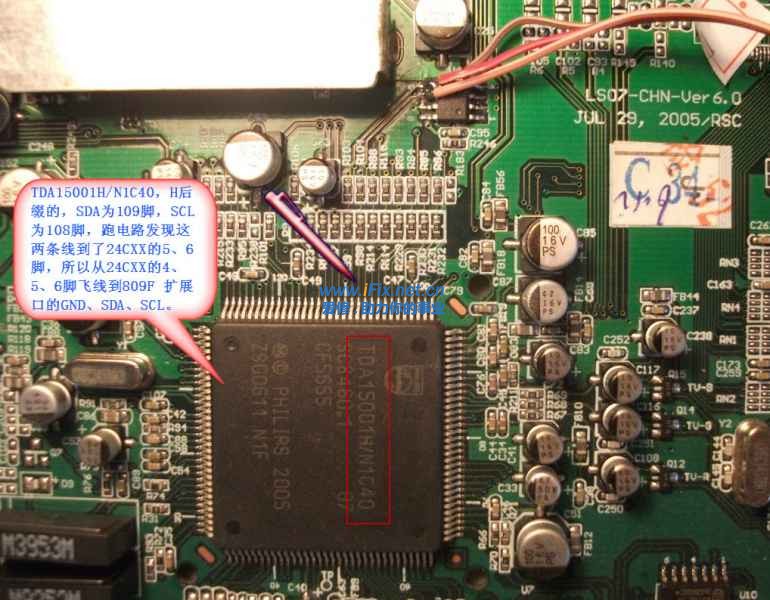

TDA15001H:

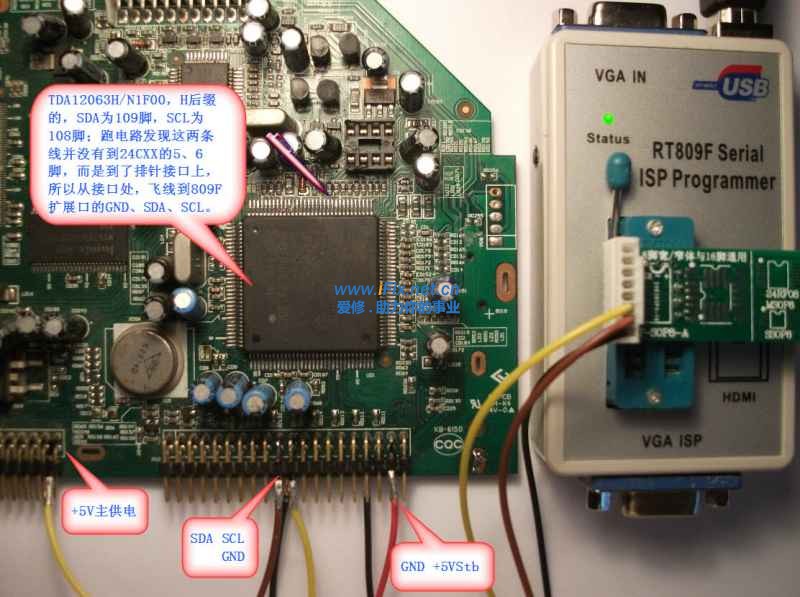

TDA12063H:

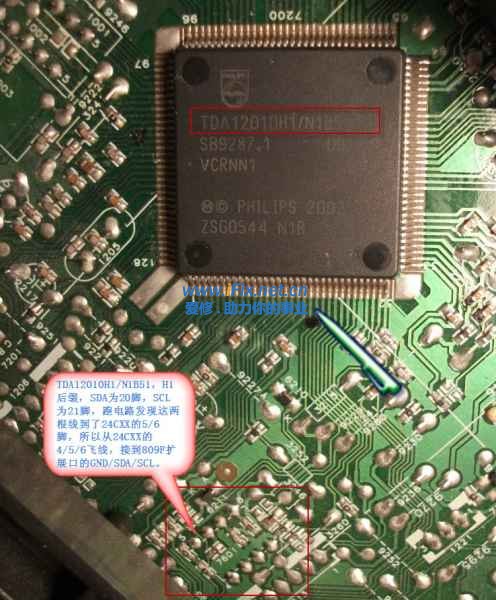

TDA12010H1:



********************************************************************************************************

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

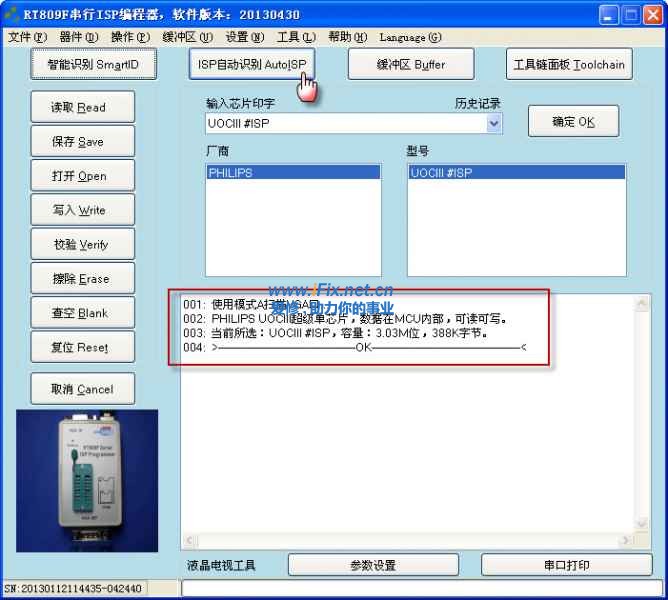

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电，打开软件到主界面，点击图示按钮，提示检测到主芯片类型：

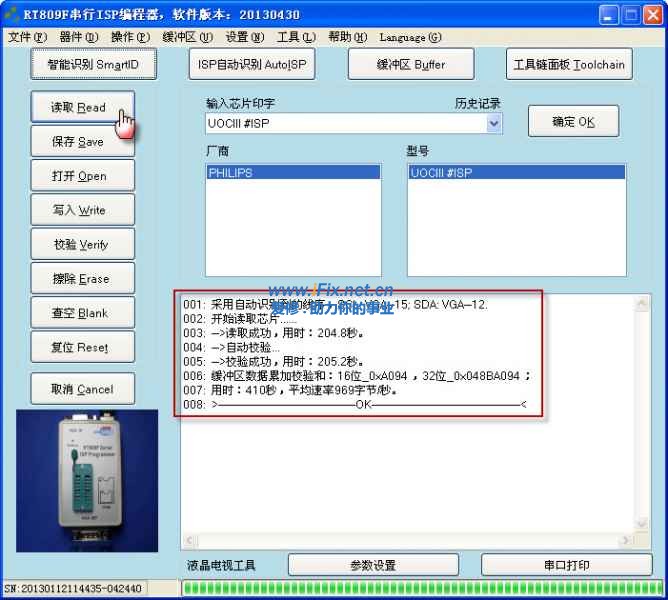

第二步：点击“读取”，809F软件会读取并自动校验一次：

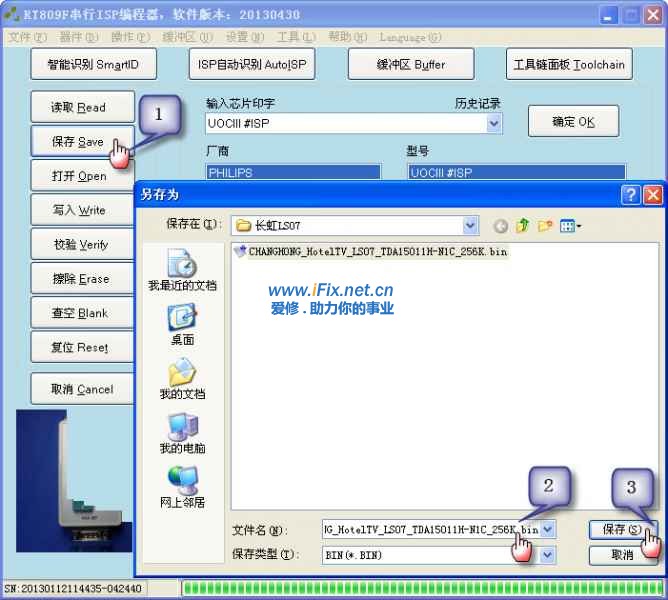

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

B、烧录方法概要：“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电，打开软件到主界面，点击图示按钮，提示检测到主芯片型号：

图片同A、第一步

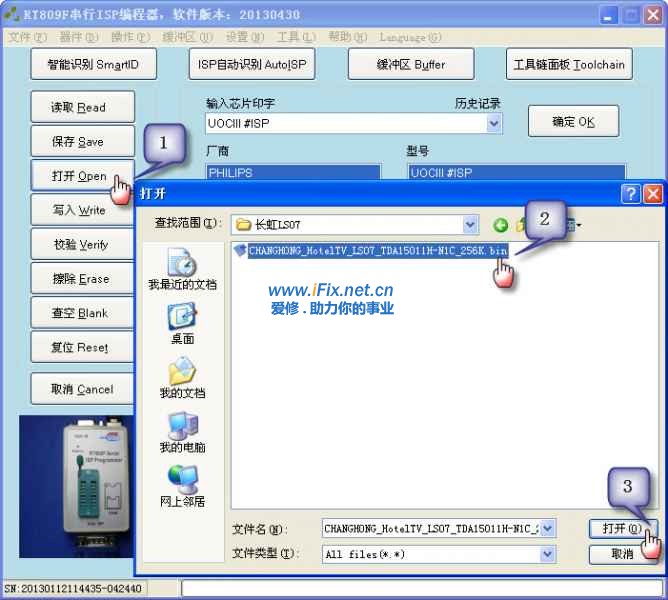

第二步：选择待烧录的程序文件：

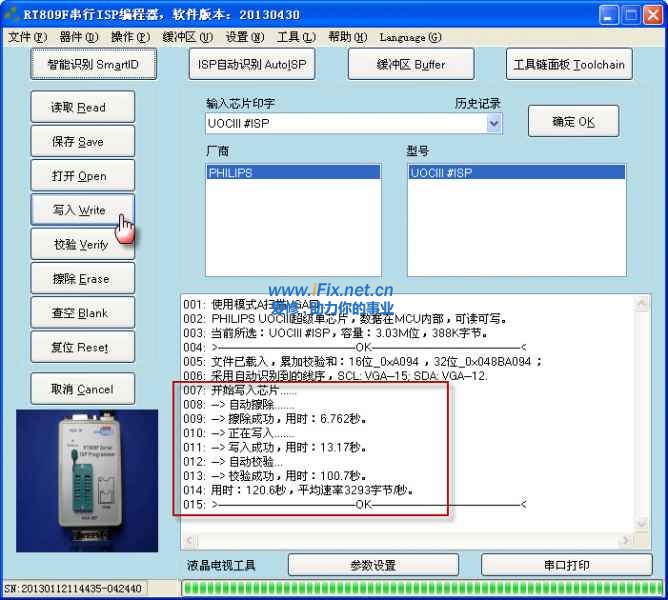

第三步：点击“写入”，809F会自动擦除、写入、校验，您只需等待烧录完成即可：

admin

内置Flash存储器的UOCIII / UOC-TOP / LOC系列芯片型号有上百种，欢迎大家测试，如果发现硬件没问题而读写有问题的板子，请发过来调试，免费帮你解决。
另外TDA8XXX / TDA9XXX等掩膜工艺的UOC芯片，是不可能读写的，就不用发过来了；OTP工艺的可以试试读取，有空片也可以写入，但只能写入一次。

幸福真的有

请问操作时数字板应该上电吧？
不拆掉24块，是否会影响24内部的数据呢？

火灵通

谢谢管理员详细的讲解（真是扫地僧为了解放全人类而奋斗）。

火灵通

大家有类似问题可发到这里来，管理员会帮助解决哦。

永顺维修

学习方法比死记硬背更重要，再次学习中............{:soso_e183:}

wzjw

请问版主 长虹LS07机芯的屏参是在MST518里面还是在TDA15063H 里面，如果是在MST518里面该怎么读写，这板是不带ISP接口的

admin

wzjw 发表于 2014-4-23 21:06
请问版主 长虹LS07机芯的屏参是在MST518里面还是在TDA15063H 里面，如果是在MST518里面该怎么读写，这板是不 ...

你在看的这个教程不就是LS07机芯吗，TDA15XXX内置闪存，可以在线读写，而MST518内部没有程序。至于屏参，可能保存在24C32里面。

创新每一天q

努力学习教程，积累经验。

wzjw

非常谢谢版主
