RT809F使用教程 -- 华亚HTV系列在线读写_22L08IW_创维8H11机芯_HTV272_8H06机芯_HT270

  [Copy link]
Post time: 2013-5-24 21:32:54
| Show all posts |Read mode

编程器:
RT809F,软件版本:RT809F安装软件-130410版,加130523补丁。
板号:5800-A8H110-0030,创维22L08IW机型,8H11机芯,主芯片HTV272,存储器W25X20

创维使用华亚芯片的有液晶的8H068H11机芯和高清CRT6D886D89机芯,常见芯片型号有HTV190、HTV270、HTV272等,同系列的HTV276在通用电视主板和AV监控板上也很常见,自动识别、读写方法相同。

★    创维8H068H11机芯操作前的准备工作(其他未关闭ISP的机芯和通用主板,跳过这一步):

**************************************************************************************************************

    如果电视还能够开机显示,按住本机按键的“菜单”键不放,再依次按遥控器的“9”、“7”、“8”三个数字键,就会进入工厂模式,屏幕左下方出现软件和EEPROM信息。在工厂模式状态,按住遥控器的“屏显”键不放,3秒后屏幕左上方出现“BUS-FREE”显示,就进入了在线升级模式。
    如果没有遥控器或者电视已经不开机,还有两种方法可以跳过固件限制,恢复ISP功能:
    一是将25存储器拆下来,装到转接座上,离线擦除、查空后装回去,即可正常ISP;
    二是在断电的情况下,用镊子短接25芯片的5、6脚,然后上电,镊子先不松开,点"ISP自动识别",就可以识别到“HYM_EXT_SPI #ISP”,然后松开镊子、不短接的情况下,再读取或写入即可!读或写后会自动校验、复位,想进行第二次操作,要重来一次。

    8脚的25芯片,其第5、6脚分别为DI数据输入和CLK时钟输出,短接这两脚以后, SPI存储器接收不到正确的读取指令,DO输出的数据也为”FF”,相当于空片的读取效果,故而可以绕开固件对ISP功能的限制,此方法同样适用于MST、MTK、RTD、NT等其他采用SPI存储器保存固件的主板。如果板上采用的是16脚的25系列存储器,请短接15、16脚。

**************************************************************************************************************

A、备份方法概要:“ISP自动识别” ——>"读取" ——>"保存"

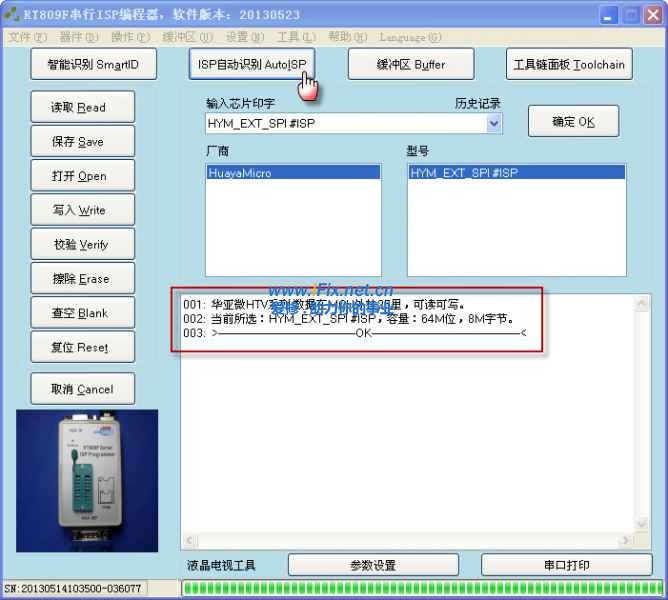

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到主芯片类型:

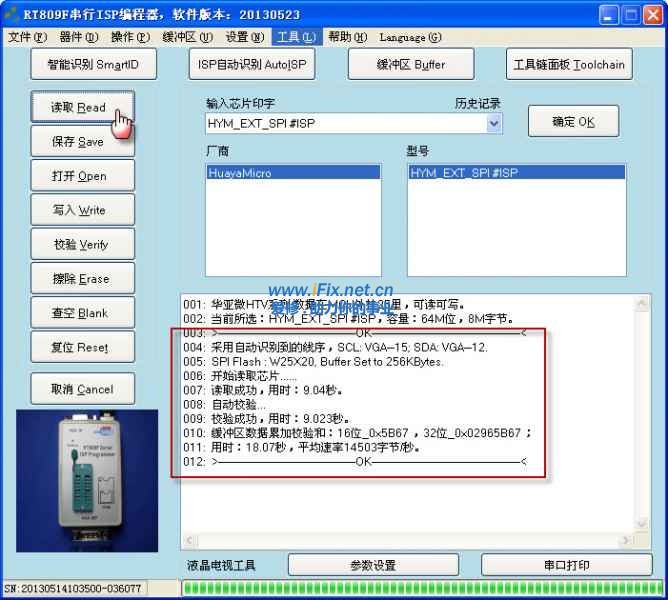

第二步:点击“读取”,809F软件会读取并自动校验一次:

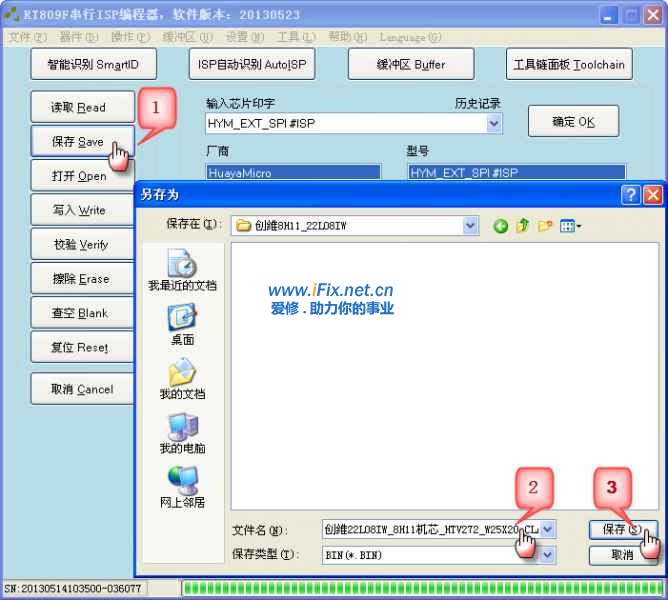

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:


B、烧录方法概要:“ISP自动识别” ——>"打开"待烧录程序文件 ——>"写入"

第一步:编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电,打开软件到主界面,点击图示按钮,提示检测到主芯片型号:

图片同A、第一步

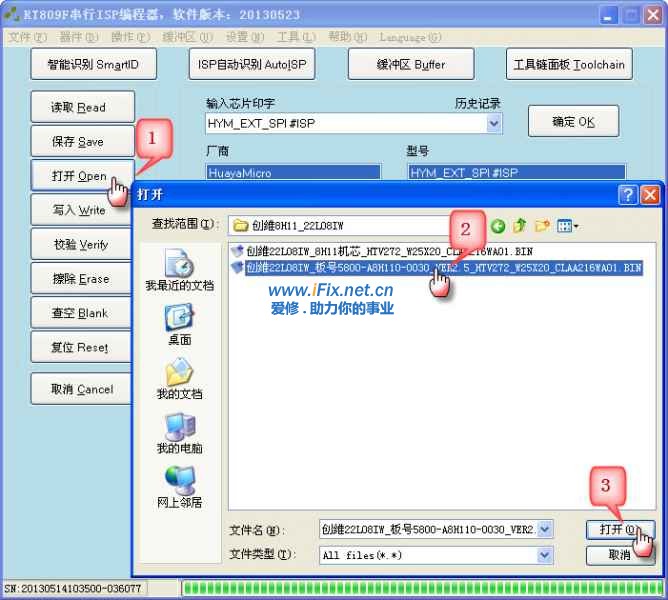

第二步:选择待烧录的程序文件:

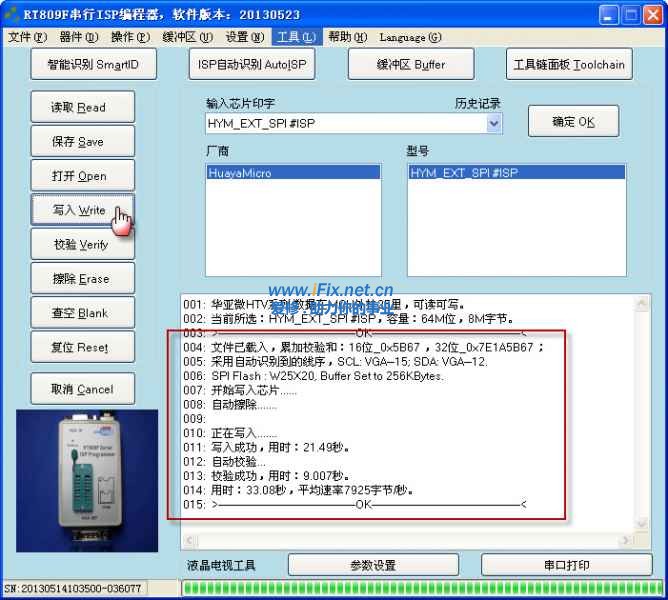

第三步:点击“写入”,809F会自动擦除、写入、校验,您只需等待烧录完成即可:


Reply

Use magic Report

Post time: 2013-5-24 23:13:11
| Show all posts
季总的图文教程做得越来越好;谢谢季总;如果能下载图文教程就好了;这样以后碰到就可以慢慢学习;可以好找得多;
Reply Support Not support

Use magic Report

 Author| Post time: 2013-5-24 23:22:15
| Show all posts
电脑精修 发表于 2013-5-24 23:13
季总的图文教程做得越来越好;谢谢季总;如果能下载图文教程就好了;这样以后碰到就可以慢慢学习;可以好找 ...

QQ群共享有压缩的PDF格式教程,下载去吧。
Reply Support Not support

Use magic Report

Post time: 2013-5-24 23:27:45
| Show all posts
admin 发表于 2013-5-24 23:22
QQ群共享有压缩的PDF格式教程,下载去吧。

谢谢季总;感谢有您
Reply Support Not support

Use magic Report

Post time: 2013-5-25 00:22:52
| Show all posts
本帖最后由 梦在远方 于 2013-5-25 08:40 编辑

看到好的东西,自己也可以制作的啊,你有好的东西,也可以共享上来
Reply Support Not support

Use magic Report

Post time: 2013-5-25 08:50:35
| Show all posts
学习了 谢谢季总{:soso_e181:}
Reply Support Not support

Use magic Report

Post time: 2013-5-25 10:16:30
| Show all posts
学习了!{:soso_e179:}
Reply Support Not support

Use magic Report

Post time: 2013-5-27 20:44:05
| Show all posts
学习了 谢谢季总
Reply Support Not support

Use magic Report

Post time: 2013-5-28 19:25:48
| Show all posts
非常好的编程器,非常好的网站论坛!天天看论坛 早晚会变成高手
Reply Support Not support

Use magic Report

Post time: 2013-5-30 13:17:07
| Show all posts
学习中,谢谢。
Reply Support Not support

Use magic Report
