RT809F编程器用DVI口来成功读取优派VX2235wm的RTD2120程序

ptkent

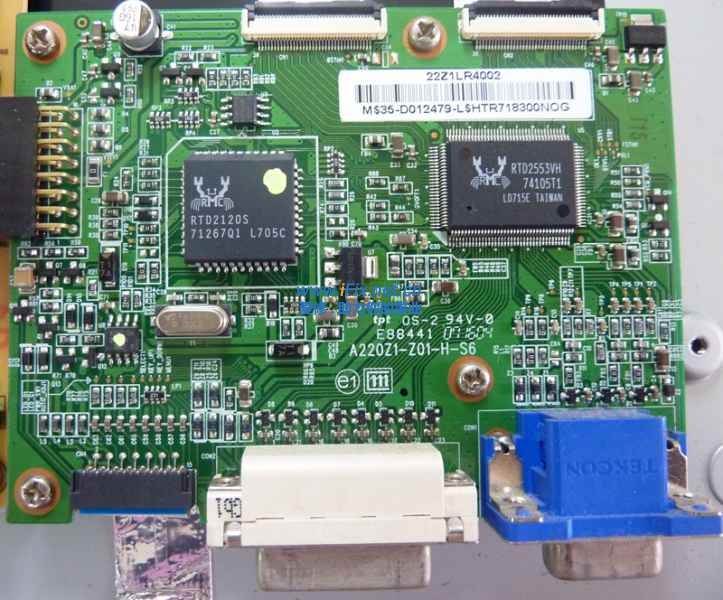

液晶显示器：ViewsonicVX2235wm （VGA + DVI）

型号：VS11349

芯片：RTD2120S + RTD2553VH

屏号：奇美 A220Z1-H01

板号：22Z1LR4002

                A220Z1-Z01-H-S6

这架Viewsonic VX2235wm(VS11349, RTD2120S + RTD2553VH, VGA +DVI) 液晶显示器是可以正常使用的。 当我用RT809F (VGA口) 尝试要读取它的程序时，无论是自主软件还是手动选择RTD2120 都不能检测到他的芯片。 而且还出现以下的错误讯息：

===============================================================

047:  当前所选：RTD2120 #ISP，容量：768K位，96K字节。

048: >------------------------------------OK---------------------------------------<

049:  I2C总线被拉低，请将板卡断电，然后重新上电再操作。

050:  当前所选：RTD_EXT_SPI #ISP，容量：16M位，2M字节。

051: >------------------------------------OK---------------------------------------<

052:  采用自动识别到的线序，SCL: VGA--15; SDA: VGA--12.

053:  自动调节频率，重新扫描ISP总线；

054:  自动调节频率，重新扫描ISP总线；

055:  未能识别到存储器型号，请将板卡断电后，重新上电再试。

060:  模式A未识别到板卡，变换线序到模式D继续识别...

061:  模式D未识别到板卡，变换线序到模式B继续识别...

062:  模式B未识别到板卡，变换线序到模式C继续识别...

063:  ISP线序模式A-B-C-D都没有未识别到板卡，您可以先看下芯片型号，然后手动选择。

064:  VGA线第11 4 脚不通或者接地了；

===============================================================

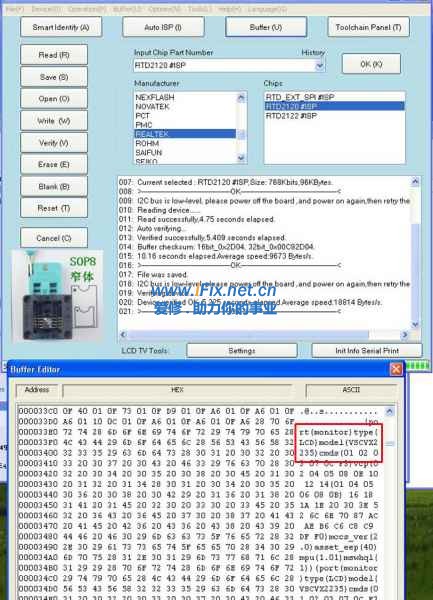

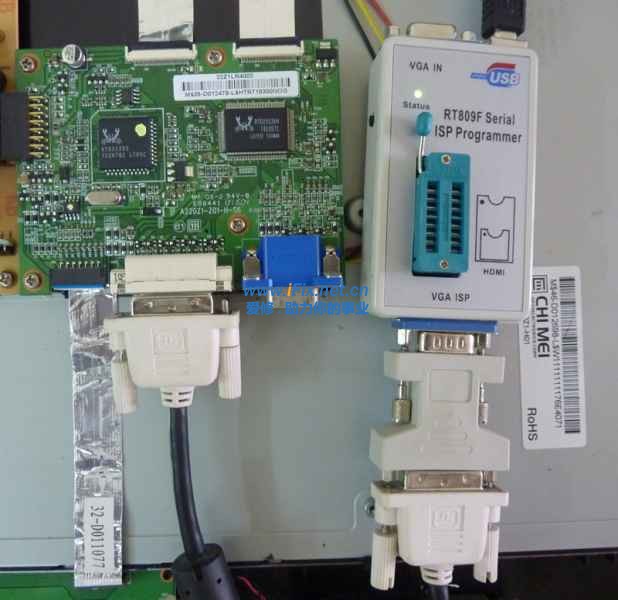

经过季老师的提醒，原来除了VGA口，还可以用DVI口来读芯片的程序的。那时RT809F的软件是0307版本。我尝试用DVI的转接口和数据线来成功读取了这优派VX2235wm液晶显示器的程序。希望这篇文章可以帮助到各位了解在用DVI口来读程序时的一些困惑。但是现在最新的RT809F的软件版本已经可以用VGA口来直接读取了。在此附上这个可以用的程序：

admin

RTD2120有两个I2C通道，通常都是只用一个通道的，而优派的这个机型的两个I2C通道都用上了，一个接到了VGA口，一个接到了DVI口。新版本软件已经可以通过这两个I2C通道的任意一个来读写RTD2120的程序。

魔鱼

学习了，809还可以这样

余翔

买了809真不后悔

pengcheng4989

809以后大有用处了，以前换完通用板，原装版就扔掉了

这就是爱

原来有这麽多用处

ptkent

对呀，RT809F真的是神器！本来以为它只是可以用VGA和HDMI口来操作吧了，原来还可以用DVI口的。还有它可以读和保存VGA，DVI和HDMI口的EDID或DDC的资料！而且RT809F还有其它新功能等着我们来尝试呢。呵呵。

鑫张

又发现了 宝贝  学习之中

aofengdz

谢谢分享，好经验。

luoxianjun

学习了
