实战0418版的自主读写创维8R19机芯主芯片RTD2674功能

生锈的铁篱笆

刚看到有最新的0418版本出来 所以马上下载并安装  想实际操作一个  因为这可是一个非常方便的功能. 根据论坛上的教程 满怀欢喜的测试 可第一步就让我弄了好久  论坛教程地址:http://www.ifix.org.cn/thread-28559-1-1.html

下面就我的这次测试过程做个记录:
编  程  器：RT809F
软件版本：20150418
主 芯  片：RTD2674S
存 储  器：EN25F32
板      号：创维8R19主板
电源转换小板给8R19主板供电, 809F连接主板的VGA口


打开809F软件 :
A、备份方法概要：手动设置VGA线序——>选择芯片型号——>读取——>保存

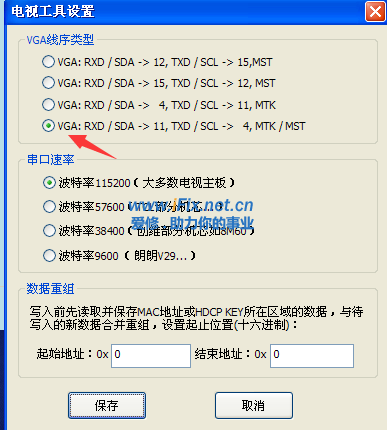

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接并接好供电，打开软件到主界面，如下图所示，设置VGA线序：

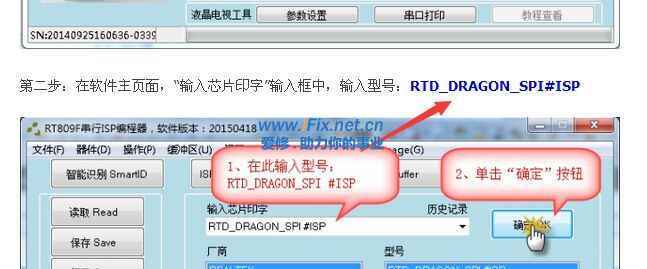

按论坛教程 第二步：在软件主页面，“输入芯片印字”输入框中，输入型号：RTD_DRAGON_SPI#ISP 并点确定

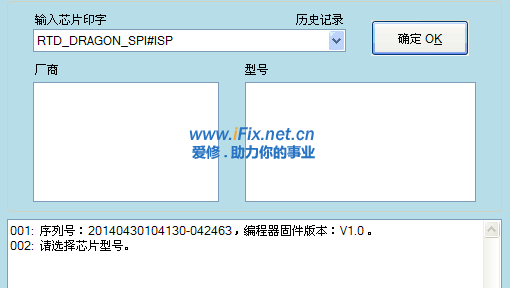

这里就出错了.我弄了好久后 才发现原来这个#号前面是有一个空格的 不然就显示下面的内容:


后来正确的输入:RTD_DRAGON_SPI #ISP 后终于可以正常显示了 内容如下:

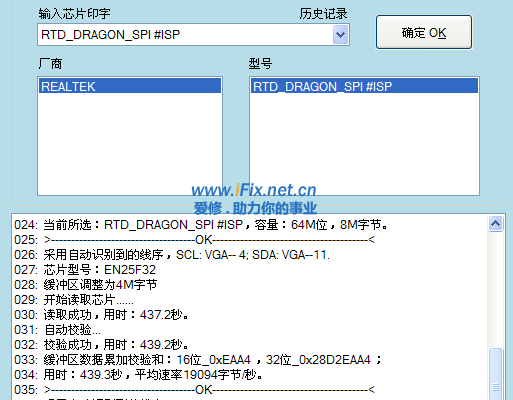

提示当前所选:RTD_DRAGON_SPI #ISP ,容量:64M 8M字节  当我点了读取后 自动识别主板外挂FLASH型号:EN25F32 容量4M字节
并开始读取芯片...等待片刻后 读取并核验成功.  点保存按键保存数据  到此读取数据完毕.

写入过程我就不再写了  按原教程来就可以了   有一点就是点写入后  要主板断电 再通电 几秒内再点写入就可以正常写入了.

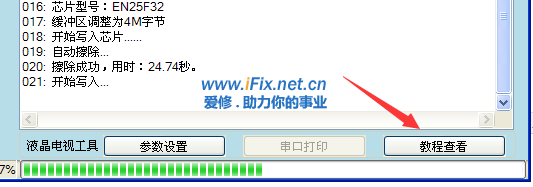

仔细看了0418的不同点  发现在 这个地方多了一个教程查看
点击后可以直接链接到论坛的读写此芯片的教程 这点非常的不错  赞一个.

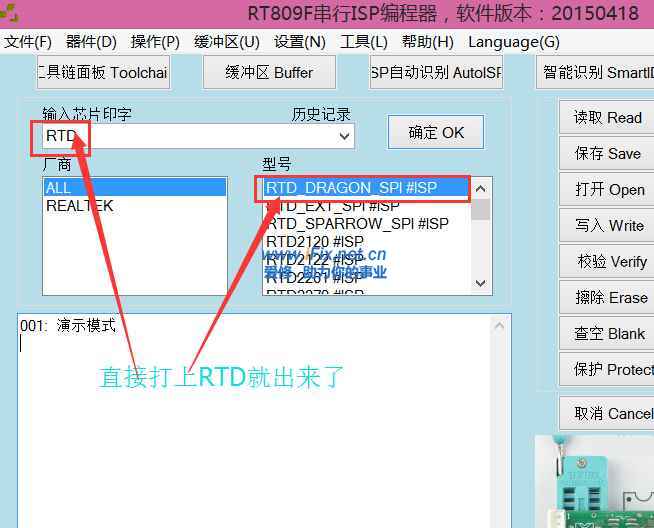

另外就我这次实战RTD2674的过程来说  我有一个小小建议: 就是在我输入RTD_DRAGON_SPI #ISP 这
个命令时 说实话 除非我常常读写这个芯片 如果一个月后 我遇到这芯片 我完全不记得这个要输入的内容了
而且随着功能的不断更新加强 还有更多的芯片内容要输入 比如0418版更新的RTD2664  MTK8222等自主读
写. 所以我想在这个地方是不是能设置一个常用芯片的输入内容 点开后 可以直接双击填入.这样就比较方便偶尔
用到这功能或像我这样记性不太好的维修人员了.  在些感谢软件开发者  也祝809F更强大.

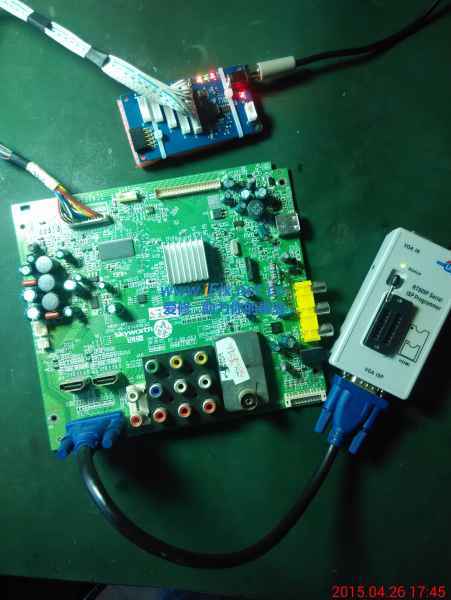

顺便说下我用来修主板的电源小板(第一张图中可以看到) 真心不错  只要一组12V输入   配不同的输出线 就
可以修不同的主板了  小板4个小灯亮起分别表示12V电源输入正常   开机信号STB正常  背光开启电压(BL_ON)
和背光调节电压(PWM)正常  一般而言 如果背光开启和背光调节电压能正常的话 大多主板已开机了.所以比较
直观的观察主板的工作状态.
