RT809F使用教程 —— RT809F离线写8脚25芯片(主板BIOS、显卡BIOS、硬盘固件芯片等)

  [Copy link]
Post time: 2013-4-6 16:07:42
| Show all posts |Read mode
rt809f离线刷写8脚25芯片。现在8脚25芯片应用越来越普遍,日常我们能见到的8脚25芯片基本都能用rt809f来读写。

这里我列出一些使用25芯片的设备:电脑主板BIOS、笔记本电脑BIOS、路由器固件芯片、硬盘电路板固件芯片、网卡BIOS、打印机ROM芯片、显示器ROM芯片、电视机ROM芯片、强光手电MCU。。。。。。。。。。。。。。。太多太多。

下面我们就用rt809f来刷写8脚25芯片。

一.DIP封装25芯片刷写:

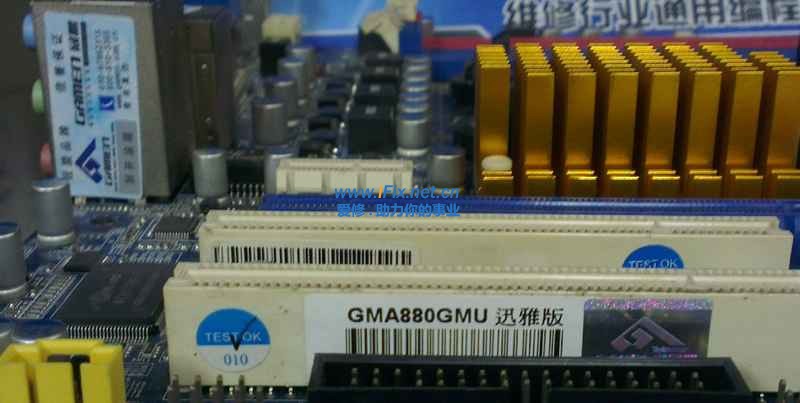

以冠盟GMA880GMU主板BIOS芯片为例:

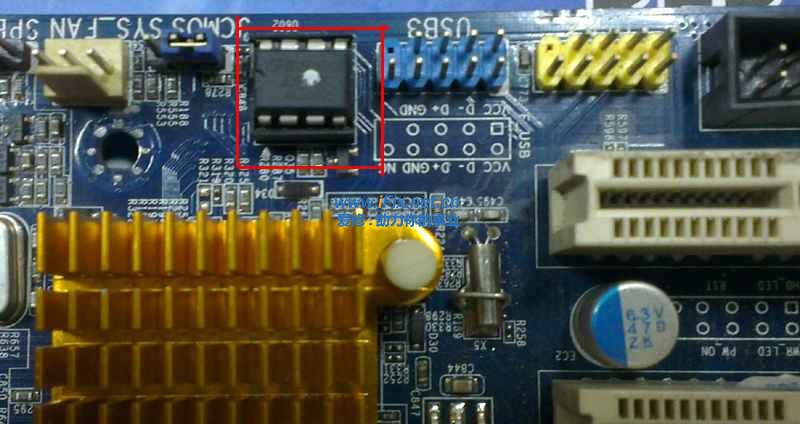

BIOS芯片:

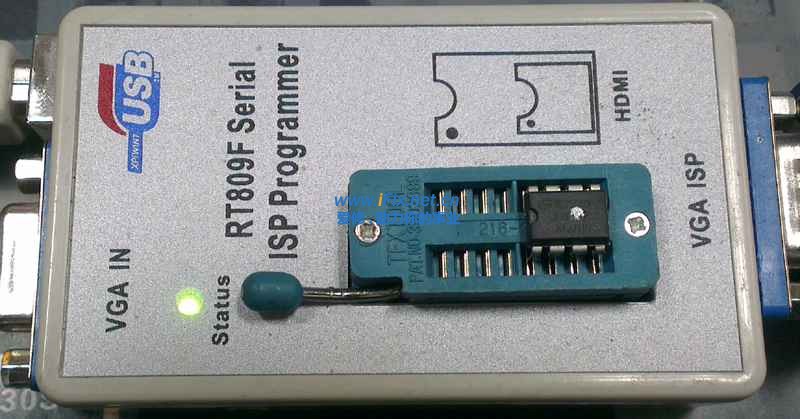

取下BIOS芯片,连好rt809f硬件,打开rt809f锁紧座放入BIOS芯片:

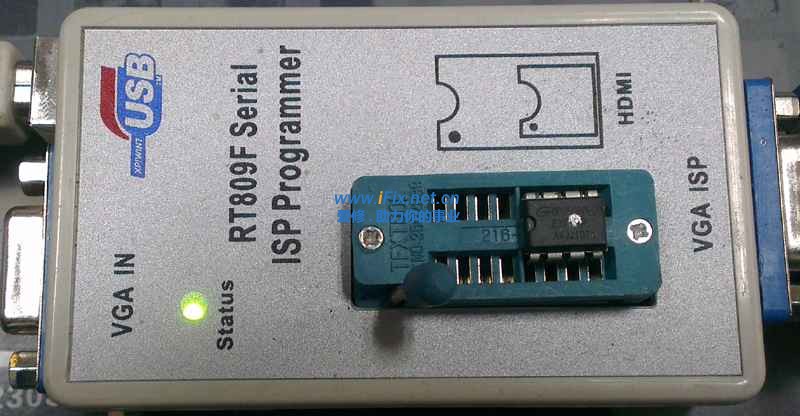

关闭锁紧座锁紧芯片:

打开rt809f软件:

点“智能识别”:

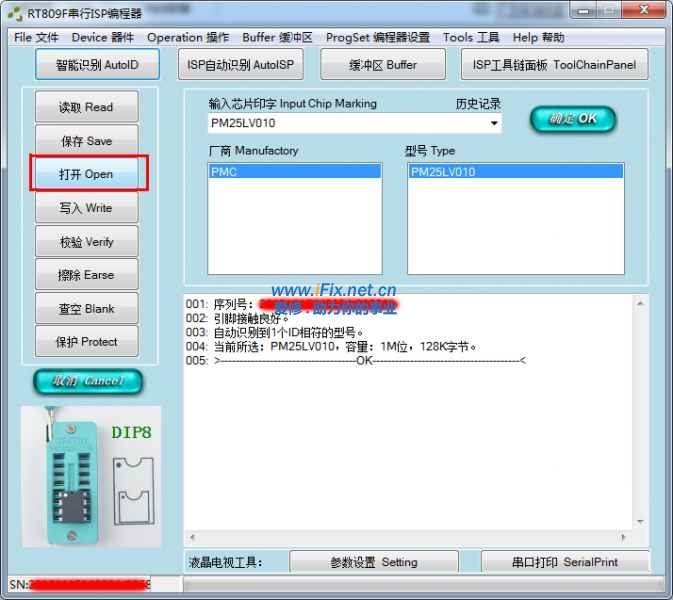

点“打开”:

选中BIOS文件,点“打开”:

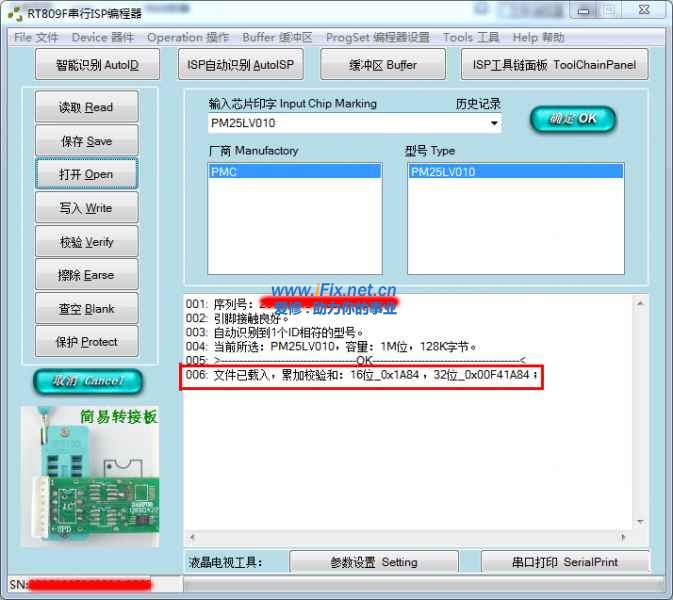

BIOS文件已载入:

点“写入”:

写入中:

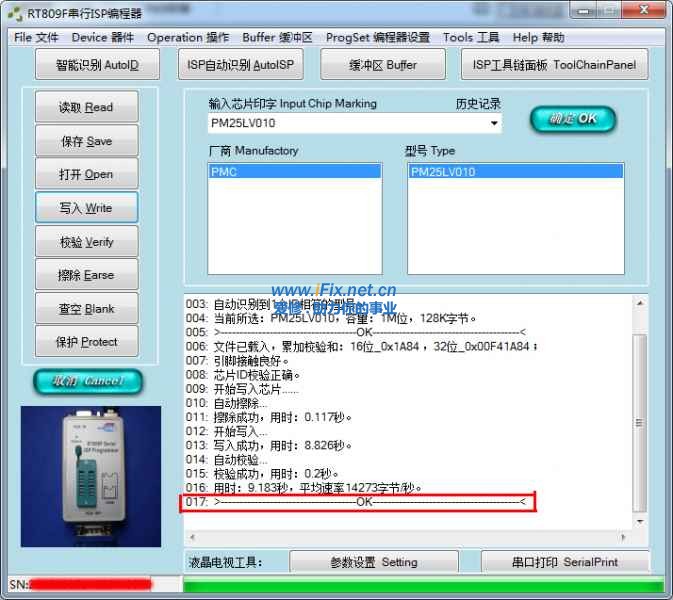

写入完成:

二.SOP8宽体25芯片刷写:

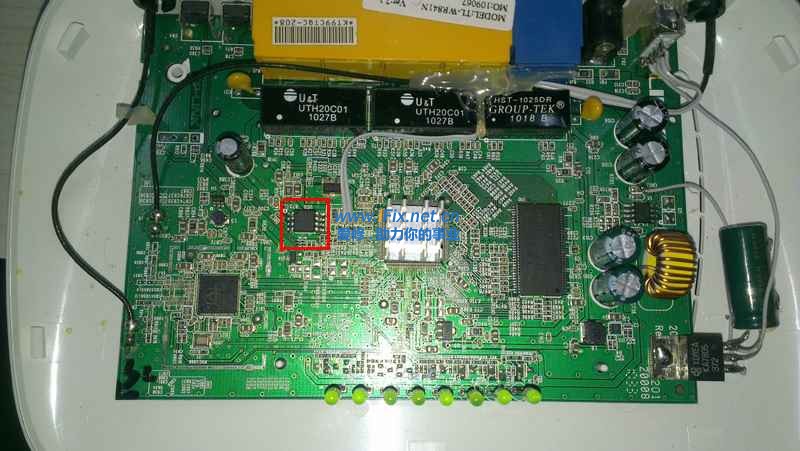

这里以TP-LINK TL-WR841N V7.1路由器为例:

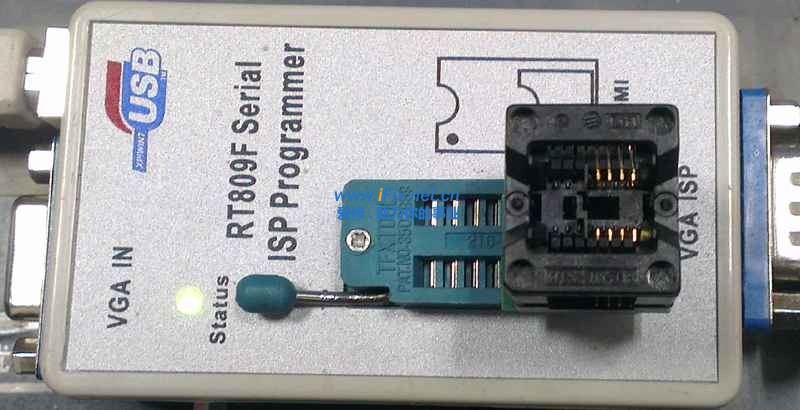

拆下ROM芯片,连好rt809f硬件,打开锁紧座放入SOP8宽体转接座并锁紧:

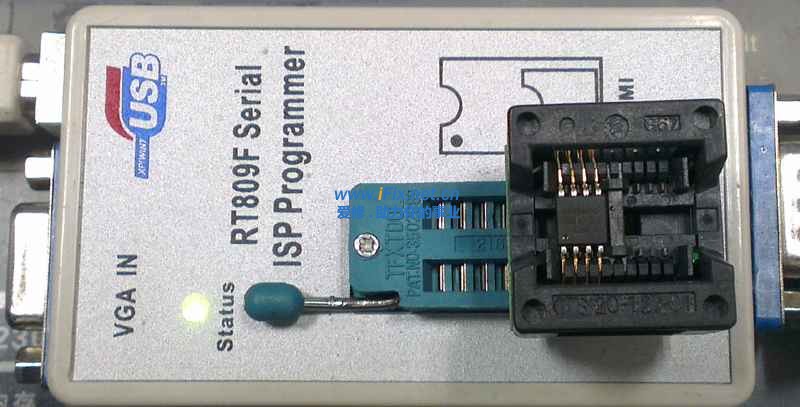

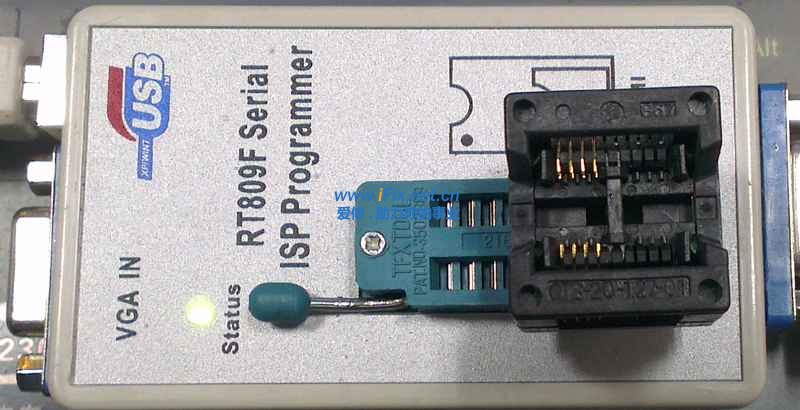

按下SOP8转接座并放入25芯片放手锁紧:

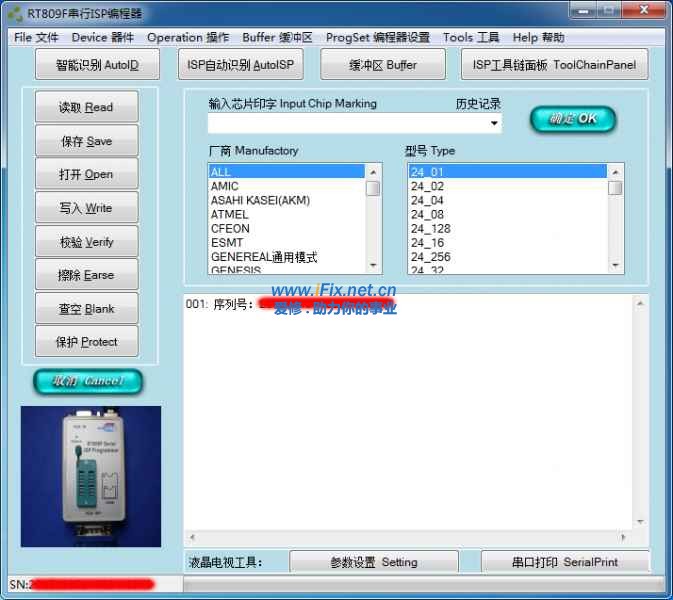

打开rt809f软件:

点“智能识别”:

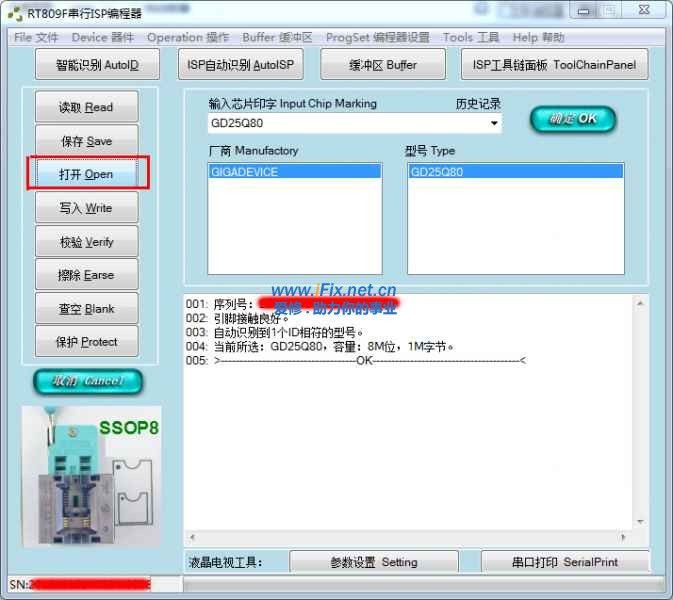

点“打开”:

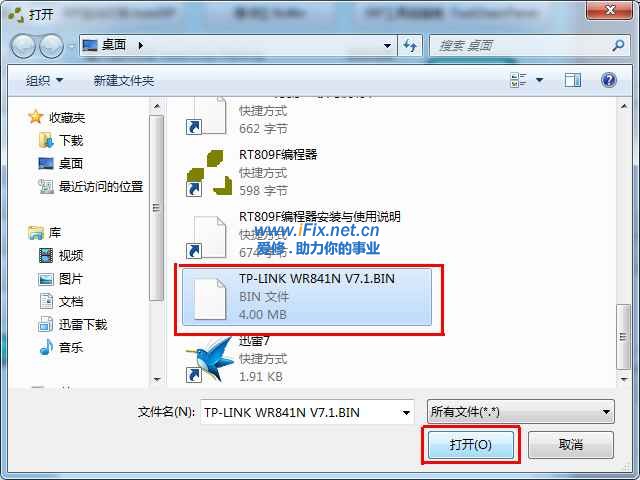

选中路由器固件,点“打开”:

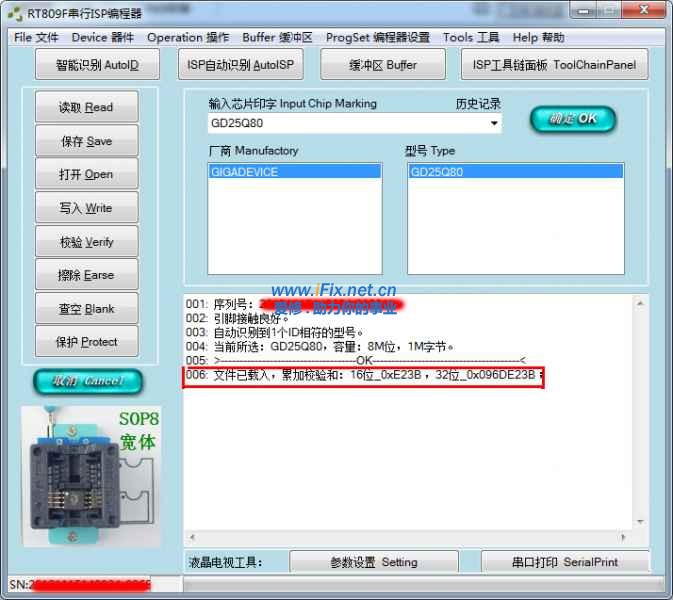

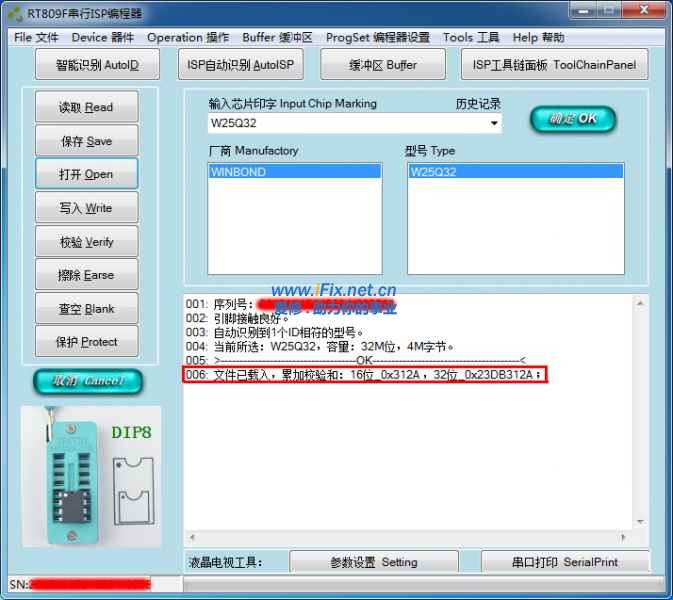

文件已载入:

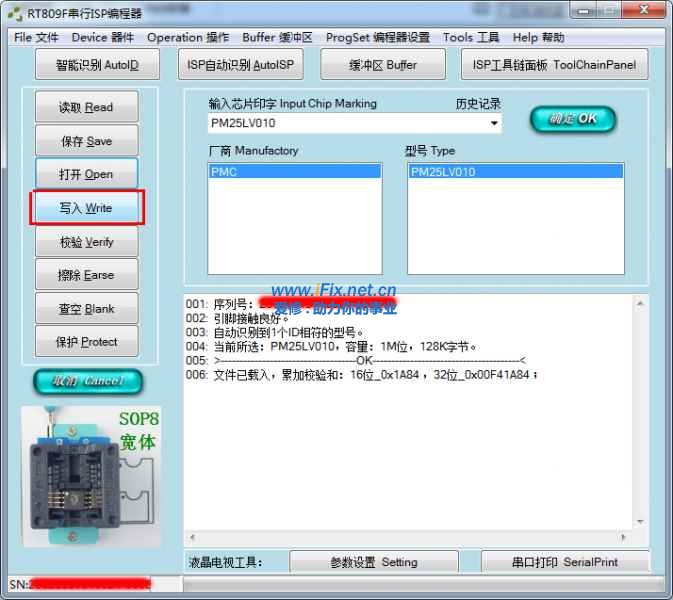

点“写入”:

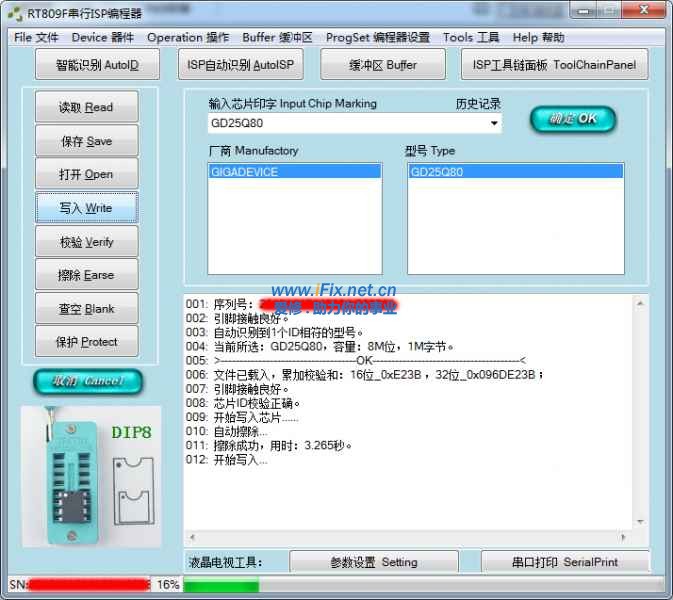

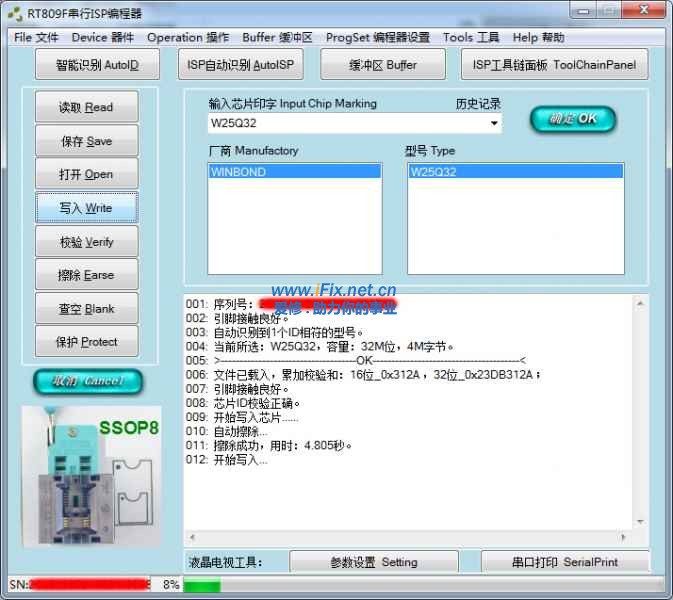

写入中:

写入完成:

三.SOP8窄体25芯片刷写:

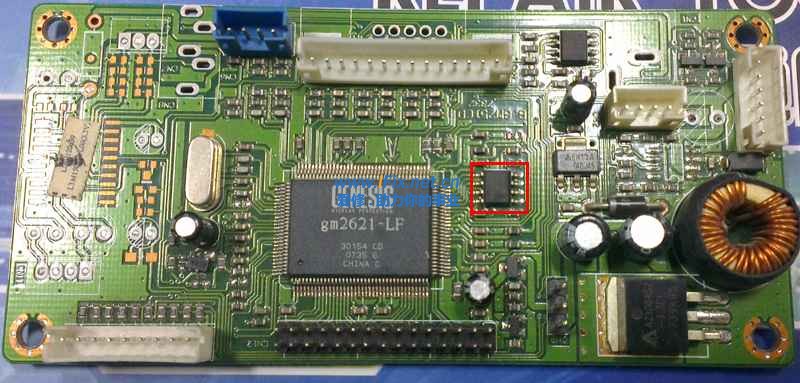

这里以GM2621驱动板为例:

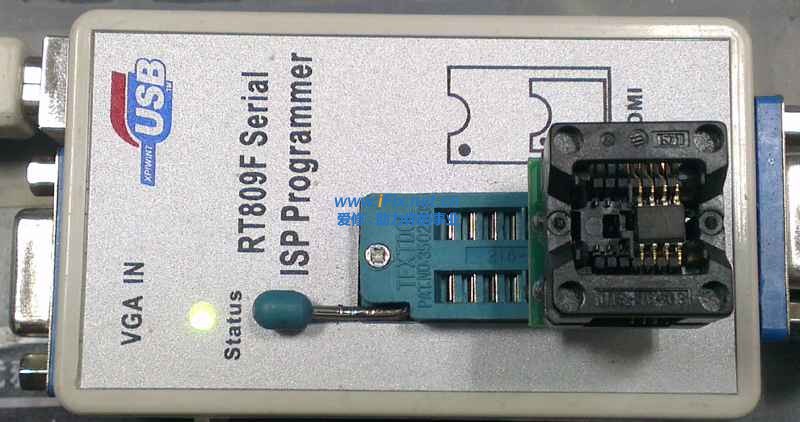

拆下25芯片,连好rt809f硬件打开锁紧座放入SOP8窄体转接座:

按下SOP8转接座并放入25芯片放手锁紧:

打开rt809f软件:

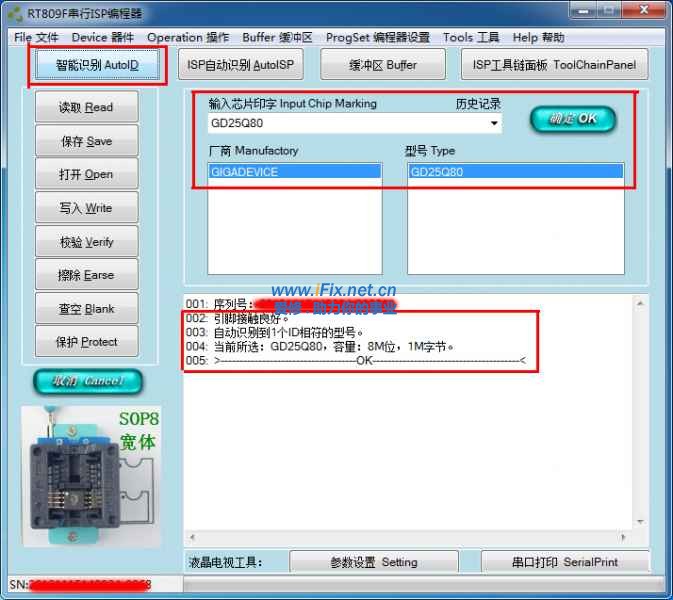

点“智能识别”:

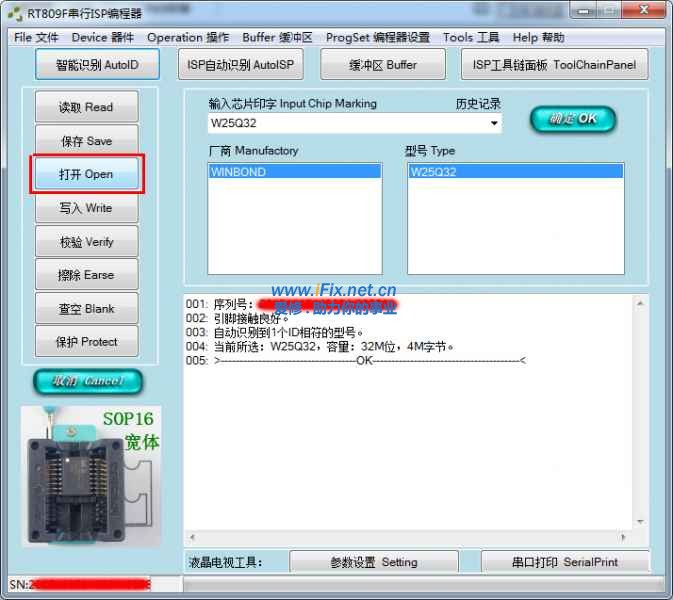

点“打开”:

选中GM2621数据,点“打开”:

文件已载入:

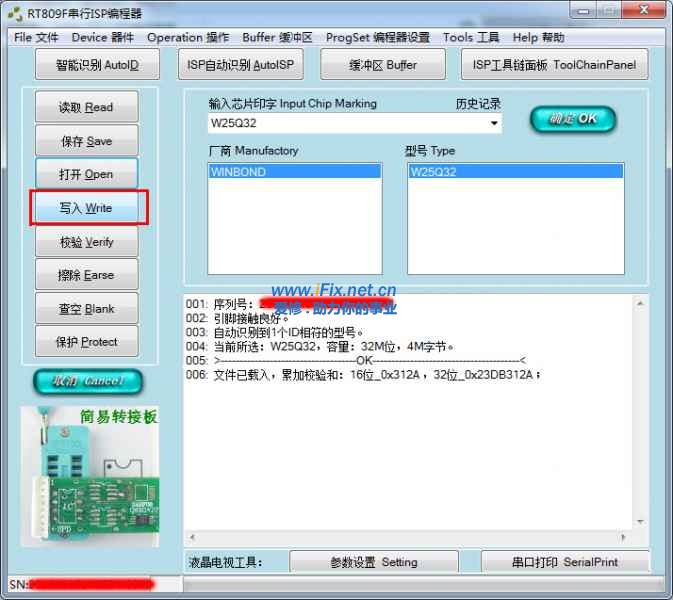

点“写入”:

写入中:

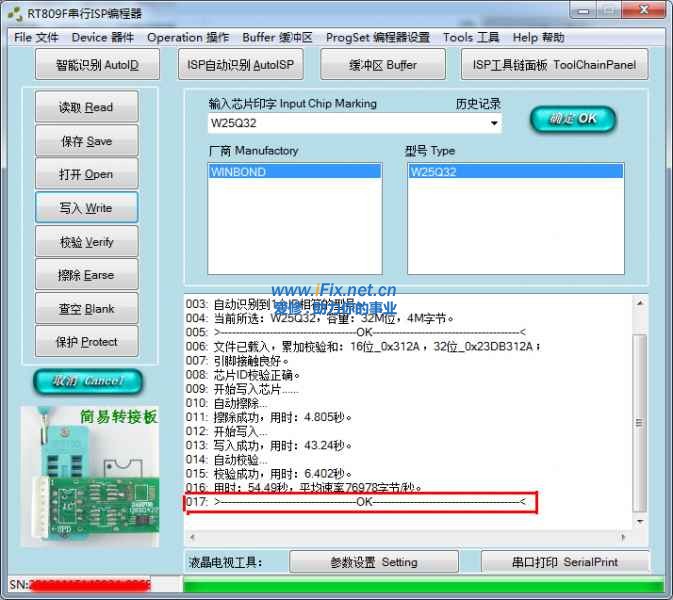

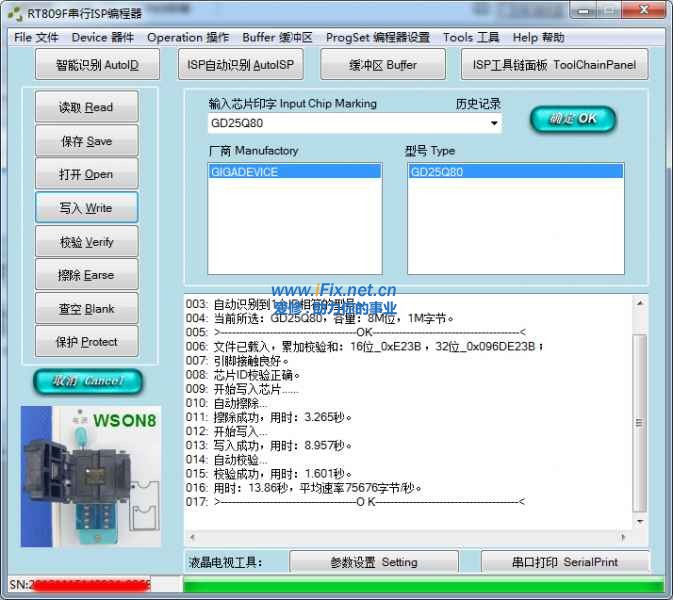

写入完成:











Rate

Number of participants 1金钱 +10 Collapse Reason
龙芯科技 + 10 赞一个!

View Rating Log

Reply

Use magic Report

Post time: 2017-8-8 15:47:52
| Show all posts
请问我写入的时候会出现校验错误
Reply Support 2 Not support 0

Use magic Report

Post time: 2013-4-8 08:42:56
| Show all posts
拖拽文件的操作不好截图,碰到电脑新手,就看不懂了。这样就很好了,目前没必要改。
Reply Support 1 Not support 0

Use magic Report

Post time: 2013-4-6 16:40:08
| Show all posts
好贴,怎能不顶
Reply Support Not support

Use magic Report

Post time: 2013-4-6 21:26:16
| Show all posts
我今天来学习RF809的功能{:soso_e113:}谢谢楼主分享
Reply Support Not support

Use magic Report

Post time: 2013-4-7 19:34:20
| Show all posts
学习了!谢谢!!!!!!!!!!!!!!!!!!!!!
Reply Support Not support

Use magic Report

Post time: 2013-4-7 23:07:47
| Show all posts
善哉首富,热心帮助,修桥铺路,菜鸟有福。

PS: 130406之后的新版本809F软件,可以直接拖拽待写入的数据文件,并且可以自动显示缓冲区数据,使用更方便了。{:soso_e182:}
Reply Support Not support

Use magic Report

 Author| Post time: 2013-4-8 07:53:24 From the mobile phone
| Show all posts
阿弥陀佛,此乃新版发行前所做。必要可改!善哉!善哉!
Reply Support Not support

Use magic Report

Post time: 2013-4-8 12:11:45
| Show all posts
添加了拖放功能,更加人性化了,可以减少操作步骤。
Reply Support Not support

Use magic Report

Post time: 2013-4-9 10:57:20
| Show all posts
学习了{:soso_e182:}
Reply Support Not support

Use magic Report

Post time: 2013-4-11 00:18:17
| Show all posts
非常好的教程。通俗易懂,好贴。新手的福音。
Reply Support Not support
