KB9012 BF BGA封装的读写

  [复制链接]
发表于: 2014-4-11 04:44:27
| 显示全部楼层 |阅读模式
机型    DELL  XPS  L521     仁宝   LA-7851P     HM77    板载u   架构
EC   KB9012 BF  BGA封装

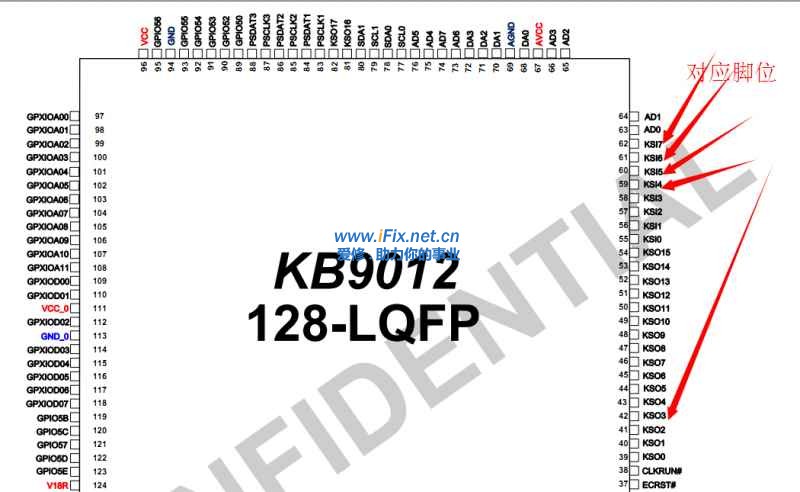

一轮的找图纸无果后,决定分步骤定位有效脚位   如图 TOSP128 封装脚位定义

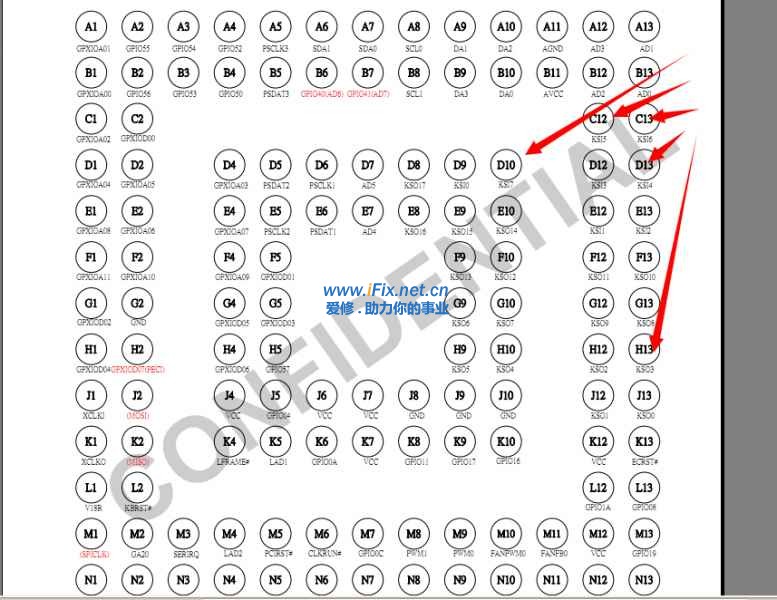

BGA封装对应的脚位如图

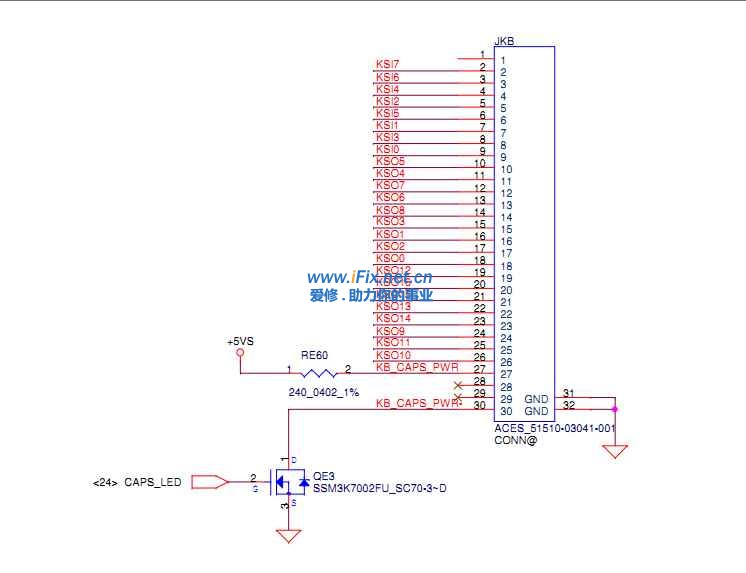

KB9012脚位坐标A13的右边往下有一排过孔,明线走向是向左,按分布距离推测,往下第三个点应该是C13 KS16),刮去绿油测与键盘接口果然是相通的,且与DELL 5520的接口定义相对应 第三脚位KS16 如图

继续验证KS14  KS15一一对应,两机型均是仁宝代工,接口脚位30脚,相差的是左右次序而已,现在已定位了它的脚位,飞线读取成功!! EC  BIOS上传在我相关的KB9012帖子里。
