RT809F使用教程—逻辑板GAMMA电压产生芯片在线读写教程_以LG高清屏常用的BUF16821为例

  [Copy link]
 Author| Post time: 2015-2-4 21:16:54
| Show all posts
江夏维修 发表于 2015-2-4 21:07
也有一定的道理,但逻辑板的程序在哪里芯片里我都 知道呀还有也不知怎么读写呀?TPS65170是个什么芯片 ...

http://www.ifix.net.cn/thread-16244-1-1.html
逻辑板DC-DC电源芯片和GAMMA芯片,早期的不带程序,后期基本都有程序了,损坏以后换新芯片必须刷程序。
Reply Support Not support

Use magic Report

Post time: 2015-2-9 09:53:53
| Show all posts
没试过阿,买个也回来试试
Reply Support Not support

Use magic Report

Post time: 2015-2-15 22:15:13
| Show all posts
admin 发表于 2015-2-4 21:16
http://www.ifix.net.cn/thread-16244-1-1.html
逻辑板DC-DC电源芯片和GAMMA芯片,早期的不带程序,后期 ...

请问管理员,我有一台海信LED32K10J 主板是RSAG7.820.4705,逻辑板在主板上的,屏是HD315CH-F11,有BUF16821和MAX17126B的程序吗,我的机现在是白屏,隐约可以看到图像,有声音。在路测16821的23脚 28脚只有100欧阻值。其他各脚输出电压都不正常,确定它坏无疑。换一个市售的不行,麻烦你能否发一个程序上来,谢谢
Reply Support Not support

Use magic Report

 Author| Post time: 2015-2-16 10:42:17
| Show all posts
没有找到HD315CH-F11这个屏的程序,这应该是个国内组装屏,找个同型号的读取吧,可以求助群里海信售后网点的师傅。BUF16821必须写入与屏对应的程序才能正常工作。
Reply Support Not support

Use magic Report

Post time: 2015-2-16 12:27:42
| Show all posts
admin 发表于 2015-2-16 10:42
没有找到HD315CH-F11这个屏的程序,这应该是个国内组装屏,找个同型号的读取吧,可以求助群里海信售后网点的 ...

好的,谢谢
Reply Support Not support

Use magic Report

Post time: 2015-2-16 16:49:13
| Show all posts

,还有

本帖最后由 博民家维 于 2015-2-16 17:15 编辑
admin 发表于 2015-2-16 10:42
没有找到HD315CH-F11这个屏的程序,这应该是个国内组装屏,找个同型号的读取吧,可以求助群里海信售后网点的 ...


再次求助管理员,我现在把原机BUF16821的数据传上来,能帮我验证一下是不是好的吗,还有MAX17126B需要程序吗

BUF16821A数据 海信LED32K10J 屏HD315CH-F11#ISP_20150216_162620.rar

248 Bytes, Downloads: 1186, Download cost : 金钱 -10

Reply Support Not support

Use magic Report

 Author| Post time: 2015-2-16 18:33:45
| Show all posts
博民家维 发表于 2015-2-16 16:49
再次求助管理员,我现在把原机BUF16821的数据传上来,能帮我验证一下是不是好的吗,还有MAX17126B需要程 ...

这个数据有可能是好的,因为这个数据不会造成你所描述的故障;你所说的故障可能是MAX1712B损坏,导致AVDD失控,然后引起BUF16821芯片的28脚对地击穿。
MAX1712B本身不带程序,参考这个案例:http://www.jdwx.info/thread-388483-1-1.html
Reply Support Not support

Use magic Report

Post time: 2015-3-4 10:48:26
| Show all posts

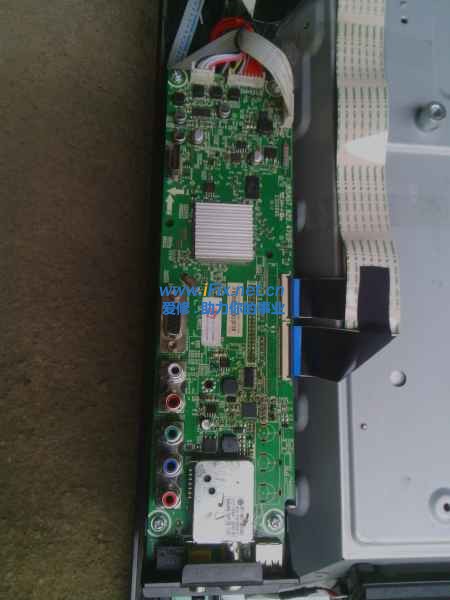

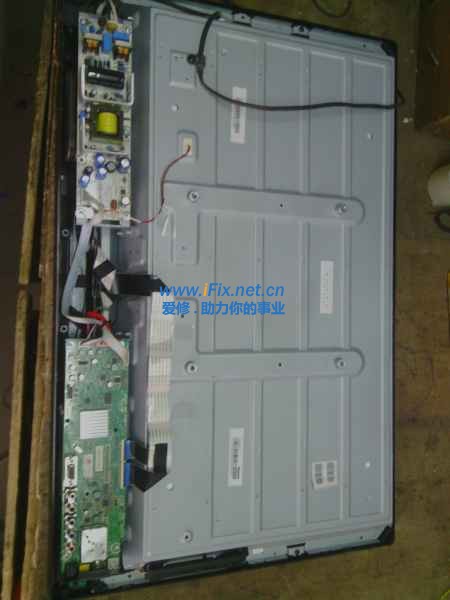

请问管理员,我曾经寻求过BUF16821数据,那没找着,现在是这样问题,我把16821和17126一起换掉,图像白,反应慢,不清晰。手摸17126图像会变化,可能17126焊得不好,重新过,依然无不变化,重新换过一只17126,检查无误,开机,图像终于正常了,确定刚才换那个是坏件。现在想问一下,16821也没有写数据,图像为何正常呢,是否芯片自动会对空白的16821写入数据呢。机子是海信LED32K10J,主板4705,屏HD315CH-F11(BD315CH-F11),16821和17126都是在主板上的,没有独立逻辑板的。
Reply Support Not support

Use magic Report

 Author| Post time: 2015-3-4 11:35:58
| Show all posts
搞不好你焊上去的BUF16821本身就是拆机件。要找到答案,先将芯片写为全0,重新上电后看是否正常。
Reply Support Not support

Use magic Report

Post time: 2015-3-5 08:45:16
| Show all posts
本帖最后由 博民家维 于 2015-3-5 08:50 编辑
admin 发表于 2015-3-4 11:35
搞不好你焊上去的BUF16821本身就是拆机件。要找到答案,先将芯片写为全0,重新上电后看是否正常。

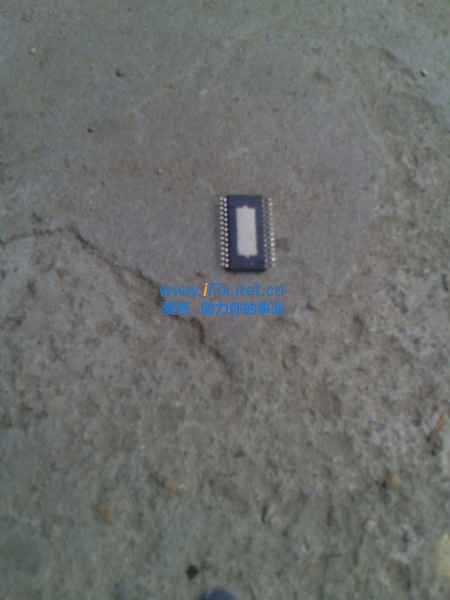

应该不会是拆件。我买3个回来,试过2个都行,还有一个没试过。看IC背面散热位置没有焊过的痕迹,也没有焊锡。这个是没焊过的图片。还有一个问题,在线读取数据正常,但是不能写入,提示校正错误,我是在电视开机情况下读取和写入的,信息如下:

001:  序列号:20140821113234-032308,编程器固件版本:V1.0
002:  BUF16821B,程序在芯片内部,可读可写。
003:  当前所选:BUF16821B #ISP,容量:384位,48字节。
004:  >------------------------------------OK---------------------------------------<
005:  D:\TDDOWNLOAD\液晶数据\BUF16821A数据 海信LED32K10J HD315CH-F11#ISP_20150216_162620.BIN
006:  文件已载入,累加校验和:16_0x1087 32_0x00001087
007:  BUF16821BB版本,内置ROM已写入过4次,还能再写入12次。
008:  开始写入芯片......
009:  写入成功,用时:0.078秒。
010:  自动校验...
011:  0xFD : 0x7D
012:  芯片校验错误,起始位置:0x24
013:  校验失败,用时:0.065秒。
014:  写入错误,操作终止。
Reply Support Not support
