RT809F使用教程 —— 逻辑板电源管理芯片在线读写教程_以LG高清屏常用的TPS65168为例

admin

编程器：RT809F，软件版本：RT809F简体中文版-140401，加140405测试版补丁。

板号：LG 32到55寸高清屏常用逻辑板6870C-0309C

TPS65168逻辑板电源管理芯片，内部EEPROM有10个字节的配置数据，通过改变内部DAC的输出电压，来控制液晶屏模拟电压VDD、数字电压VCC、内核供电Vcore、基准电压VCOM、开启电压VGH、关断电压VGL以及多路GAMMA校正电压数值。在内部程序丢失或者芯片损坏、更换芯片以后，出现图像泛白、灰阶不良、花屏时，必须重新写入配置数据才能正常工作，程序可以从好板读取，但一定要注意看屏型号是否一致，不同尺寸通常不能互换，同一尺寸不同型号也未必能够互换，请以实际测试效果为准。

注意：

1、TPS65168这个芯片内置的EEPROM写入是有次数限制的，厂商给出的要求是小于16次。超过次数有可能写入后校验出错，而读取没有次数限制。

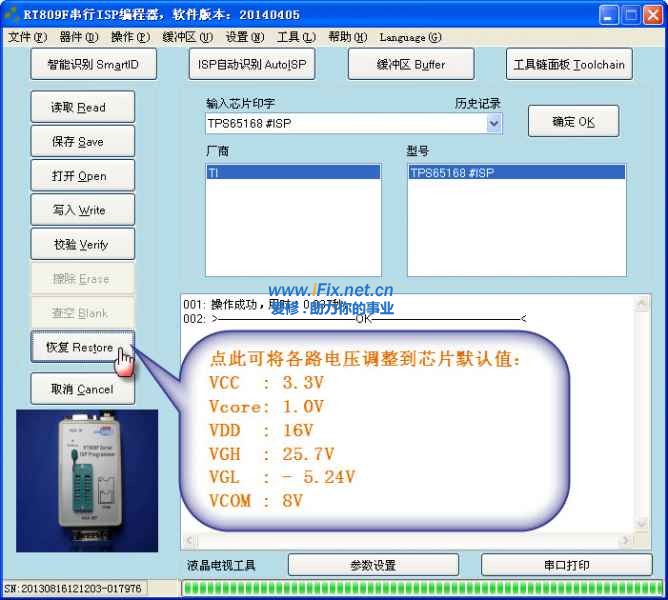

2、在TPS65168读写界面上有个“恢复”按钮，点此可将各路电压调整到芯片的默认数值：

VCC  : 3.3V
Vcore: 1.0V
VDD  : 16V
VGH  : 25.7V
VGL  : -5.24V
VCOM : 8V

读写接线：51针接口的LG32到52寸高清屏逻辑板的屏线接口，第4脚为SDA，第5脚为SCL，再加一根GND，利用屏线改造一根ISP升级线，接到809F的锁紧座上方I2C扩展口，即可通过屏线接口在线读写。读写前需要加上屏供电，通常是12V。

TPS65168在线读写接线图：



TPS65168 ISP接线图高清下载：

TPS65168 ISP.rar (479.04 KB, 下载次数: 3453)

上传日期: 2014-4-5 19:26

点击文件名下载附件

A、备份方法概要：“ISP自动识别”——>"读取" ——>"保存"

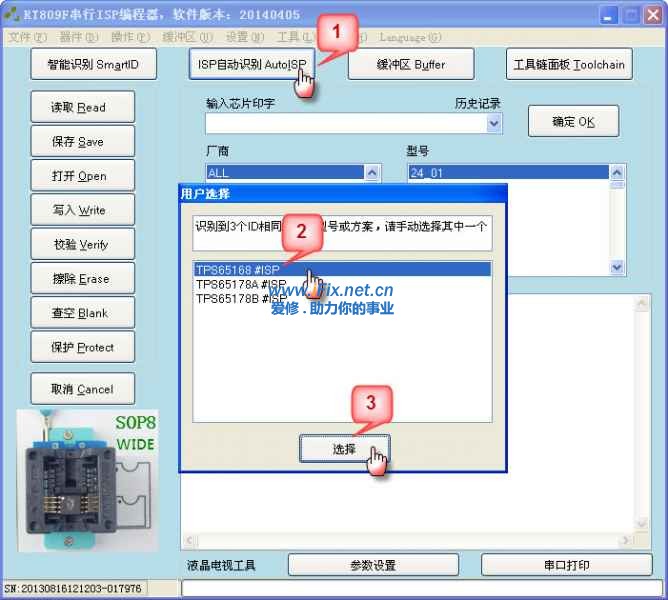

第一步：编程器的I2C扩展口通过改装的屏线和逻辑板正确连接并加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

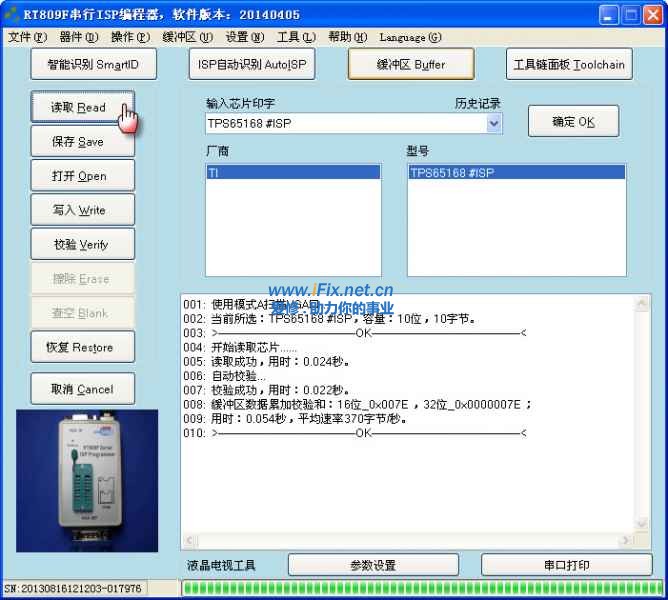

第二步：点击“读取”，809F软件会读取并自动校验一次：

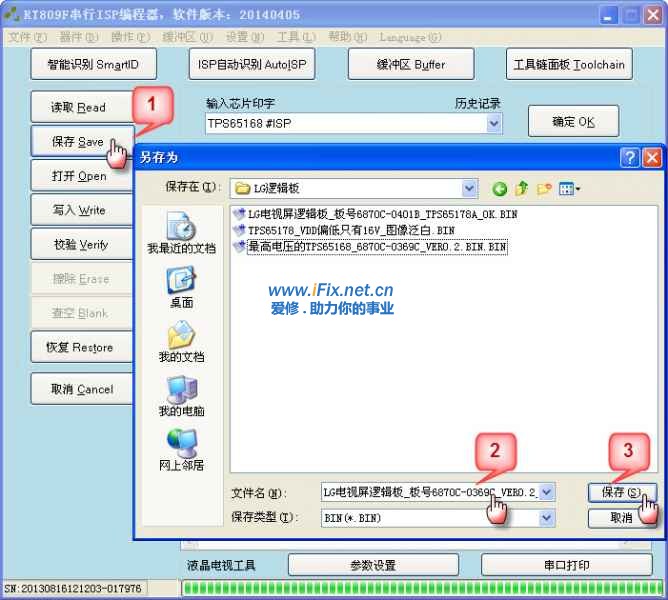

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、芯片型号：

B、烧录方法概要：“ISP自动识别”——>"打开"待烧录程序文件——>"写入"

第一步：编程器的I2C扩展口通过改装的屏线和逻辑板正确连接并加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

图片同A、第一步

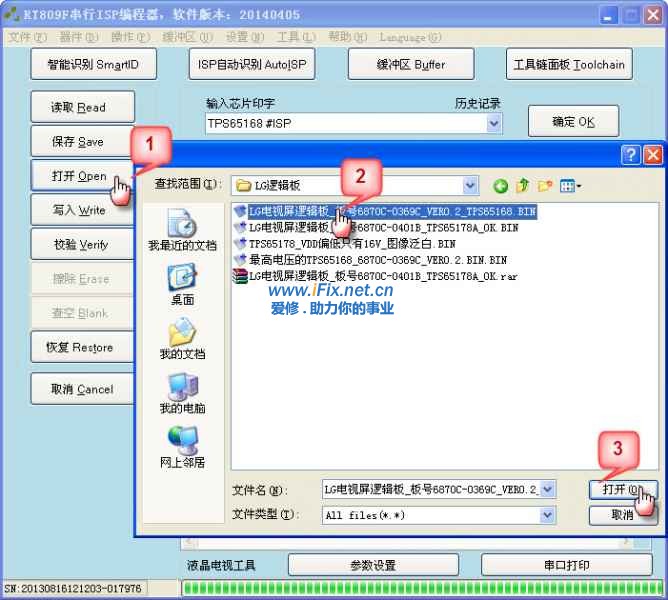

第二步：选择待烧录的程序文件：

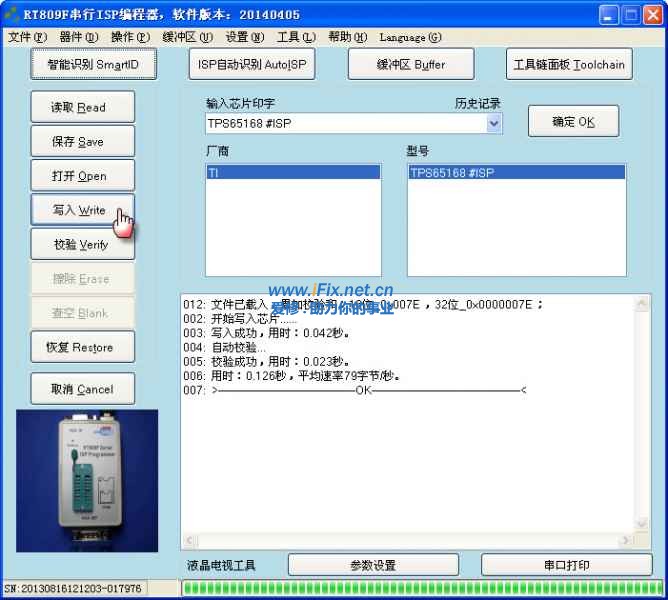

第三步：点击“写入”，809F会自动擦除、写入、校验，您只需等待烧录完成即可：




注意：以下的恢复功能不要乱用，除非是在没有对应的数据时，恢复一下，然后读取，再手工修改缓冲区数据调整各组电压，非老鸟不要轻易尝试！

LG电视屏逻辑板_板号6870C-0369C_VER0.2_TPS65168程序下载：
LG电视屏逻辑板_板号6870C-0369C_VER0.2_TPS65168.rar (180 Bytes, 下载次数: 3042)

上传日期: 2014-4-5 19:27

点击文件名下载附件
