TCL MS96机芯MST6M69_EN25B32在线读写教程

—— 附打印信息查看方法

编程器：RT809F，截图软件版本：RT809F安装软件-140206版，加140324补丁。

板号：TCL MS96机芯，主芯片MST6M69，存储器EN25B32（位号ID022）

此板比较特别，使用MST官方软件很难连接上，总提示“识别不到闪存型号” ，除非EN25B32为空时才能顺利连接并写入；而RT809F自主软件已经解决了这个问题，推荐使用自主软件读取和擦除，但写入容易出错，所以在擦除后，推荐使用MST官方软件写入。

A、备份方法概要：“ISP自动识别” ——>"读取" ——>"保存"

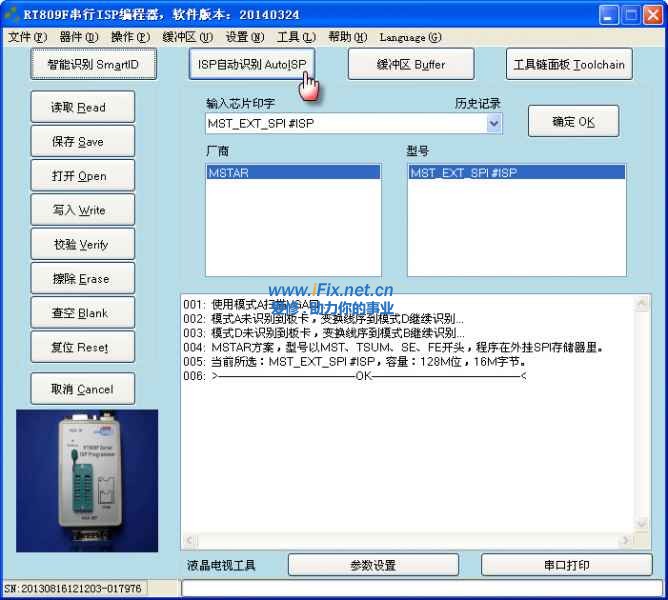

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，然后给主板上电（开机状态，待机供电和主供电都要有），上电的同时点击"ISP自动识别"按钮，提示检测到主芯片型号：

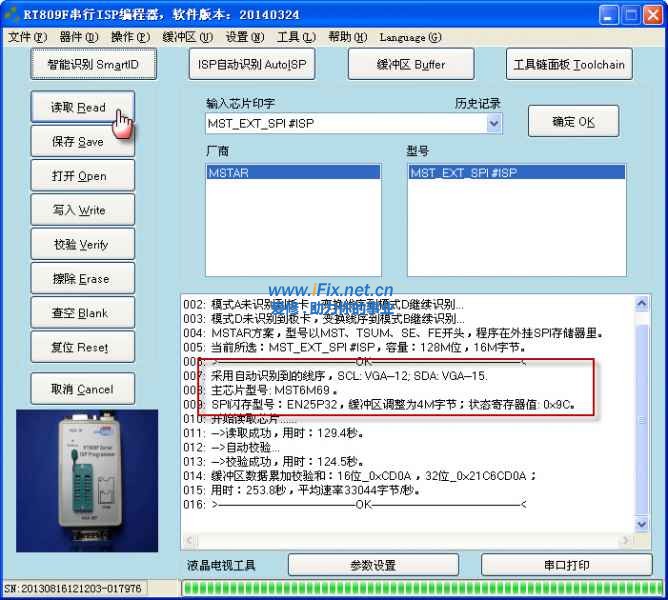

第二步：点击“读取”，809F软件会读取并自动校验一次（如果校验出错，可以在”设置”菜单里调慢ISP速度重新读取）：

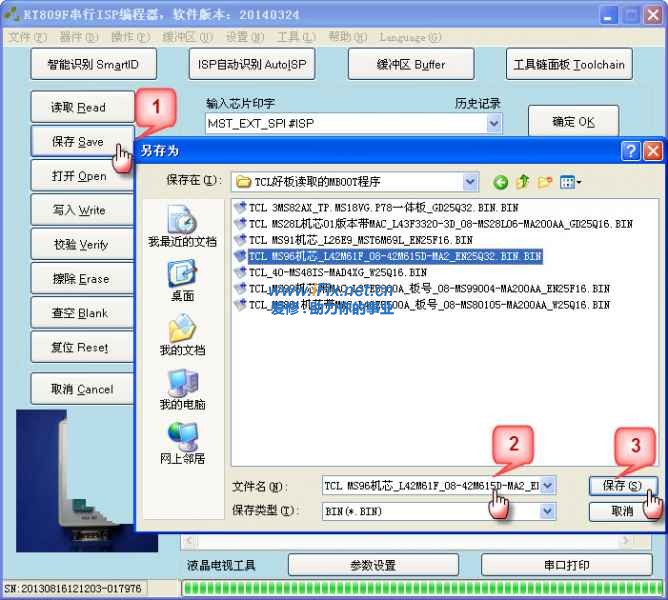

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、主芯片型号、存储器型号：

B、烧录方法概要：“ISP自动识别” ——>”擦除”——>使用MST官方软件写入

第一步：编程器的VGA ISP接口通过VGA线和板子正确连接，打开软件到主界面，然后给主板上电（开机状态，待机供电和主供电都要有），上电的同时点击图示按钮，提示检测到主芯片型号：

图片同A、第一步

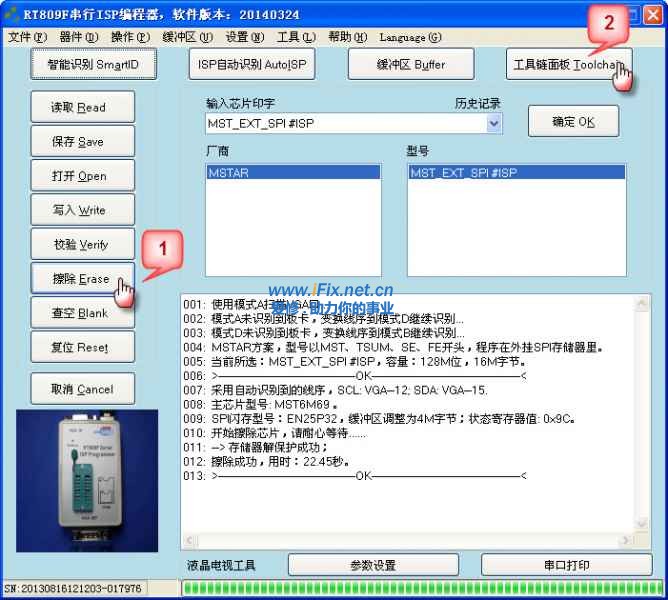

第二步：点击“擦除”，等待擦除完成后，点击进入“工具链面板”：

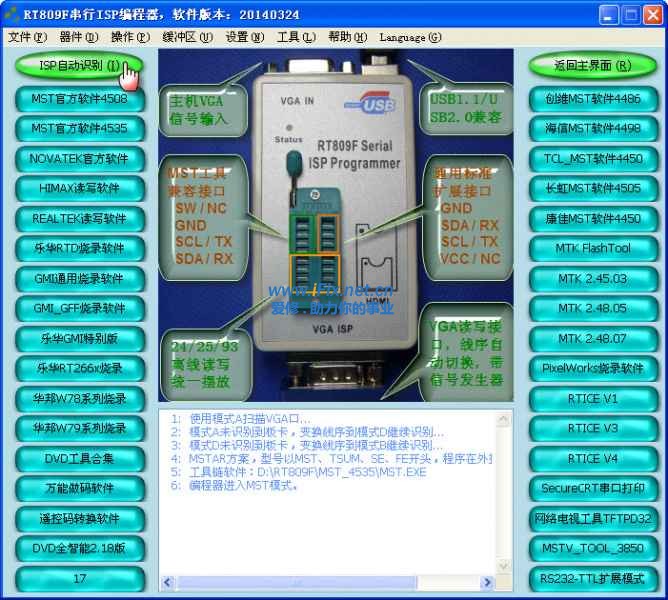

第三步：在工具链面板界面，点击“ISP自动识别”，自动打开MST官方软件：

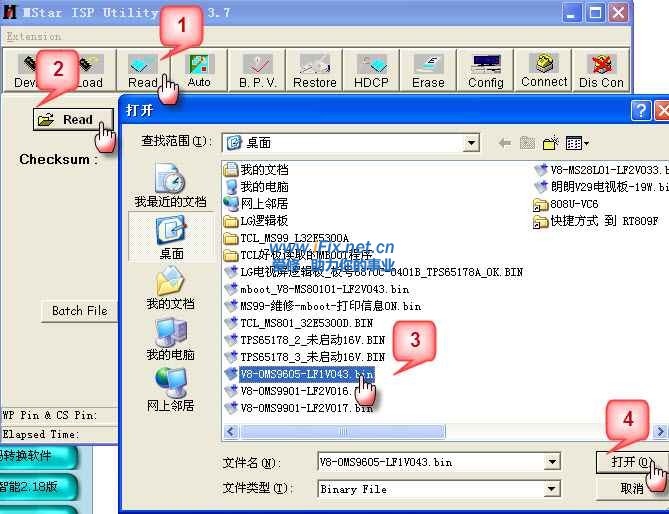

第四步：选择待烧录的程序文件：

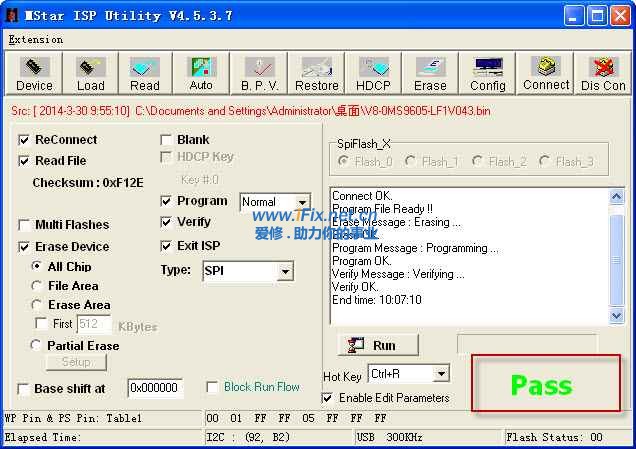

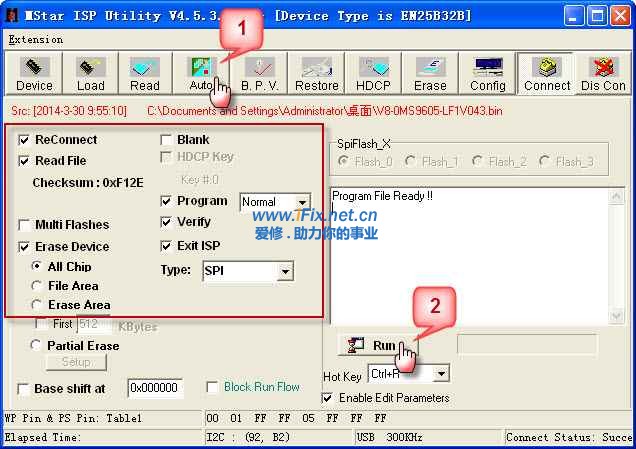

第五步：点击“写入”，会自动擦除、写入、校验，您只需等待烧录完成，显示“PASS”即可：

TCL MS96机芯打印信息查看方法

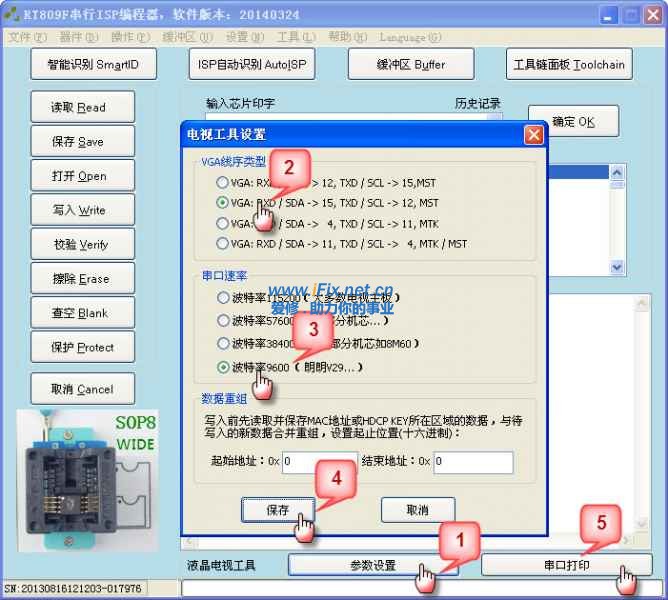

主板先别上电，按图设置打印参数：

按照上图第五步，点击“串口打印”后，再给电视AC上电，即可看到打印信息，此信息会自动保存到桌面，默认文件名为“Print.log”:

MS96_Print.log (1.72 KB, 下载次数: 1320)

上传日期: 2014-3-31 10:50

点击文件名下载附件
