编程器：RT809F，软件版本：RT809F简体中文版-140206，加140324测试版补丁。

板号：LG 32到55寸高清屏常用逻辑板6870C-0401B，TPS65178；类似的电源芯片还有TPS65175，读写方法一样。

TPS65178逻辑板电源管理芯片，内部EEPROM有25个字节的配置数据，通过改变内部DAC的输出电压，来控制液晶屏模拟电压VDD、数字电压VCC、内核供电Vcore、基准电压VCOM、开启电压VGH、关断电压VGL以及多路GAMMA校正电压数值。在内部程序丢失或者芯片损坏、更换芯片以后，出现图像泛白、灰阶不良、花屏时，必须重新写入配置数据才能正常工作，程序可以从好板读取，但一定要注意看屏型号是否一致，不同尺寸通常不能互换，同一尺寸不同型号也未必能够互换，请以实际测试效果为准。

注意：

1、TPS65178这个芯片内置的EEPROM写入是有次数限制的，厂商给出的要求是小于16次。超过次数有可能写入后校验出错，而读取没有次数限制。

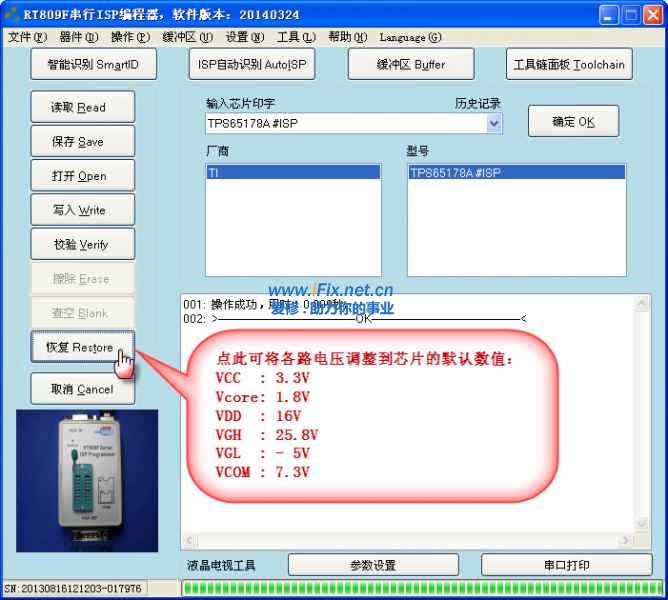

2、在TPS65178读写界面上有个“恢复”按钮，点此可将各路电压调整到芯片的默认数值：

VCC  : 3.3V
Vcore: 1.8V
VDD  : 16V
VGH  : 25.8V
VGL  : -5V
VCOM : 7.3V

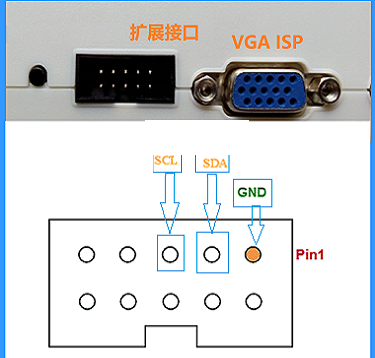

读写接线：51针接口的LG32到52寸高清屏逻辑板的屏线接口，第4脚为SDA，第5脚为SCL，再加一根GND，利用屏线改造一根ISP升级线，接到809F的锁紧座上方I2C扩展口，即可通过屏线接口在线读写。读写前需要加上屏供电，通常是12V。

TPS65178在线读写接线图：


TPS65178 ISP接线图高清下载：
TPS65178 ISP.rar (533.36 KB, 下载次数: 7034)

上传日期: 2014-3-26 17:33

点击文件名下载附件

TPS65178_ISP接线图

A、备份方法概要：“ISP自动识别”——>"读取" ——>"保存"

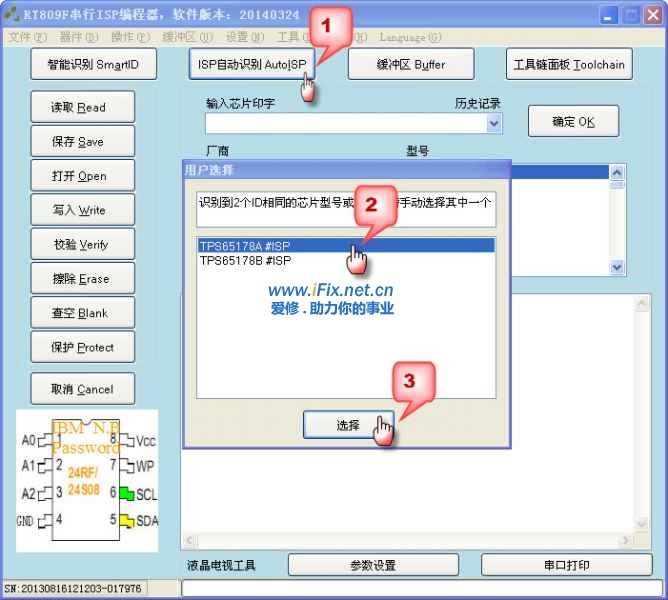

第一步：编程器的I2C扩展口通过改装的屏线和逻辑板正确连接并加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

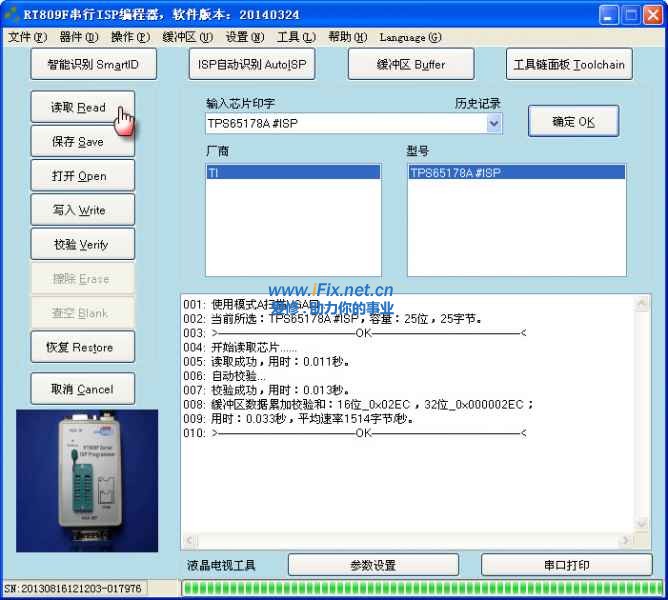

第二步：点击“读取”，809F软件会读取并自动校验一次：

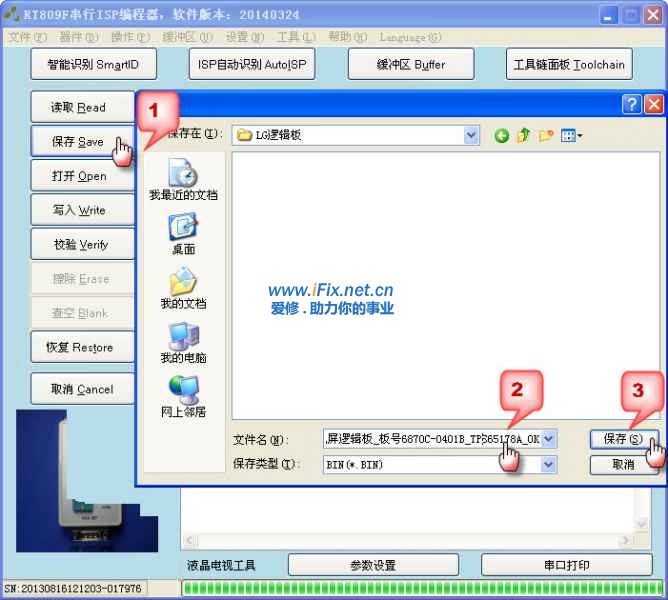

第三步：保存读取的文件，文件名尽可能详细，包含厂商、板号、屏型号、芯片型号：

B、烧录方法概要：“ISP自动识别”——>"打开"待烧录程序文件——>"写入"

第一步：编程器的I2C扩展口通过改装的屏线和逻辑板正确连接并加电，打开软件到主界面，点击图示按钮，提示检测到多个芯片型号，手动选择和板上对应的型号：

图片同A、第一步

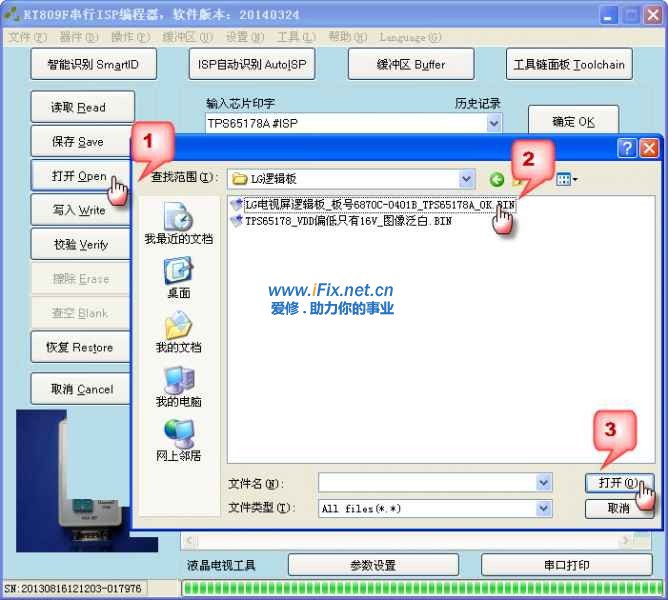

第二步：选择待烧录的程序文件：

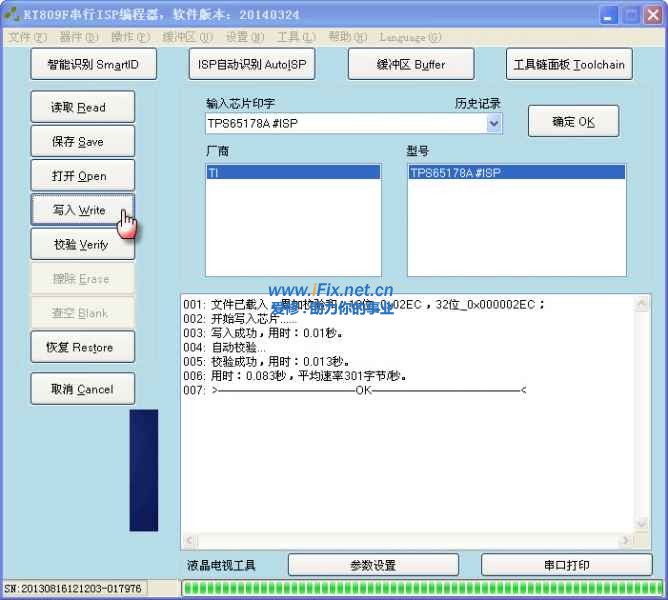

第三步：点击“写入”，809F会自动擦除、写入、校验，您只需等待烧录完成即可：




注意：以下的恢复功能不要乱用，除非是在没有对应的数据时，恢复一下，然后读取，再手工修改缓冲区数据调整各组电压，非老鸟不要轻易尝试！




C、逻辑板主芯片外接24系列EEPROM在线读写方法：

逻辑板主芯片通常都外接一颗24系列EEPROM来保存配置信息，型号有24C02/24C04/24C08/24C16/24C32/24C64/24C128等，数据错乱会导致屏显示异常，重写数据即可。
此芯片通常也挂接在与逻辑板电源芯片相连的I2C总线上，可以在线读写。

本例所讲的逻辑板，就属于这种情况，板上使用的EEPROM印字为T08，真实型号是24C08，此芯片的5/6脚接到了屏线接口的第4脚SDA和第5脚SCL，而芯片的第7脚WP接到了屏线接口的第6脚，需要自行改线，将屏线接口的这个引脚接地，才能保证24系列EEPROM正常写入。

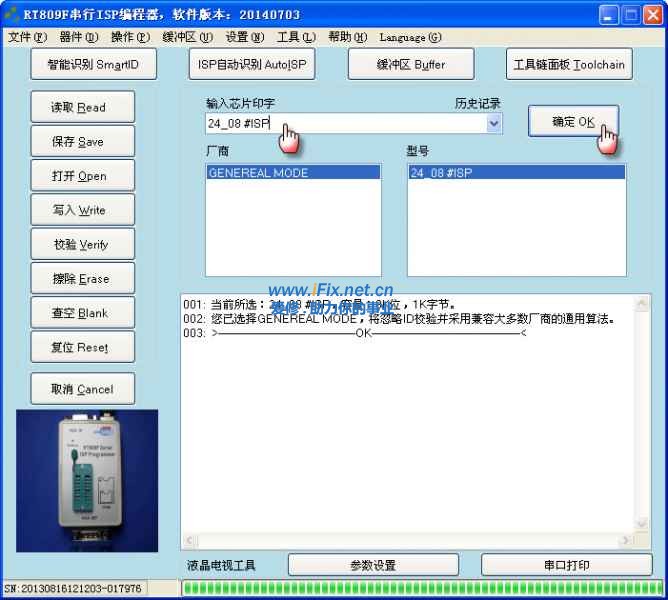

软件操作时需要注意，手动输入存储器型号，型号后面要带"#ISP"，这里我们输入24_08 #ISP:



余下的读取、保存、拖入文件、写入步骤和普通芯片一致，不再赘叙。


LG电视屏逻辑板_板号6870C-0401B_TPS65178A数据下载：
LG电视屏逻辑板_板号6870C-0401B_TPS65178A_OK.rar (193 Bytes, 下载次数: 5252)

上传日期: 2014-3-26 15:56

点击文件名下载附件

LG电视屏逻辑板_板号6870C-0401B_TPS65178A
LG电视屏逻辑板_板号6870C-0401B_24T08数据下载：
LG电视屏逻辑板_板号6870C-0401B_24T08.rar (557 Bytes, 下载次数: 5163)

上传日期: 2014-7-7 14:05

点击文件名下载附件

RT809H接线方法:

602239362

这个不错，学习，不过对于逻辑板的写入次数限制，总觉得是个顾虑，不知有没破解之法．

admin

602239362 发表于 2014-4-7 23:11
这个不错，学习，不过对于逻辑板的写入次数限制，总觉得是个顾虑，不知有没破解之法．

16次限制是TPS芯片自身EEPROM工艺造成的，再说了，一颗芯片能写16次还不够吗？

602239362

admin 发表于 2014-4-8 09:03
16次限制是TPS芯片自身EEPROM工艺造成的，再说了，一颗芯片能写16次还不够吗？

感谢季老师忙中抽空回答，是的，16次一般是够了，有时为了试验与实践，可能要反复写，没有限制总归要方便点吧，不过呢，读出没限制也不错了，到时就算无法写入，更换芯片重写也是能解决问题的，我也只是想了解下，说明是内部EEPROM工艺，就明白了，乃厂家有意为之，我们知道这么回事足矣，呵呵。

宋佳

学习了，该学的东西太多了!

许许多多

请问季老师LG这种板子有这种情况吗？板号：6870C-0319A VER0.6,主芯片是:R8J01083FT ,还有一些芯片分别是:TPS65197  ;TPS65170 ;966BETPO16;TPS62110:创维47E70RG机用的,现在故障是图象泛白,是不是该板数据用故障,还能修吗?

admin

许许多多 发表于 2014-5-22 15:42
请问季老师LG这种板子有这种情况吗？板号：6870C-0319A VER0.6,主芯片是:R8J01083FT ,还有一些芯片分别是:T ...

逻辑板带数据的芯片非常多了，已经解决了数十个型号芯片的读写问题。
厂商没有提供任何有用的资料，需要有相应的板子发给我研究。

admin

许许多多 发表于 2014-5-22 15:42
请问季老师LG这种板子有这种情况吗？板号：6870C-0319A VER0.6,主芯片是:R8J01083FT ,还有一些芯片分别是:T ...

有个地方你可能看错了，不是966BE，而是MAX9668E，这个芯片内部有数据，809F已经可以在线读写了，控制的是VCOM和GAMMA电压，而TPS65170不带数据，泛白可能与AVDD或者VCOM有关。

admin

许许多多 发表于 2014-5-22 15:42
请问季老师LG这种板子有这种情况吗？板号：6870C-0319A VER0.6,主芯片是:R8J01083FT ,还有一些芯片分别是:T ...

有个地方你可能看错了，不是966BE，而是MAX9668E，这个芯片内部有数据，809F已经可以在线读写了，控制的是VCOM和GAMMA电压，而TPS65170不带数据，泛白可能与AVDD或者VCOM有关。

许许多多

谢谢季老师的解说，确是看错了，是MAX9668E这种芯片，不知道有没有这种机子的数据提供一下。这个板子不贵，我在淘宝上买了个6870C-0319A VER0.6(商家标出是42E70RG机用的,我的是47E70RG)装机后故障差不多,后来我按机型在淘宝上找了一下,发现好多商家标出的47E70RG的机型用的是6870C-0139B这个板号,问他们说是通用的,都不知道还该不该多买一个试一下.
