RT809F使用教程——25系列SPI闪存OTP区域读写教程_以EN25T80为例_EN25F32_MX25L3206

  [Copy link]
Post time: 2014-2-24 19:13:50
| Show all posts |Read mode
编程器:RT809F,软件使用20140217及之后的版本。

增加EN25T80/EN25F32等EN系列以及WINBOND W25Q系列、MX25L系列OTP区域读写功能,有效解决少数机型,换了同型号芯片、写对程序,还不好用的问题,因为有些板子设计为25系列OTP区域保存厂商信息、序列号等数据,开机后主芯片可以校验这些信息,不符合就终止运行。
EN25T80/EN25F32等EN系列OTP读写目前是独家支持,W25Q系列OTP读写真正能用的也是独家,MX25L系列的OTP读写西尔特可以支持。

A、备份方法概要:“智能识别” ——>"读取" ——>"保存"

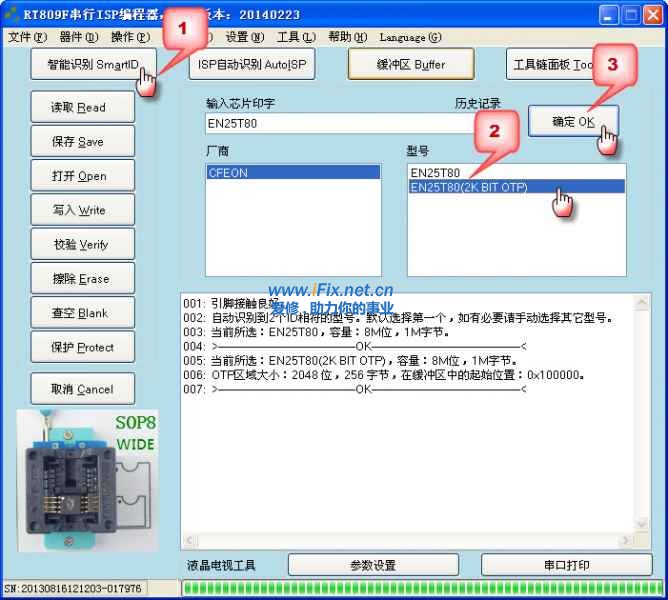

第一步:将芯片缺口朝上,靠下对齐,放入锁紧座并压紧,打开软件到主界面,点击图示按钮,提示识别到主芯片型号,默认选择的是不带OTP读写,此时可以手动选择型号里带OTP的:

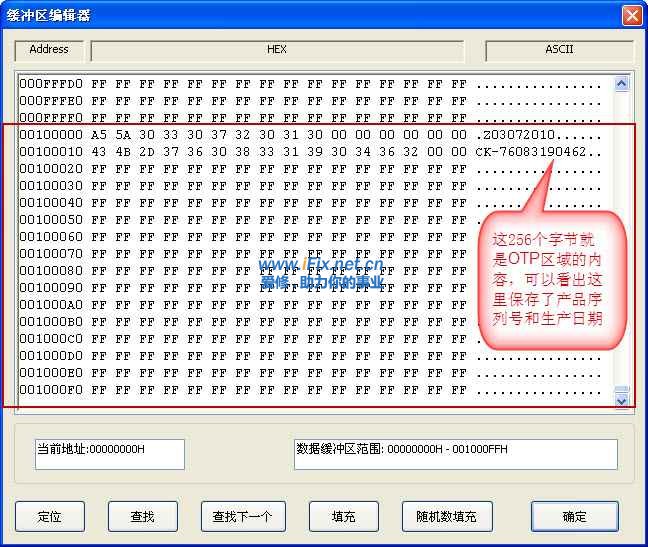

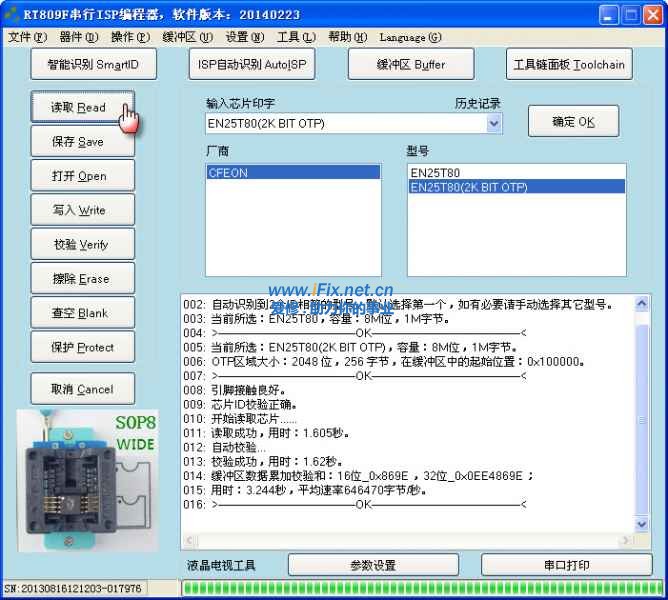

第二步:点击读取809F软件会读取并自动校验一次

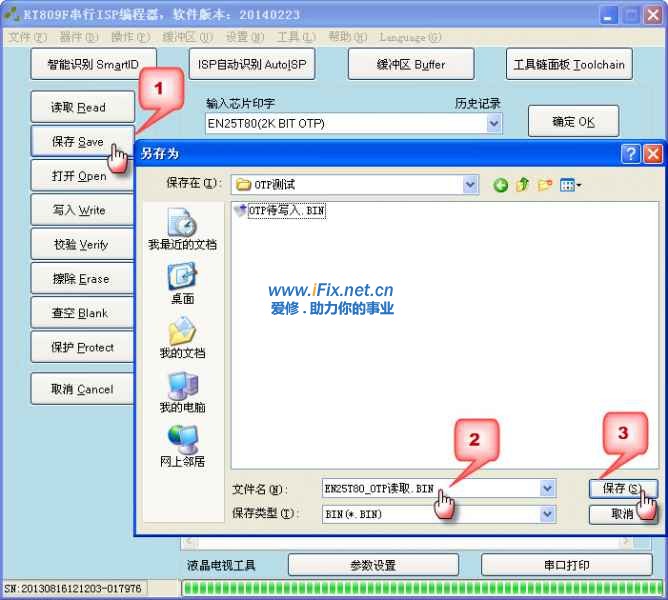

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:



B、烧录方法概要:“智能识别” ——>"打开"待烧录程序文件 ——>"写入"

第一步:将芯片缺口朝上,靠下对齐,放入锁紧座并压紧,打开软件到主界面,点击图示按钮,提示识别到主芯片型号,默认选择的是不带OTP读写,此时可以手动选择型号里带OTP的:

图片同A、第一步

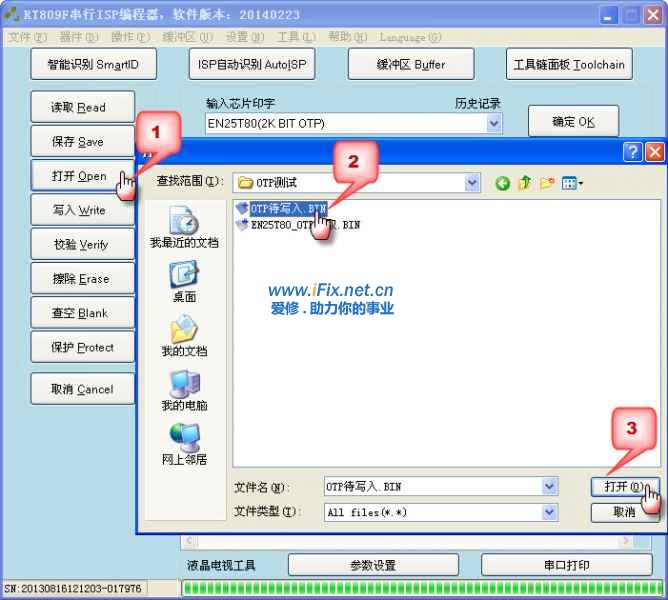

第二步:选择待烧录的程序文件:


第三步:点击写入809F会自动擦除、写入、校验,您只需等待烧录完成即可:

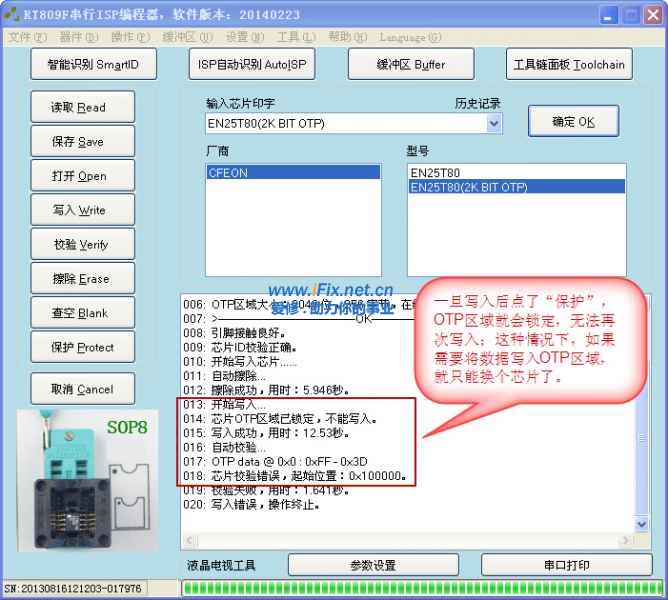

如果芯片OTP区域已经锁定,写入会提示:
