RT809F编程器—仁宝代工笔记本EC在线读写_KB9012_9010_9016_KB9022_联想_华硕_宏基_HP

admin

KB9012QF A3 这个EC，实际就是个增强型8051单片机，常见于仁宝代工的笔记本主板，联想G580_E530_E430、华硕K45VD、宏基、HP、三星等，TQFP128封装，密脚、无铅焊接工艺，内置128KB闪存，可以使用RT809F在线读写，好的主板可以备份EC程序，而在EC程序损坏或者更换新的EC芯片以后，可以使用RT809F在线写入程序(809F软件使用20140112及其之后的版本，在20140121及其之后版本上，增加了KB9012自动识别和自动频率调整功能。KB9012 A4、KB9010、KB9016、KB9022和KB9012 A3脚位相同，选择KB9012 A3也可以正常读写。

实测华硕K45VD的KB9012，在RT809F上在线读取只需6.324秒，写入23.41秒，校验6.34秒。(Burst read for 6.314 seconds and burst write for 23.41 seconds.)

PS:这个英文版的截图是给国外用户看的，国人飘过，后面有中文版截图。

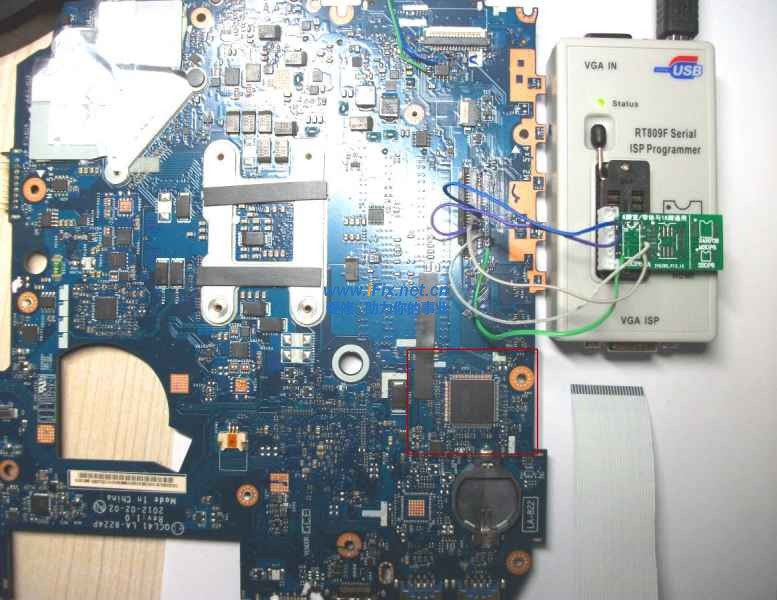

在线读写实物拍摄

华硕K45VD EC KB9012QF A3在线读写接线定义

引脚功能	KB9012QF A3脚位	JKB1键盘接口脚位	RT809F锁紧座	备注
EDI_CS  /KSI4	59	15	5	相当于25 芯片第1脚
EDI_CLK/KSI5	60	19	10	相当于25芯片第6脚
EDI_DIN/KSI6	61	16	9	相当于25芯片第5脚
EDI_DO  /KSI7	62	17	6	相当于25芯片第2脚
TP_PLL_Lock/KSO3	42	22，飞到旁边的GND，GND还要飞线到转接板上，这里是要飞两根线。	8	相当于25芯片第4脚

* 此处的25芯片指8脚封装的25系列主板BIOS芯片，锁紧座的1脚是靠近压杆方向的那个。

联想G480_E530_E430 EC KB9012QF A3在线读写接线定义

引脚功能	KB9012QF A3脚位	JKB1键盘接口脚位	RT809F锁紧座	备注
EDI_CS  /KSI4	59	5	5	相当于25芯片第1脚
EDI_CLK /KSI5	60	6	10	相当于25芯片第6脚
EDI_DIN /KSI6	61	3	9	相当于25芯片第5脚
EDI_DO  /KSI7	62	2	6	相当于25芯片第2脚
TP_PLL_Lock/KSO3	42	18，飞到旁边的GND，GND还要飞线到转接板上，这里是要飞两根线。	8	相当于25芯片第4脚

一共是飞6根线，很多新用户会忘了将地线飞到转接座上。这些信号线，长度不要超过10厘米。除了直接飞线外，也可以采用扁平线从键盘接口连接。

VCC：33脚 ，3.3V，由主板自行供电或者外接3.3V供电。

KB9012 LQFP和BGA封装的引脚定义(与ISP有关的引脚在蓝色框内):
KB9012 LQFP和BGA封装的引脚定义.rar (3.56 MB, 下载次数: 8791)

上传日期: 2014-4-6 21:21

点击文件名下载附件

特别注意：近日有部分用户反映，读写KB9012时出错，提示无法进入引导模式，经检查，一般是EC的42脚KSO3忘了飞线到地造成的，可以从键盘接口对应的脚位飞线到地或者直接从EC的42脚飞线到地，通常就能解决问题；如果个别板子接好了这些线还是出错，请拔掉电源适配器，直接给EC供电脚外接3.3V再试。

参考以上图示和定义说明，接好5根线，读写前先给笔记本主板加电（插上AC适配器，或者外加3.3V电压到EC的VCC脚）。

一、在线读取步骤：

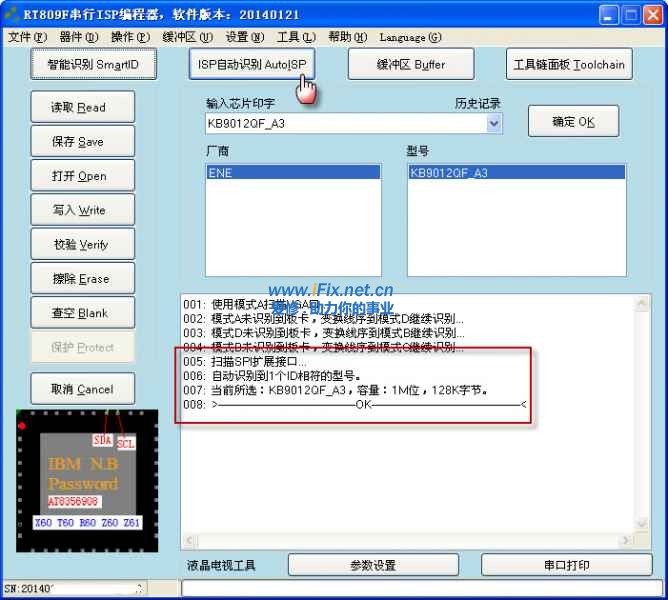

1、点击“ISP自动识别”，可以识别到芯片型号（20140121及之后的软件版本可以自动识别）：

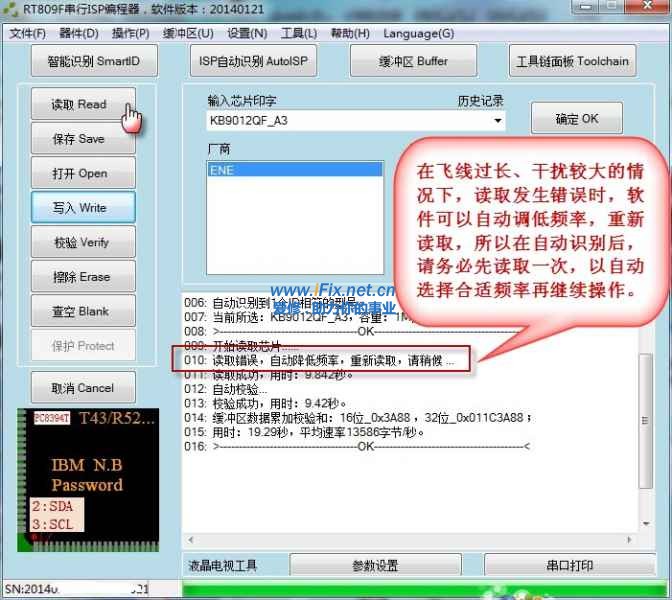

2、点击“读取”，如果干扰过大导致数据错误，软件会自动调节频率再次读取并校验：

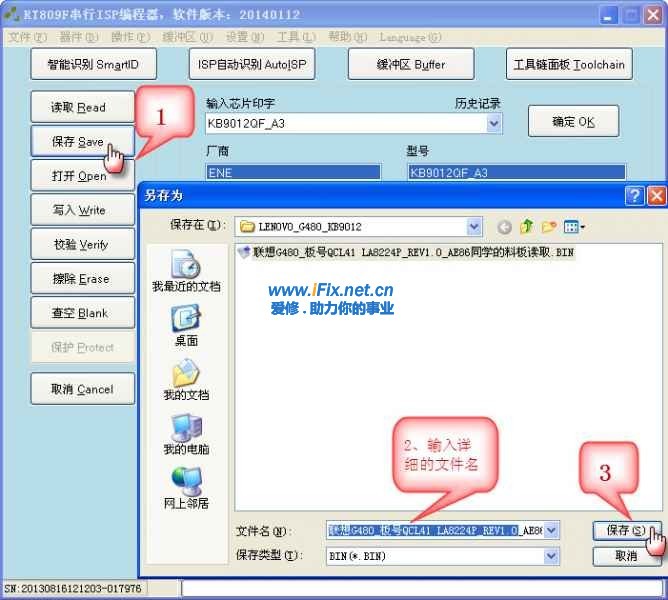

3、保存为文件：




二、在线写入步骤：

1、ISP自动识别，同上；

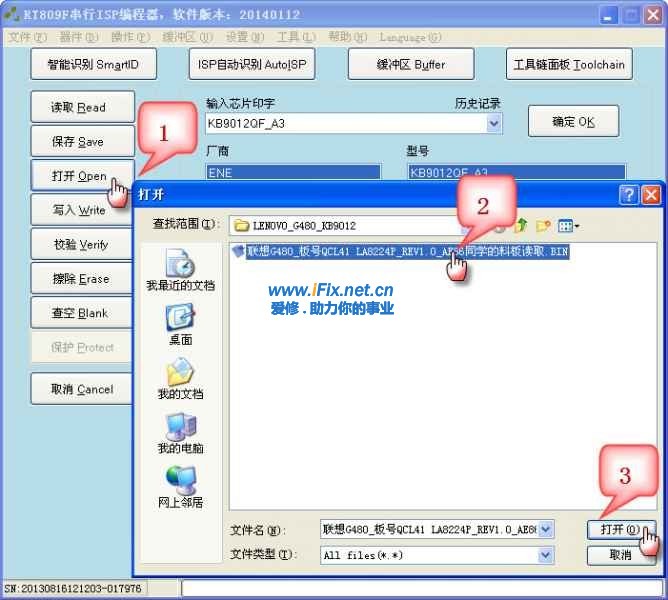

2、打开或者拖入带写入的程序文件：

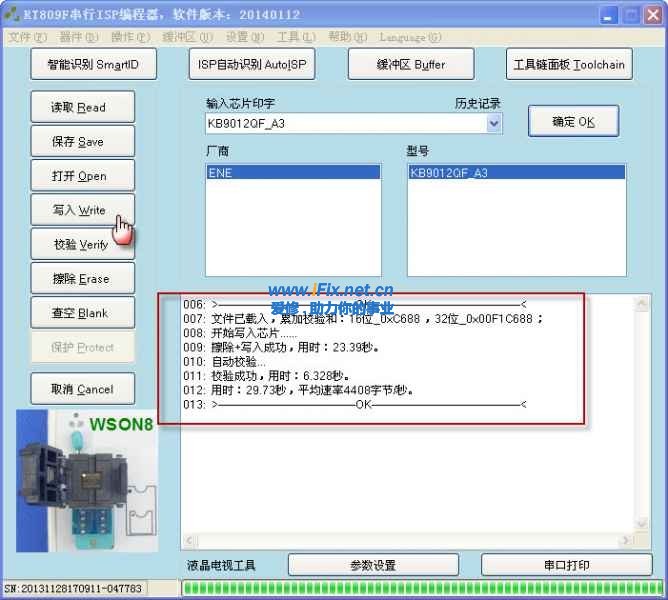

3、点击“写入”，会自动擦除、写入并校验：




通常不需要另外点击擦除、查空、校验等按钮。
读取出错后的自动频率调节功能，有效解决飞线过长、干扰过大造成的问题，请在自动识别后，务必先读取一下，读取、校验正常后，再进行其他操作。

2014年4月5日补充：今天有客户读取KB9012时，总是提示校验错误，排除了N个可能后，发现是他所用的USB HUB造成的，将809F直接插到电脑USB口，读取、校验就正常了。

KB9012在线读写接线定义和转接板制作方法.pdf (73.55 KB, 下载次数: 9807)

上传日期: 2014-3-25 16:14

点击文件名下载附件

KB9012在线读写接线定义和转接板制作方法

RT809F可选配件 —— KB9012离线读写转接板PCB购买链接：
http://item.taobao.com/item.htm?spm=0.0.0.0.9SEO1x&id=37891272230
特别强调，此板在焊接时，不要想当然的认为像飞线那样，焊几根信号线就行！
请务必将这几根信号线和所有的地线、供电线都焊好，如果你懒得去看有哪些线需要焊，那就把所有引脚都拖焊一遍，对于老手这并不是什么难事。

KB9012系列 EC内部程序共享:

http://www.ifix.net.cn/thread-12548-1-1.html

zhangxunhai

还不如拆下来读写来的方便

admin

zhangxunhai 发表于 2014-1-18 13:22
还不如拆下来读写来的方便

TQFP128封装，密脚无铅工艺，内置闪存，非标准读写算法。
拆下来也可以用809F读写，需要按照教程附件里面所说的，做个转接板。

财迷

NB, EC都 可以读啊

财迷

要是每种EC都可以读的话,那就是开天辟地的创举了,,加油

admin

财迷 发表于 2014-1-18 15:50
要是每种EC都可以读的话,那就是开天辟地的创举了,,加油

内置闪存的EC才有这个必要，如果像大多数EC那样外接SPI闪存，还不如拆了读写更快。
内置闪存的除了KB9012QF A3，常见的还有H8系列，哪位能搞到H8系列常用EC的数据表，要带内部闪存读写时序的，不妨发给我来搞定。

财迷

admin 发表于 2014-1-18 16:38
内置闪存的EC才有这个必要，如果像大多数EC那样外接SPI闪存，还不如拆了读写更快。
内置闪存的除了KB901 ...

有你一半的进取心,我就成功了

五斗米

谢谢分享。可能都遇不到。

admin

财迷 发表于 2014-1-18 17:57
有你一半的进取心,我就成功了

这个EC也是迅维、华宇等多家维修培训机构和一线维修人员强烈建议添加的，一直苦于没有KB9012的详细数据表，前段时间，迅维帮我找到了一份非常详细的DATASHEET，才算解决了问题，不辱使命。像H8系列的日系单片机，读写时序都没有公开，除非是他们的大客户，才有可能接触到，希望能有机缘得见。
基本上，给我一份详细的读写时序资料，就能在不同平台上，搞定芯片读写问题了，这真不是难事。
