RT809H编程器新增电脑EC芯片ITE系列通过SMBUS读写

[Copy link]
Post time: 2024-8-16 14:31:50
| Show all posts |Read mode
本帖最后由 技术支持007 于 2024-10-4 09:11 编辑

为什么要增加SMBUS读写呢?
原来的读写方式是通过键盘口读写,所需调整的信号线较多,不太方便,哪怕已经很多年了,还有不少新入行的朋友看了教程都不会调整线序;现增加通过SMBUS来读写,只需3线,甚至从电池接口处都可以读写EC。

软件支持:20240816及后续版本

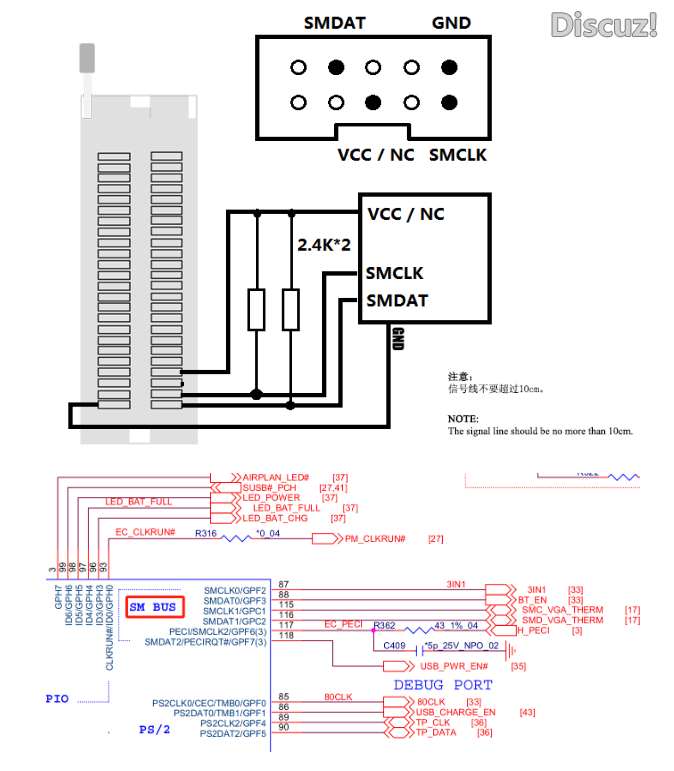

连接示意图:

连接示意图

连接示意图

注意
  • 两个2.4KΩ电阻,如果主板上已有就不用再装了;如果没有则可能需要装上才能读写;
  • 主板自给供电的情况下,只需要飞线GND、SMCLK、SMDAT。
  • 线长最好在10cm内。

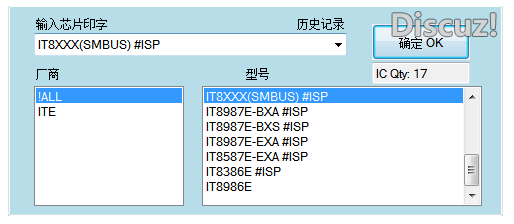

型号选项:IT8XXX(SMBUS) #ISP

型号选项

型号选项

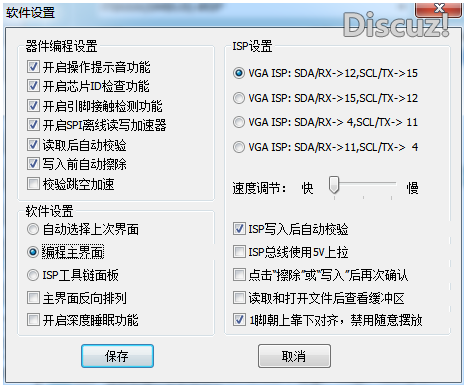

速度设置:软件界面顶部的设置-编程设置选项-速度调节

速度调节

速度调节

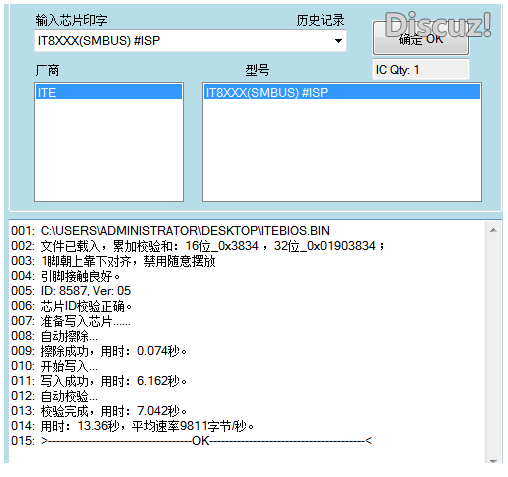

IT8587成功读取截图:

成功读取

成功读取
  • 如果EC已经擦除了,是空白的情况下,ISP时需要在点击编程器读写按钮后的10秒内重新上电;
  • 如果里面有能跑的程序,不重新上电也能读写。


若使用中有什么问题,请跟帖反馈:芯片型号_电脑型号_主板印制版号,最好是有电路原理图。
