“掌握核心科技”—变频空调DSP芯片读写_TMS320F28035_RT809H

  [Copy link]
Post time: 2020-10-1 15:48:25
| Show all posts |Read mode

超级有用的新功能——QFP80封装DSP芯片TMS320F28035的读写,我们来了:


支持.hex 、.bin的读写,无需手动转换;
支持离线读写,写入、校验总耗时18秒;
支持在线读写,直接与空调板相连接,省时省心;
支持量产模式,开启数钱模式,快速写片;


双节送礼,转接座首发价268元,购买链接见文末。



软件支持:20200930以及后续版本
硬件支持:RT809H
转接座型号:RT-QFP80-01



一、离线读写:

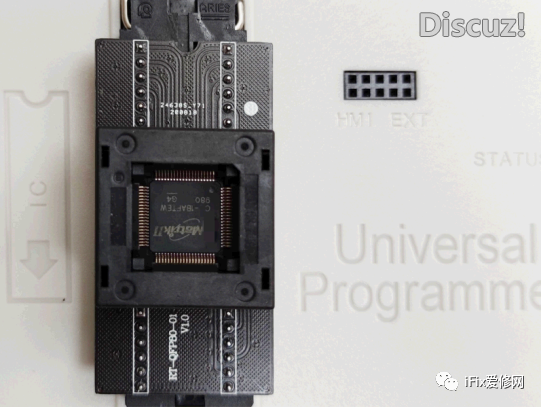

位置摆放图:

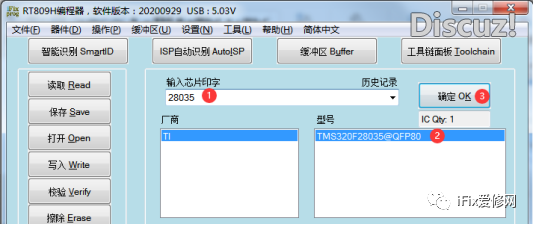

选择芯片型号:

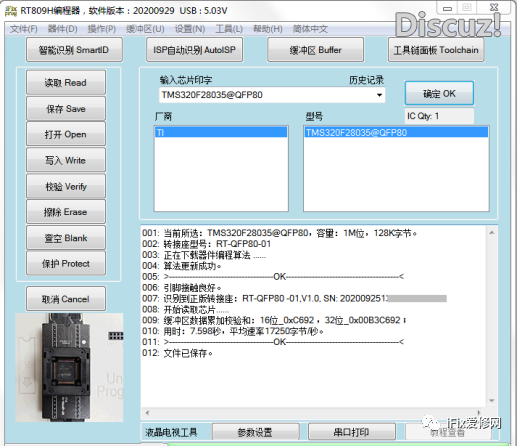

读取保存数据:

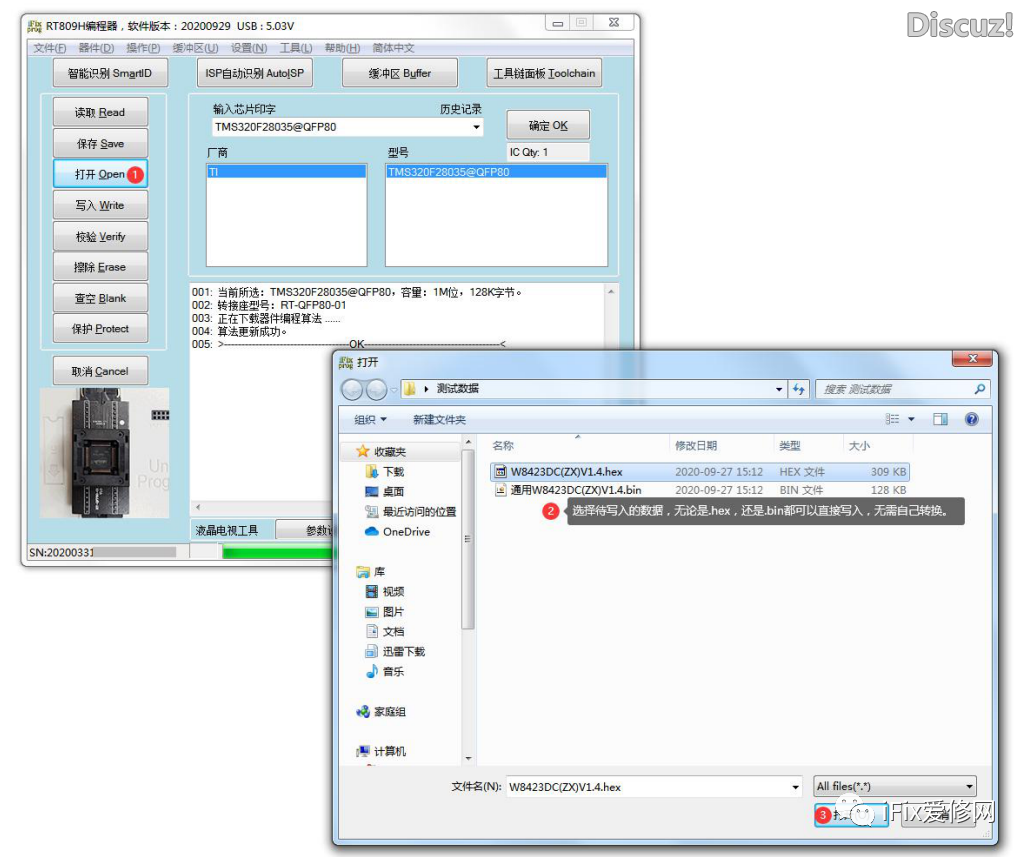

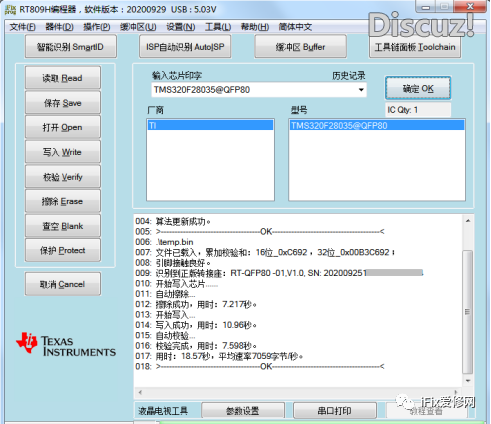

写入数据:

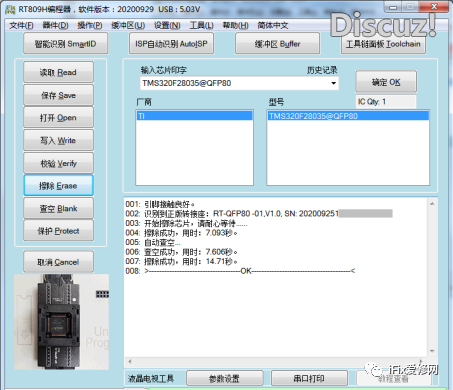

擦除并查空:



全新芯片、原板拆机好芯片、没有人为二次加密的,可以免输密码读取,擦除,写入;
人为二次加密的芯片需要输入密码才能读取,擦除,写入;

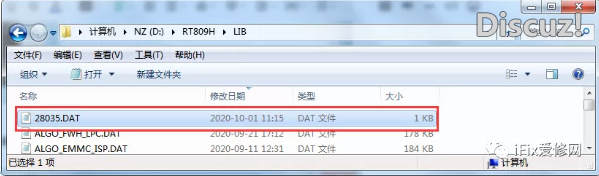

写入时保存的密码记录文件默认位置:D:\RT809H\LIB\28035.DAT

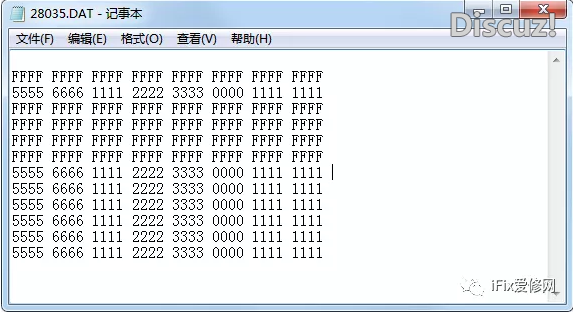

使用记事本打开即可查看:



万一自己设定了密码写入,忘记密码就不能擦除了,可以看下文件里面保存的密码,输入缓冲区最后一行即可擦除。
x宝卖的带程序的芯片,不少是乱设的密码,基本相当于一次性了。

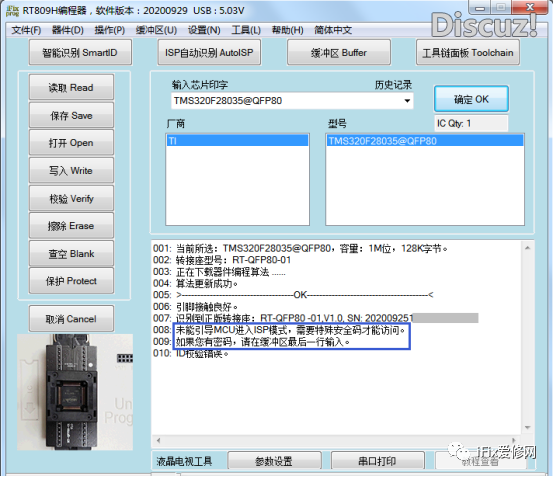

当看到下图现象时就说明芯片被锁定了,如果您知道密码,可以输入处理,如果不知道,请换一片。


部分翻新芯片会提示ID不符,0x3B89,写入校验错误,经测试芯片VDD电流比正常值高三倍以上,部分IO可能存在短路问题,不建议使用。

***************************************************************************************
二、量产模式:

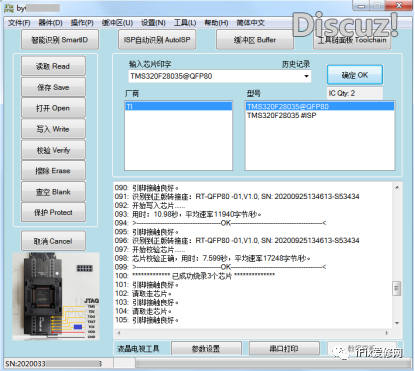

批量烧写的福音,选型后依次点操作-量产模式,选择所需操作项目后自动开始,烧写完成后根据提示换下一片即可。




***************************************************************************************
三、在线读写:
通过连接编程器与空调板上的JTAG口进行读写,需要注意的是,座子需接入编程器,只是座子里不要放芯片

编程器端定义如下:

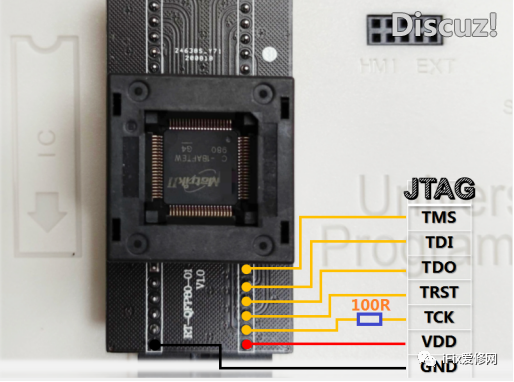

a、转接座上:

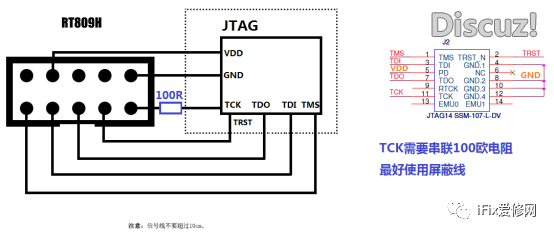

b、侧面ISP口:






以上两种ISP接法二选一即可,值得注意的是:TCK需要串联100欧电阻、TCK最好使用屏蔽线、ISP线尽可能短。

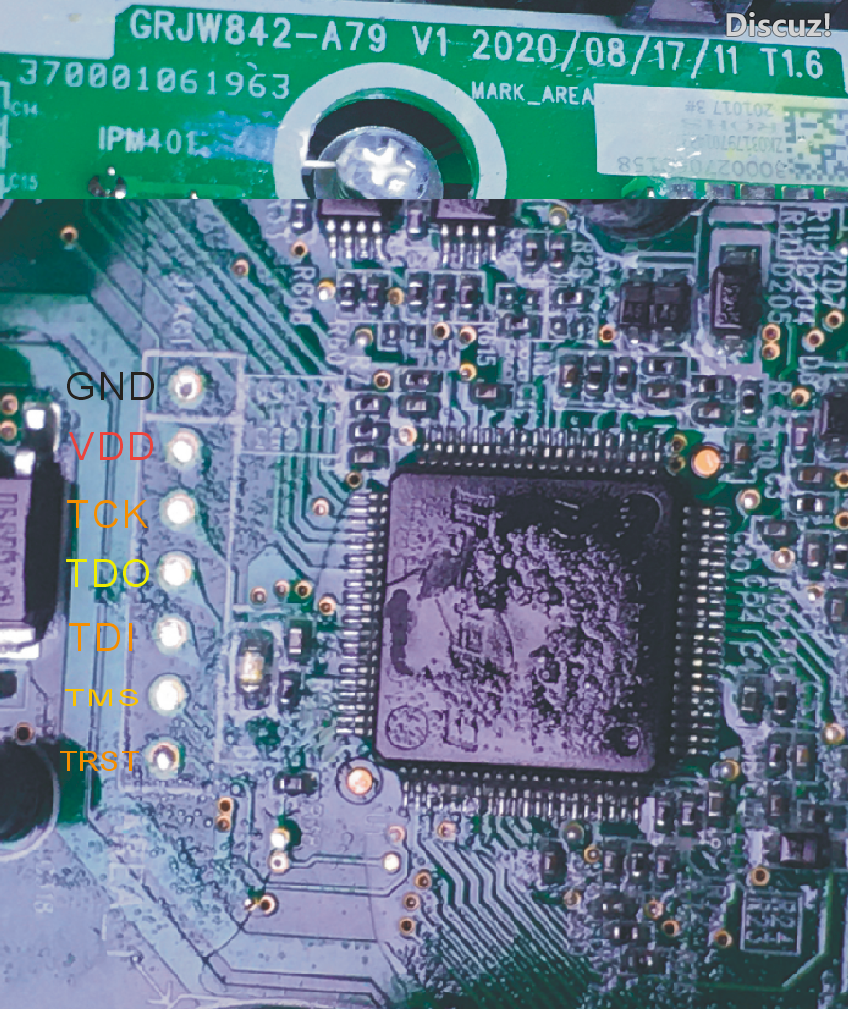

空调板JTAG接口定义:

以GRJW867-A3 V1为例,黑底白字标识与编程器相连,红底白字标识接供电3.3V,由于各空调板消耗电流大小不同,所以建议外接供电,而不是从编程器上接VDD过来。

特别提醒:禁用空调本机供电,因为部分冷地和380V热地是通的,轻则烧坏编程器,重则对身体造成损伤!!!

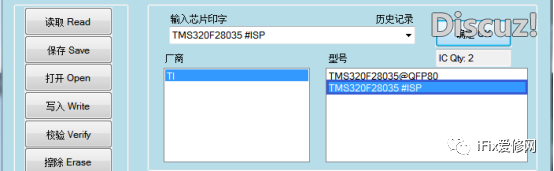

在线读写选择:


读写操作步骤与使用转接座一致。
***************************************************************************************

转接座购买(淘宝:iFix爱修网店):

用户读取并分享的数据(多位用户收集的,可能会有重复,请自行整理):

空白芯片购买链接(第三方):
https://item.taobao.com/item.htm?id=628809382373

如果不想自己制作在线读写线,可以直接购买ISP转JTAG小板:https://item.taobao.com/item.htm?id=628261028631

用ISP转JTAG小板在线读写演示视频:
https://www.bilibili.com/video/BV1wk4y1y7h2/

















Reply

Use magic Report

Post time: 2020-10-11 13:53:49
| Show all posts
鄂州一心家电 2020-10-11 13:27
感谢回复、已经掌握,有个BUG、就是在线和离线读出来如果保存为HEX格式就不能用,只有BIN格式才行,网上流行的数据都是HEX,所以各位在读取备份的时候千万别保存为HEX、否则数据不可用!


下载器这些人提供的HEX格式数据都是非标准的,不信你用西尔特、艾科的软件载入试试看,数据都不正常。

我们能够正确载入这种非标准的HEX格式文件以及标准的BIN文件,足够正常用户使用了。

809H读取保存默认就是标准BIN格式,你要是想读取保存特殊HEX格式给别人下载器用,非常抱歉,这不是我们应该做的,绝不接受有BUG一说。而且我们还要批判那些胡乱定义和修改HEX文件标准格式的公司与个人,因为你们的任性,给业界增添了很多不必要的麻烦。



Reply Support 1 Not support 0

Use magic Report

Post time: 2020-10-2 12:30:41
| Show all posts
请问20200930的版本在哪里下载?
Reply Support Not support

Use magic Report

Post time: 2020-10-2 12:56:43
| Show all posts
鄂州一心家电 2020-10-2 12:30
请问20200930的版本在哪里下载?

顶部中间的"软件下载"点开就有
Reply Support Not support

Use magic Report

Post time: 2020-10-2 13:18:05
| Show all posts
Thanks for the effort
Reply Support Not support

Use magic Report

Post time: 2020-10-2 13:21:33
| Show all posts
admin 2020-10-2 12:56
顶部中间的"软件下载"点开就有

好的、请问如果809H在线就不需要座子对吗?按教程对应接线、然后使用外置的3.3V供电上变频板就可以在线读取?理解的没错吧?

Comments

必须要用座子,在线座子上不用放芯片  Post time 2020-10-2 13:28
Reply Support Not support

Use magic Report

Post time: 2020-10-2 13:29:31
| Show all posts
鄂州一心家电 2020-10-2 13:21
好的、请问如果809H在线就不需要座子对吗?按教程对应接线、然后使用外置的3.3V供电上变频板就可以在线读取?理解的没错吧?

必须要有座子
Reply Support Not support

Use magic Report

Post time: 2020-10-2 14:37:54
| Show all posts
admin 2020-10-2 13:29
必须要有座子

好的、明白了
Reply Support Not support

Use magic Report

Post time: 2020-10-2 16:19:15
| Show all posts
什么时候开发一下美的的MCU读写呢
Reply Support Not support

Use magic Report

Post time: 2020-10-2 16:20:55
