eMMC转接座改进3.3V/1.8V兼容

  [复制链接]
发表于: 2020-9-15 15:14:54
| 显示全部楼层 |阅读模式
本帖最后由 技术支持007 于 2023-6-17 23:10 编辑

随着芯片版本及容量的增加,部分EMMC5.1版本的芯片,只支持VCCQ1.8V才能读写,如果原低于V2.5版本的座子不改动将不能读写这类芯片,会报 timeout或者其他错误。

例如:海力士 H26M62002JPR、H26M51002KPR;铠侠电子 KIOXIA  THGAMRG7T13BAIL、THGAMRG8T13BAIL

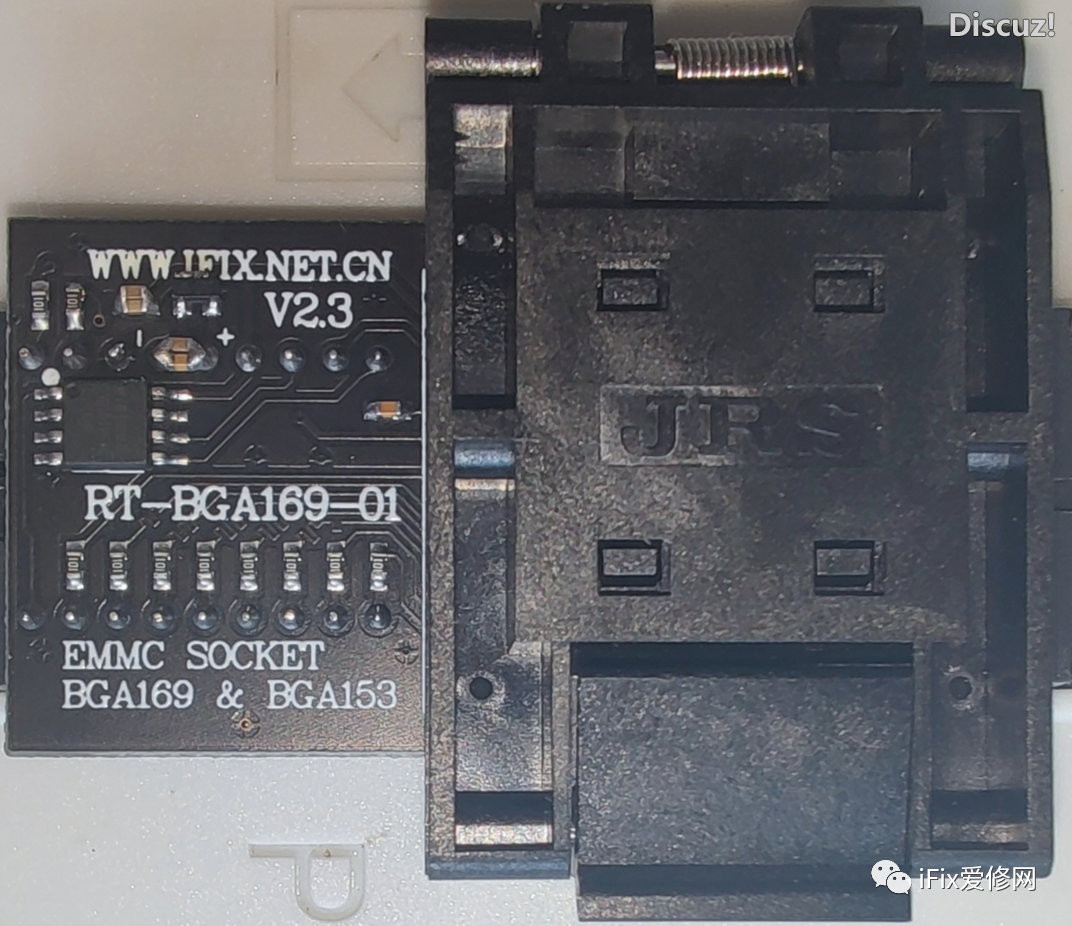

2.原旧版本V2.3及其以下版本的转接座的改进方法:

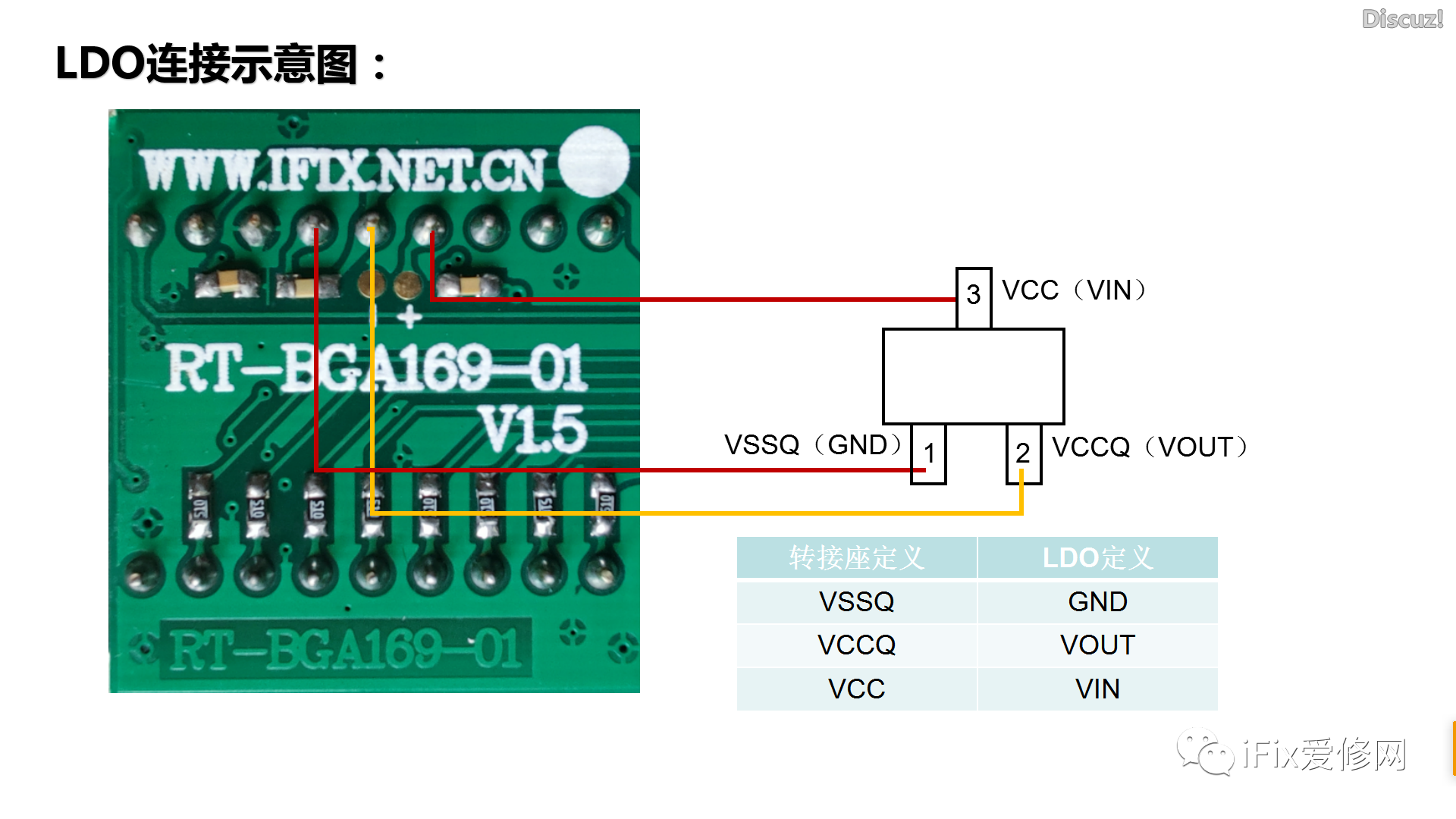

1.一个3.3V转1.8V的LDO,封装:SOT-23
2.两个4.7uF X7R贴片电容,封装:0603




LDO已测试可用型号

AP2120N-1.8TRG1(推荐)
AP2125N-1.8TRG1
RT9166-18GVL(Z00)

谨记:1117-1.8不可用,压差不合适。

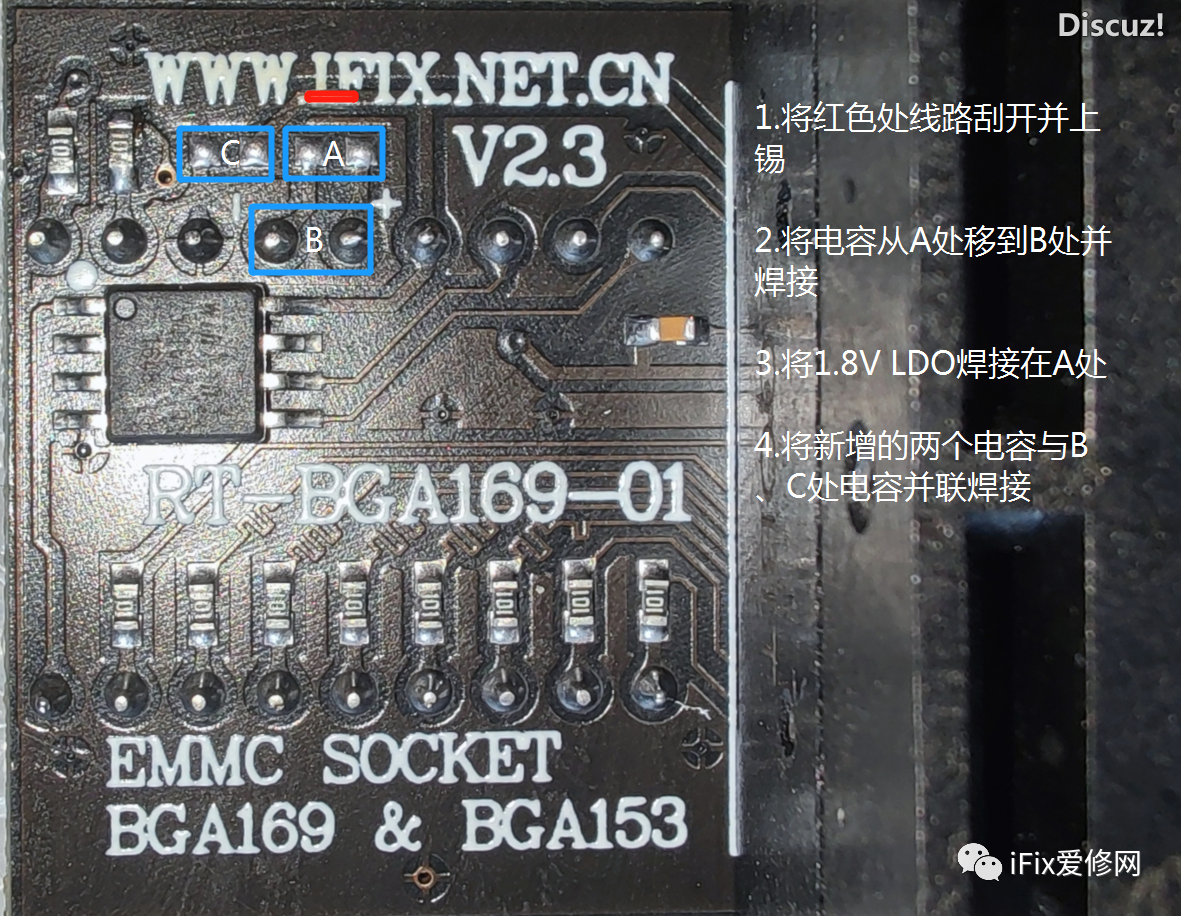

V2.0/V2.1/V2.2改造方法一样



新增的电容请分别并接在白色圈内电容上。

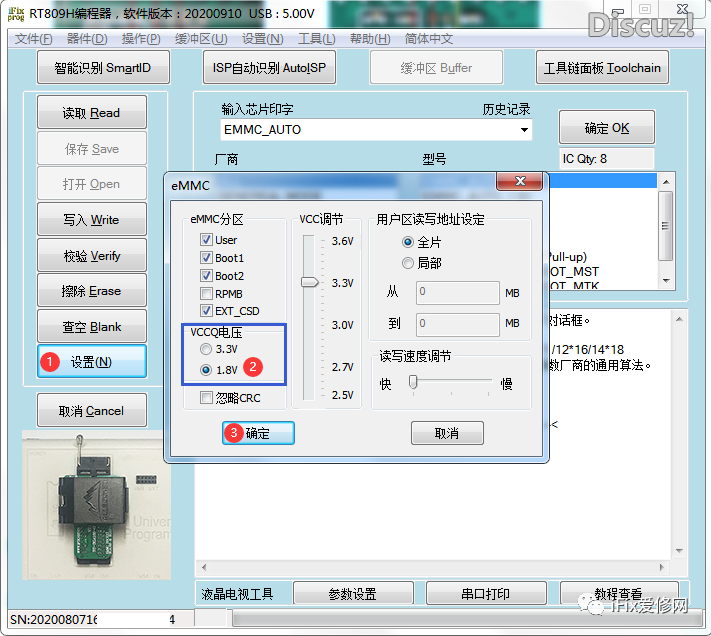

以上操作完成以后,在编程器软件的EMMC设置界面,VCCQ选择1.8V
或者3.3V后保存即可(如果您的EMMC软件界面没有这个电压设置,说明软件版本过低,请升级到最新版本)。




回复

使用道具 举报

发表于: 2020-9-18 21:27:37
| 显示全部楼层
电容大小不能大于4.7UF吗

点评

按EMMC标准和LDO厂商的要求,1-4.7uF比较合适。  发表于 2020-9-19 13:20
回复 支持 1 反对 0

使用道具 举报

发表于: 2020-9-15 20:23:09
| 显示全部楼层
技改材料10元包邮,想的真是周到贴心。
回复 支持 反对

使用道具 举报

发表于: 2020-9-15 20:59:43
| 显示全部楼层
自己动手。    开搞
回复 支持 反对

使用道具 举报

发表于: 2020-9-18 22:39:21
| 显示全部楼层
这等于出运费配件是送的
回复 支持 反对

使用道具 举报

发表于: 2020-9-25 14:50:08
| 显示全部楼层
我就想问下,电压调整只后,如果我调的是3.3V而上了一块要1.8V的EMMC会不会损坏EMMC,要不就搞点提示或者也搞个自动识别的就好。
回复 支持 反对

使用道具 举报

发表于: 2020-9-28 15:48:22
| 显示全部楼层
这应该是改成功了吧

回复 支持 反对

使用道具 举报

发表于: 2020-9-30 16:54:32
| 显示全部楼层
Thank you very much
回复 支持 反对

使用道具 举报

发表于: 2020-10-28 23:07:25
| 显示全部楼层
谢谢        很好的支持
回复 支持 反对

使用道具 举报
