一樣2台的RT809F為什麼GM5621讀寫不同

1714346236 · 发表于: 2013-12-10 01:30:18

我用了2台一樣是RT809F一台是1月份的機子(舊版外殼)跟朋友借的,一台是9月份的機子(新版外殼)新買的
1月份的機子用IC測試夾燒寫PMC25LV010,燒寫正常,VGA ISP燒寫不正常
9月份那台用IC測試夾燒寫PMC25LV010,燒寫不行,VGA ISP燒寫有些可以有些不行
因為燒寫百片才會用IC測試夾
是否請教一下各位

hli3276 · 发表于: 2013-12-10 15:55:47

請把軟件升級到1208版本，把相關的問題截圖上來！

a1268n · 发表于: 2013-12-10 22:00:24

學習了感恩

1714346236 · 发表于: 2013-12-11 00:32:39

hli3276 发表于 2013-12-10 15:55
請把軟件升級到1208版本，把相關的問題截圖上來！

好像沒有1208這個版本吧!
已經裝20130802版,又更新RT809F测试版升级包-20131001
明天我再截圖上來,謝謝~~

hli3276 · 发表于: 2013-12-11 01:51:19

你可以下载这个1208升级
http://url.cn/ImV0ot

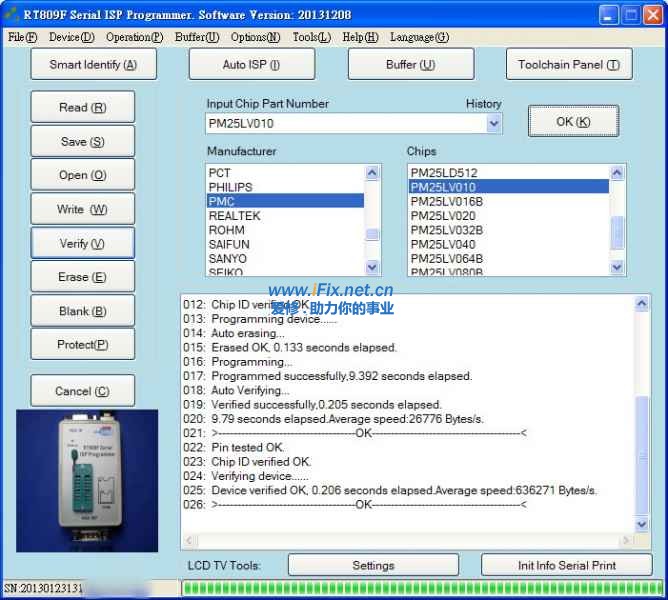

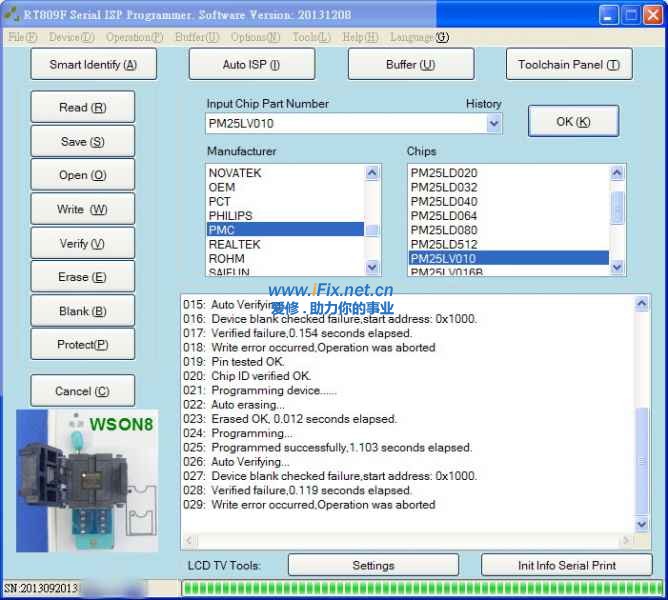

1714346236 · 发表于: 2013-12-11 14:36:55

本帖最后由 1714346236 于 2013-12-12 00:37 编辑

1208板也一樣
懷疑ERASE或通信速率的問題,用1月份那台清除燒寫後9月份那台就可以正常清除燒寫

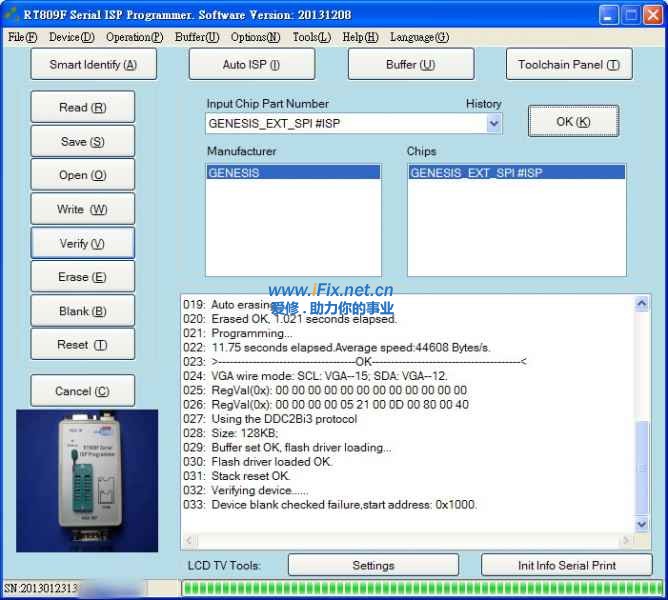

但ISP VGA也是有些可以正常寫入但檔案比對就錯誤,有些就可以正常
1月份那台燒寫速度沒9月份那台來的快,所以是否為機子內的軔體問題

火灵通 · 发表于: 2013-12-12 07:57:54

路过的，参考下，想多学习一点。

admin · 发表于: 2013-12-12 10:06:40

用IC测试夹直接夹住板上SPI闪存，直接读写的方式，受板卡耗电量影响很大，请将9月份的编程器拆开，将R54和R64这两个3K电阻改为1K试试。（不同批次的三极管HFE值有差异，降低偏置电阻阻值，可以弥补因HFE偏小，造成编程器通过IC测试夹，给SPI及其周边电路供电时，输出电压偏低问题。）正常拆下SPI闪存读写时，不受目标板卡其他电路影响，所以不会出现这个问题。
ISP写入的那个问题，请使用编程器配套的短VGA线试下。记得在每个新的操作前，给板卡断电再上电。

1714346236 · 发表于: 2013-12-12 12:30:52

admin 发表于 2013-12-12 10:06
用IC测试夹直接夹住板上SPI闪存，直接读写的方式，受板卡耗电量影响很大，请将9月份的编程器拆开，将R54和R ...

感謝季老大我試看看換那兩個電阻試試,因為就是要燒百片所以要拆除很麻煩
我也知道直接拆除寫入一定比較正確,燒寫器已經用過了不記其數
ISP確定為原廠配的短線方式一樣操作前再斷電再上電

admin · 发表于: 2013-12-12 13:01:05

1714346236 发表于 2013-12-12 12:30
感謝季老大我試看看換那兩個電阻試試,因為就是要燒百片所以要拆除很麻煩
我也知道直接拆除寫入一定比較正 ...

可以将您的板子和编程器发一块给我调试此板的ISP功能，顺丰到付运费，地址已经发论坛消息给您了。
