RT809F使用教程 —— EDID数据在线读写教程

  [Copy link]
Post time: 2014-5-29 13:46:58
| Show all posts |Read mode
编程器:RT809F,软件版本:RT809F软件140515及其之后版本。

机型: 三星943显示器,MY19B0CJC,主芯片SE756M,EDID芯片24C02。




1、 如果EDID写入后校验出错,请记得测下24C02的7脚电平,如果为高说明写保护了,解决方法:用镊子短接24C02的7脚和4脚,即可正常写入。

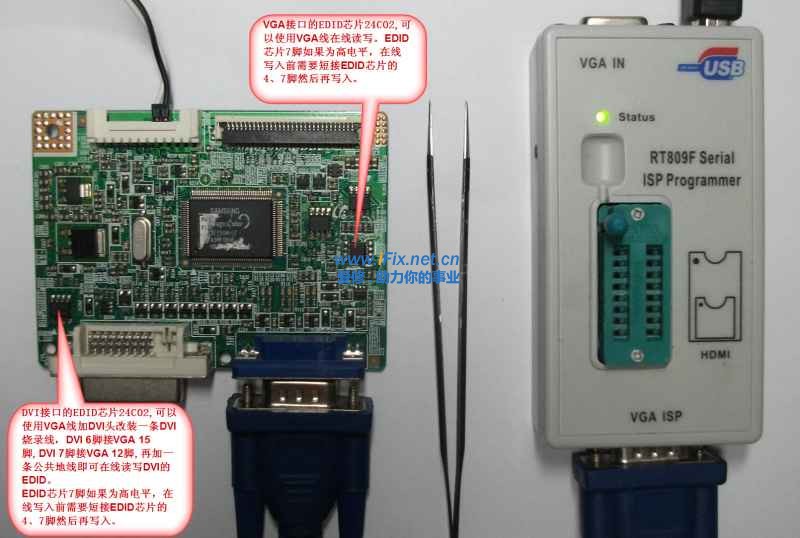

2、 HDMI接口的EDID芯片,可以使用HDMI线连接到RT809F,然后在线读写;而DVI接口的,需要按图片所示自行改线读写;笔记本液晶屏的EDID芯片,也需要自行改屏线读写。线接好以后,EDID数据的读写方法都是相同的。



A、备份方法概要:“选择型号” ——>"读取" ——>"保存"

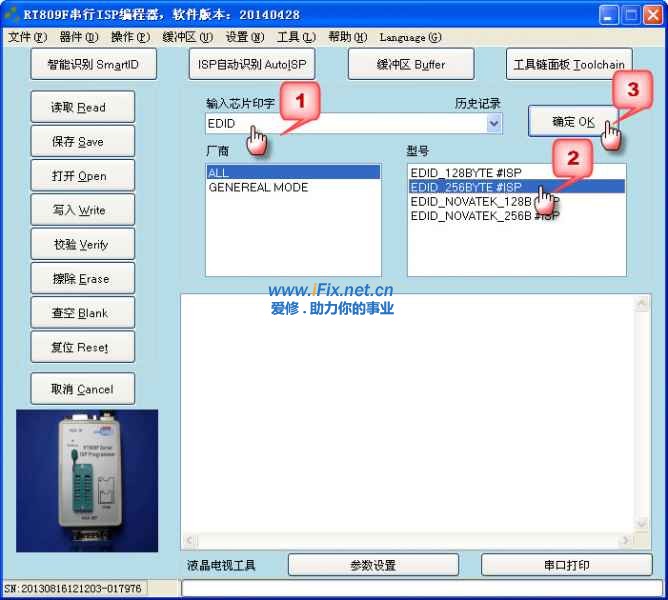

第一步:编程器的ISP接口和板子正确连接并接好供电,打开软件到主界面,输入”EDID”,然后选择“EDID_256BYTE #ISP” :

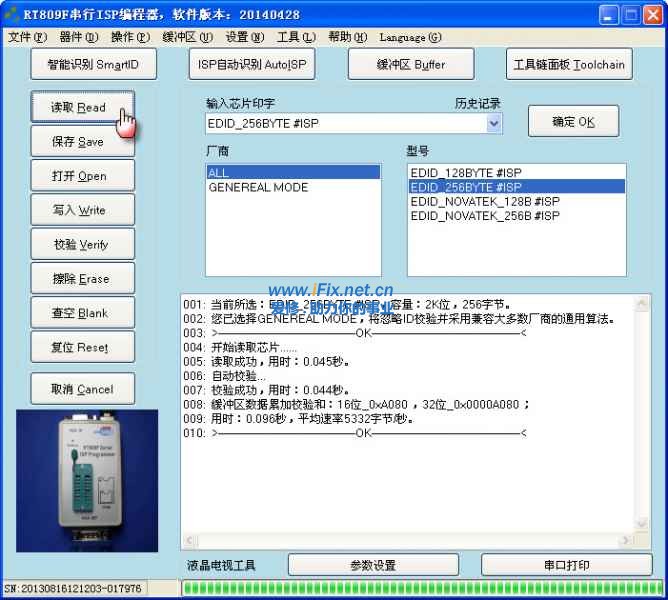

第二步:点击“读取”,809F软件会读取并自动校验一次:

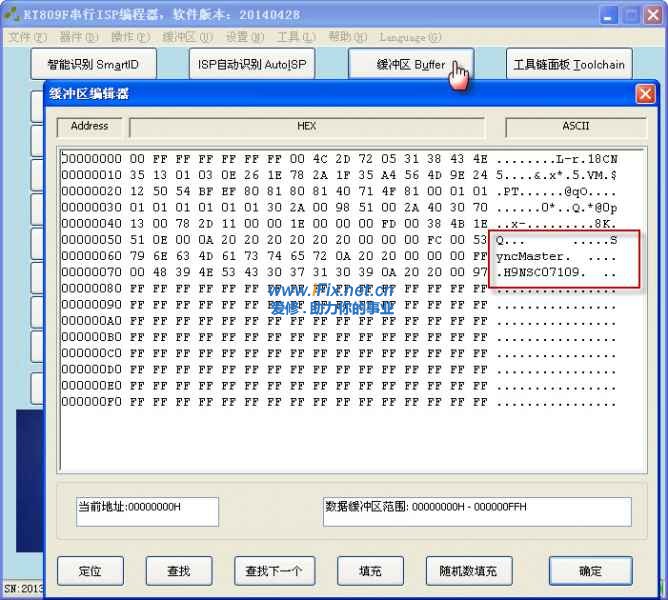

读取后查看一下缓冲区,可以看到机型或者机身编号等有关信息,如果你想全部解读EDID包含的信息,可以从网上下载EDID查看分析软件,打开读取后保存BIN文件查看,普通用户大可不必深究,能读能写EDID即可。

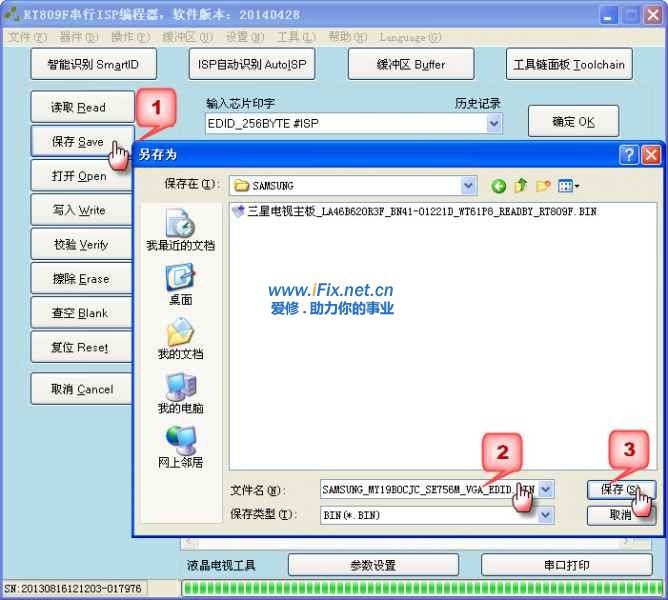

第三步:保存读取的文件,文件名尽可能详细,包含厂商、板号、屏型号、主芯片型号、存储器型号:



B、烧录方法概要:“选择型号” ——>"打开"待烧录程序文件 ——>"写入"

第一步:编程器的ISP接口和板子正确连接并接好供电,打开软件到主界面,输入”EDID”,然后选择“EDID_256BYTE #ISP” :

图片同A、第一步

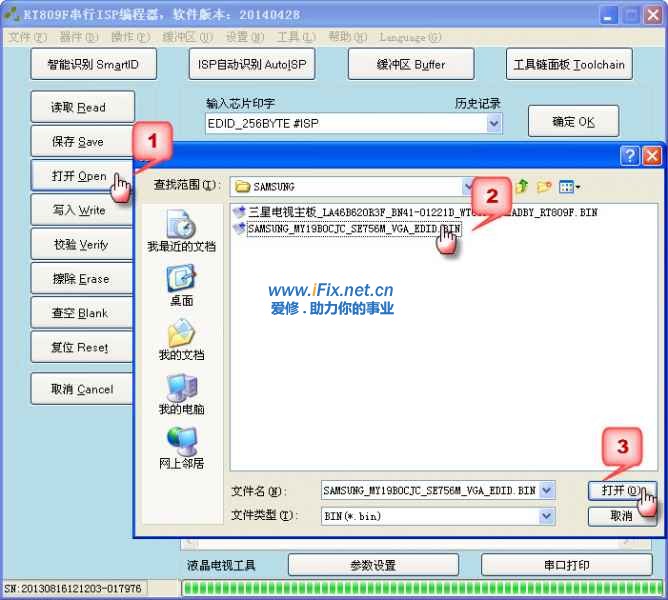

第二步:选择待烧录的程序文件,如果是文本格式的DDC文件,请先转成BIN格式:

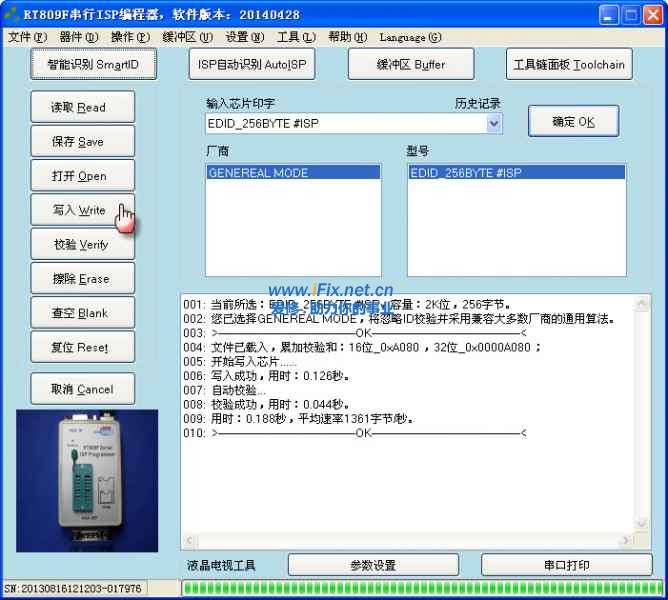

第三步:点击“写入”,809F会自动写入、校验,您只需等待烧录完成即可:


Reply

Use magic Report

Post time: 2014-6-21 19:07:13
| Show all posts
好方法,在这里学到的知识就是多
Reply Support Not support

Use magic Report

Post time: 2014-7-21 14:35:09
| Show all posts
学习了,谢谢!
Reply Support Not support

Use magic Report

Post time: 2014-7-21 15:30:22
| Show all posts
学习了,但还没实践过,
Reply Support Not support

Use magic Report

Post time: 2014-7-26 23:43:15
| Show all posts
很好的教程。
Reply Support Not support

Use magic Report

Post time: 2014-7-28 09:00:01
| Show all posts
非常感谢楼主辛苦了
Reply Support Not support

Use magic Report

Post time: 2014-11-22 20:45:10
| Show all posts
EDID数据是做什么用的都不知,
Reply Support Not support

Use magic Report

Post time: 2014-11-23 09:44:22
| Show all posts
电器身份id,相当你的身份证功能
