两片华硕Z270-AR1.02 15秒掉电通病维修

[Copy link]
Post time: 2020-11-10 23:19:16
| Show all posts |Read mode
本帖最后由 风神一笑 于 2020-11-10 23:24 编辑

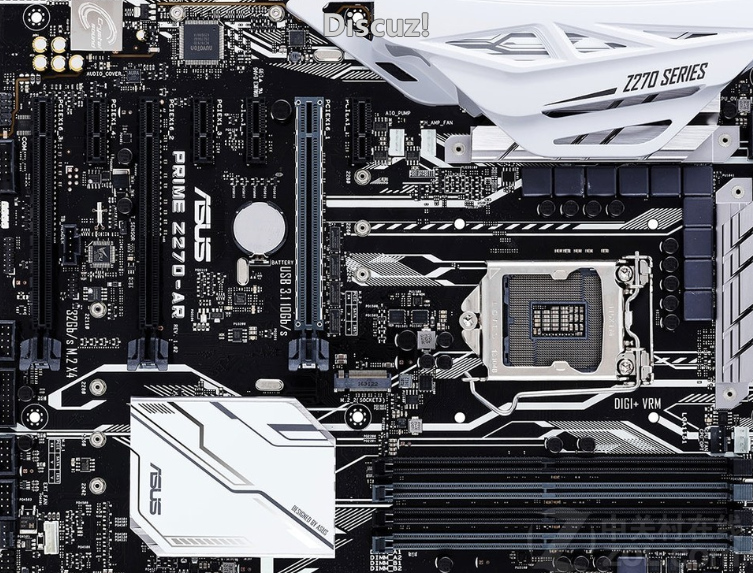

该图片网上截图 【因为客户机子带走了】
华硕大主板四个内存曹Z270-AR  1.02主板
问题是USB过流保护导致15秒掉电!

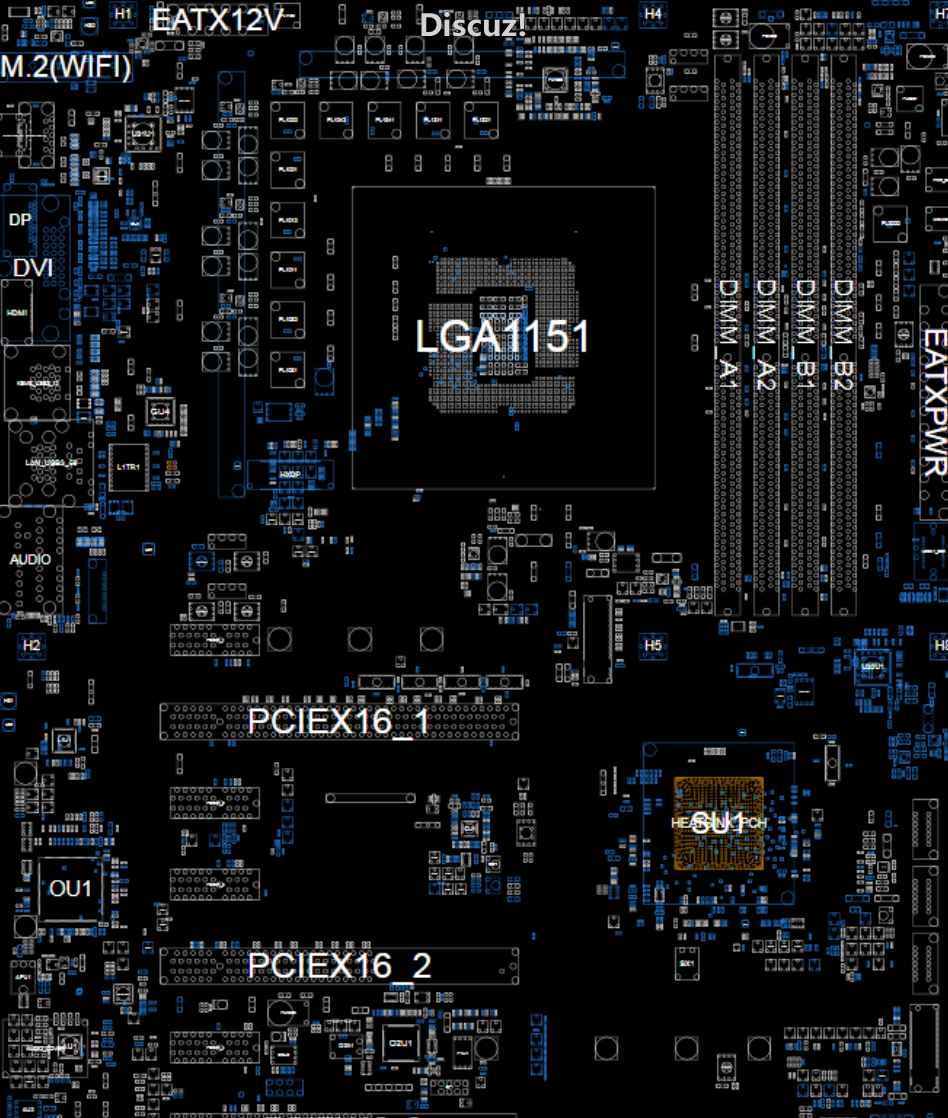

打开点位查找USB_OC

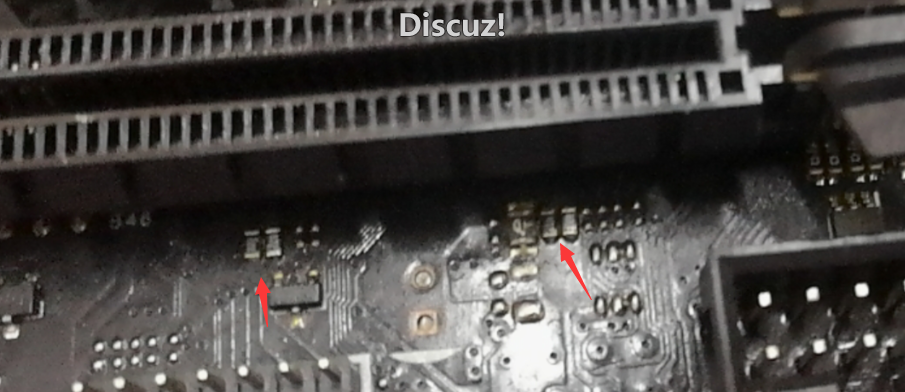

发现5处地方都有电压正常3.3  5V等

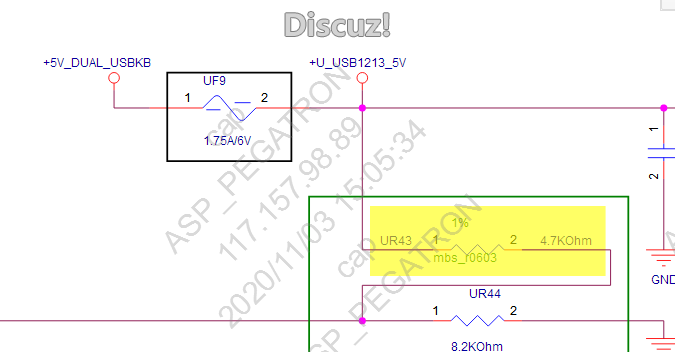

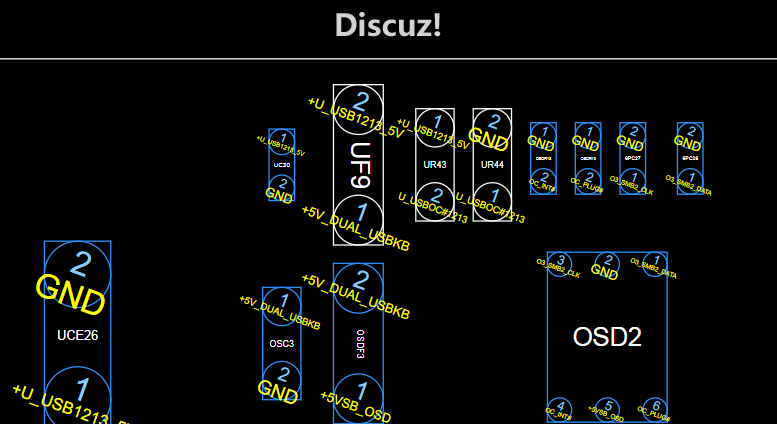

唯独USB1213这5V没有旁边电感坏了。直接拉通

拉通后开机测试一切正常
开机正常显示图

本贴是本人 陈晓燕维修  【风神一笑】专属论坛网名称!点位跟电路图暂不分享【不是小气】BIOS修好完美点亮读取放心使用
